ANSA Results Mapper怎么映射模流仿真结果

在注塑件的结构分析中，传统的均质材料假设往往难以准确反映真实的力学行为。实际上，注塑成型过程中会产生纤维取向差异、残余应力分布、温度梯度及翘曲变形，这些因素都会显著影响零件的刚度、强度、疲劳寿命和变形趋势。因此，将模流仿真结果引入结构仿真分析，是提升分析精度的关键环节。

在实际工程中，模流仿真结果向结构分析模型的高效映射与转换，将很大程度影响后续结构分析的计算精度与可靠性。ANSA 提供的 Results Mapper 工具，可通过多种插值算法，将 Moldflow、Moldex3D 等模流软件的结果数据映射至结构模型。

本文将详细介绍 使用ANSA Results Mapper 工具对模流仿真结果中的材料方向和纤维张量进行映射的流程及关键设置，并基于 ABAQUS 和 LS-DYNA 两款求解器，说明映射结果的后续处理与存储方式。

1 从模流仿真结果映射到结构分析

Results Mapper 工具位于 ANSA 的 Structural 功能区，最新版本可支持将 Moldflow 和 Moldex3D 的模流仿真结果数据映射至目标结构模型。（图1）

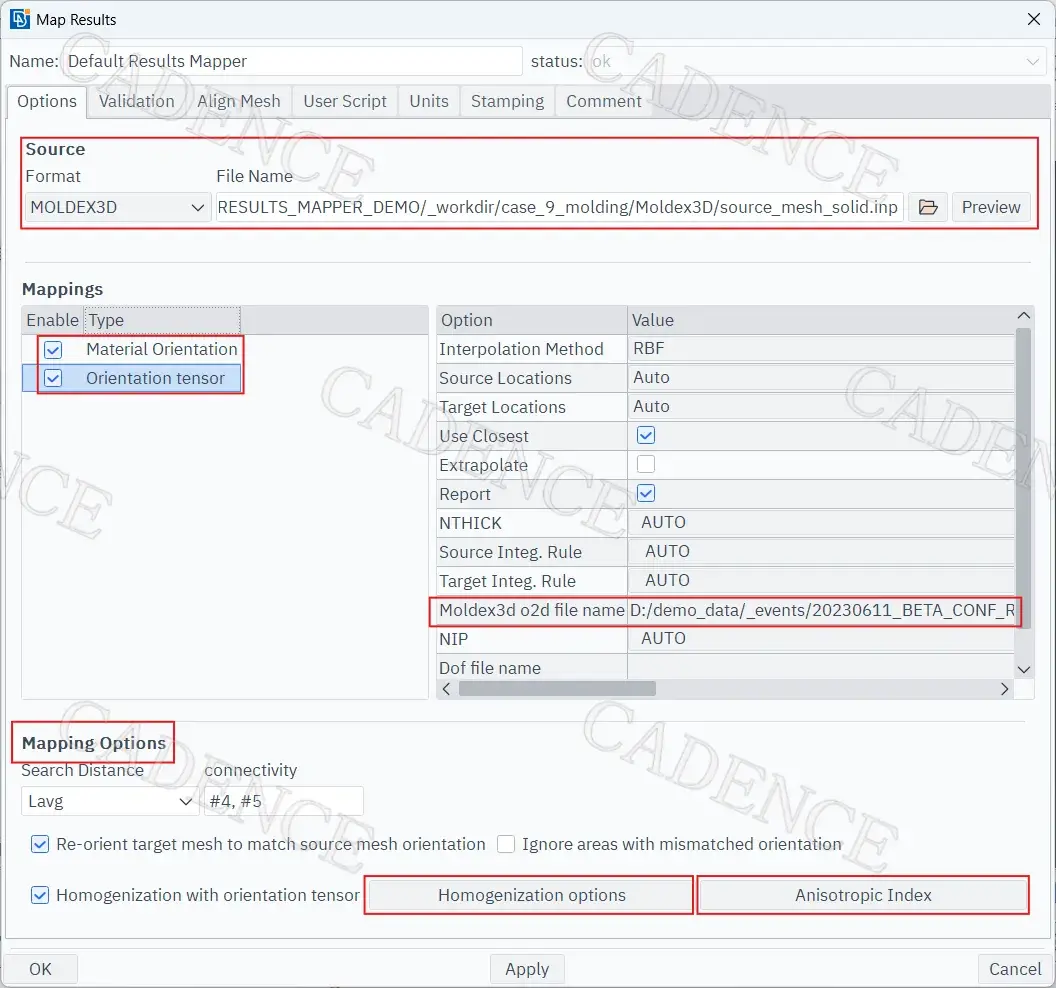

图 1 Results Mapper工具用于模流结果映射界面

1.1 Source

在 Results Mapper 工具的 Source 区域完成模流仿真源文件的定义，需选择模流软件类型（MOLDEX3D/MOLDFLOW），并指定其几何文件 *.inp 的存储路径，为后续映射操作提供原始数据基础。

1.2 Mappings

在 Mappings 区域选定需要映射的模流仿真结果类型，比如Material Orientation和Orientation tensor。右侧可对映射过程的关键参数进行自定义设置，用户可根据工程需求选择合适的插值方法、源项积分规则、积分点数量等；另外还需要定义 Moldflow/Moldex3D 对应的结果文件（o2d/xml）路径，确保映射数据的精准调取。

1.3 Mapping Options

通过Search Distance设置搜索距离来实现源模型和目标模型的匹配，并且通过connectivity选择定义映射的目标模型。除此之外，该工具还有另外的选项Re-orient target mesh to match source mesh orientation可实现两个朝向不同的网格之间的匹配。也就是说，当源网格与目标网格的朝向不一致时，启用此选项即可实现完全精确的匹配。

1.4 Homogenization

Results Mapper 工具支持在结果映射过程中同步完成均质化处理，点击 Homogenization options 即可进入参数配置界面（图2），定义分析类型（如线性弹性、线性热弹性）及基体、纤维的材料属性。

该功能会通过材料均质化方法，将注塑成型产生的纤维取向 / 纤维张量转化为宏观等效力学性能参数，为每个单元生成模量、强度等各向异性参数，最终将这些参数精准映射至结构模型网格单元上，实现模流仿真结果向结构分析参数的转化。

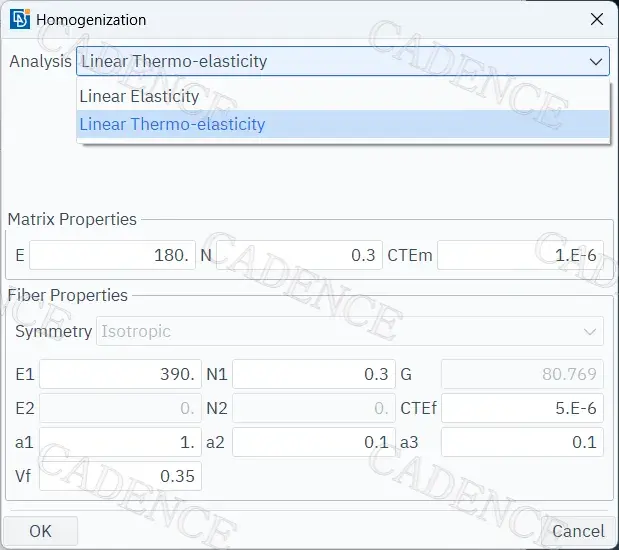

图 2 均质化参数配置界面

1.5 Anisotropic Index

完成上述所有映射设置后，点击 Apply 执行结果映射操作；操作完成后，可在 DATABASE 中重新打开已配置的 Result Mapper，通过 Anisotropic Index 选项查看各向异性指数的分布情况。

通过云图显示（图3），可清晰查看每个单元的各向异性特征：指数数值越大，代表纤维取向特征越明显，材料在不同方向上的力学性能差异越显著，为后续结构分析的结果判断提供直观依据。

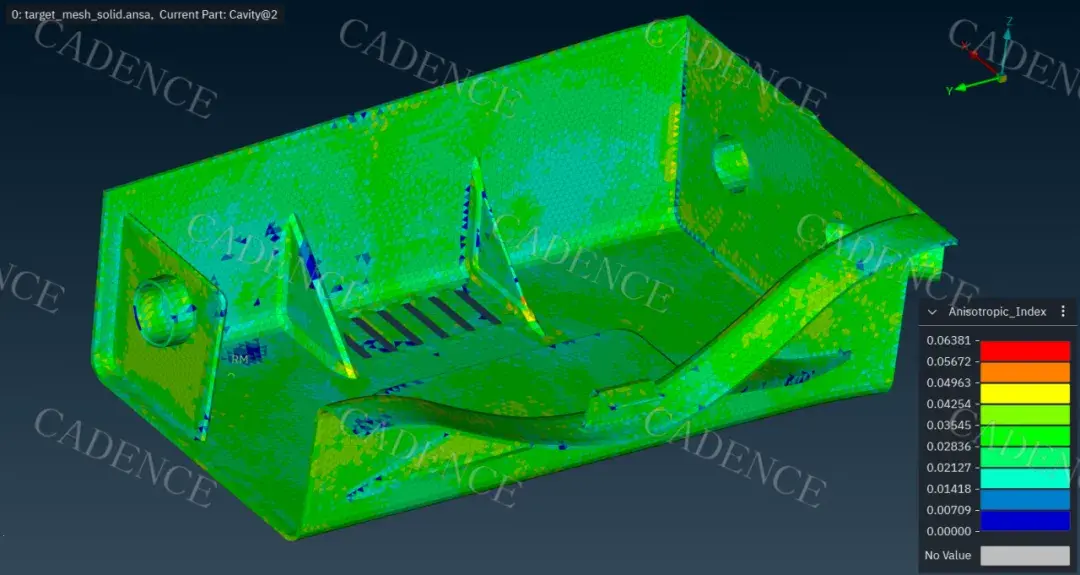

图 3  各向异性指数云图

2 基于不同求解器的映射结果

不同求解器对映射结果的存储与处理方式存在显著差异。以下针对ABAQUS和LS-DYNA两款求解器分别介绍其对纤维取向和张量映射结果的处理和存储逻辑。

2.1 ABAQUS

支持将映射结果直接关联存储至每个单元。当激活 Homogenization（均质化）功能后，模流分析得到的纤维取向和张量数据，会在均质化过程中为每个单元生成对应的各向异性参数，并记录在单元属性卡片中；这些参数可通过调取DATABASE 数据库中 ELEMENT（单元）卡片（图4）进行查看。

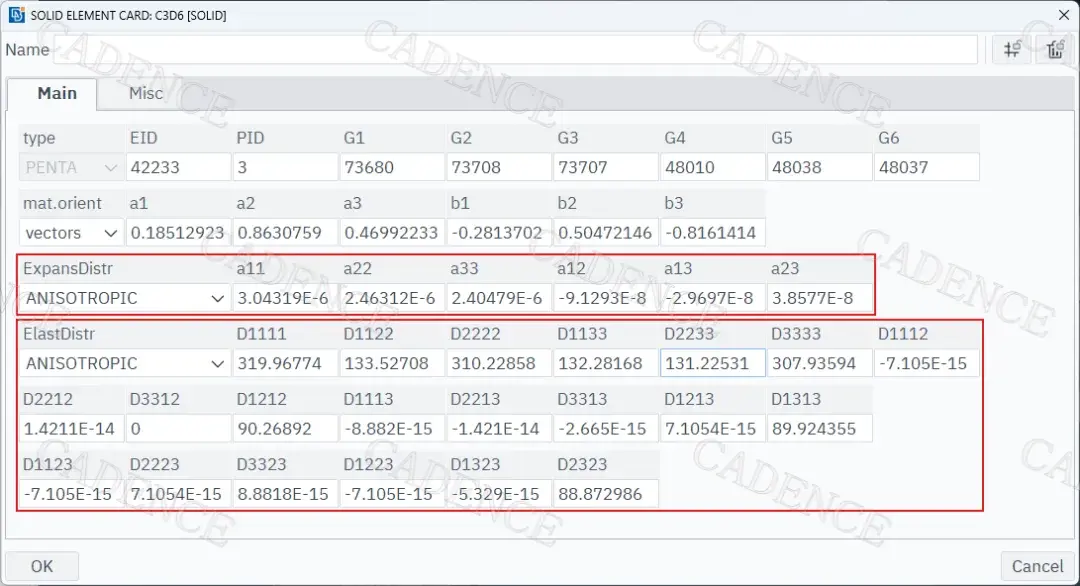

图 4  ABAQUS下包含各向异性参数的ELEMENT卡片

2.2 LS-DYNA

若采用 LS-DYNA 进行后续结构分析，ANSA 的结果映射工具会自动生成 *MAT_157（图5）与 *INITIAL_STRESS（图6）两个关键字，纤维取向和张量对应的各向异性参数将通过这两类关键字完成存储。

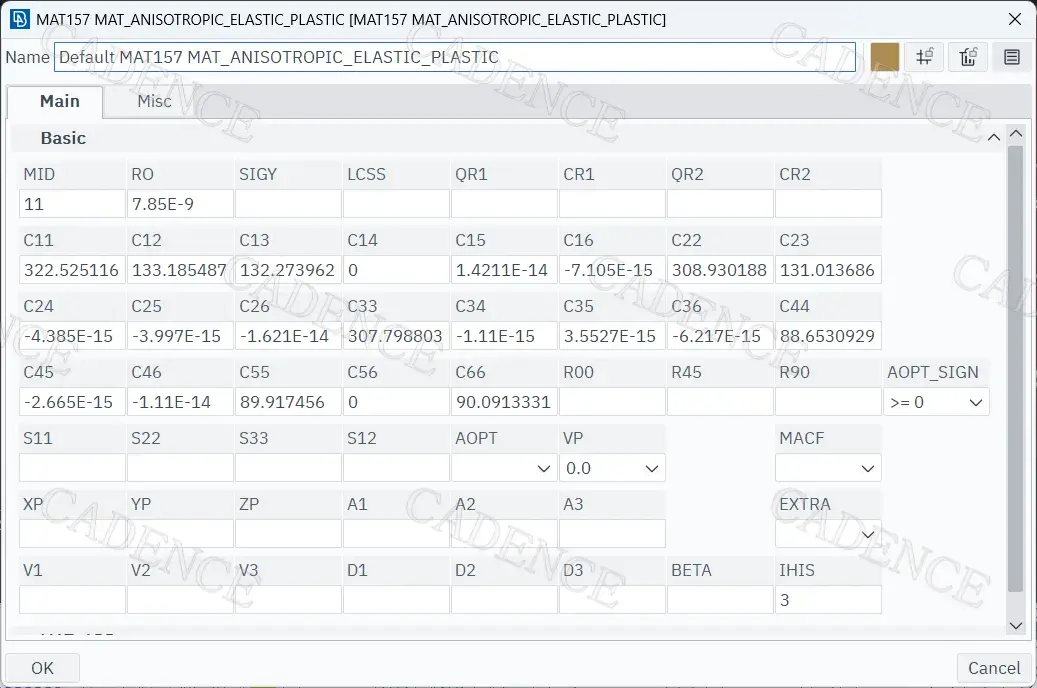

图 5  结果映射后生成LS-DYNA的*MAT_157卡片

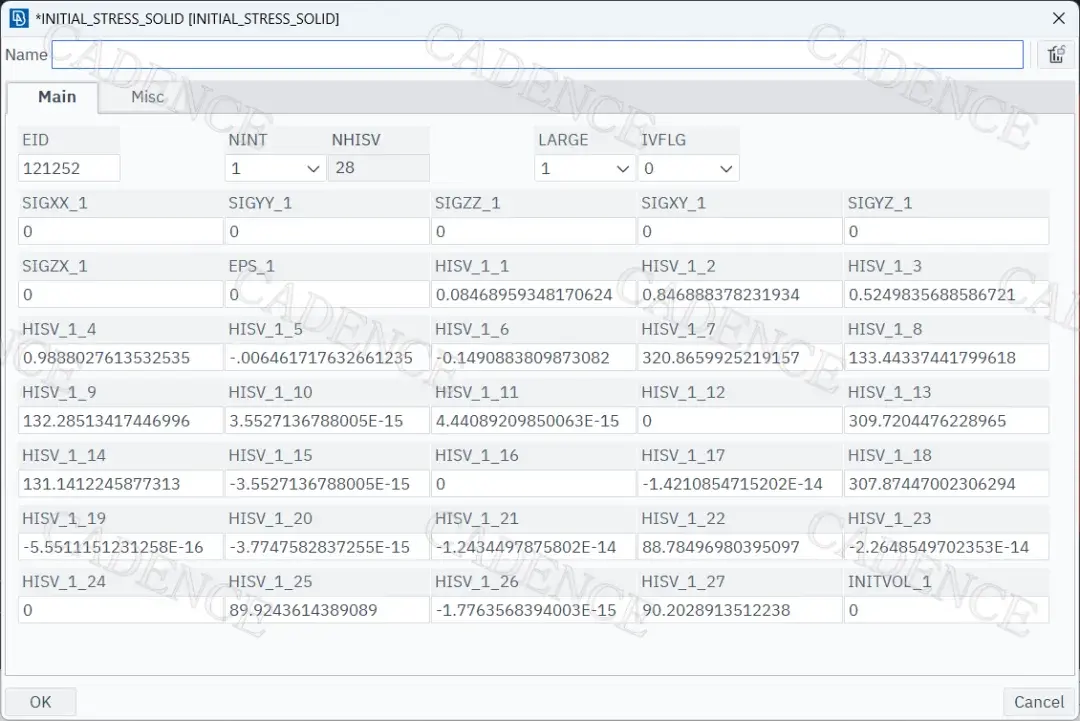

图 6  结果映射后生成LS-DYNA的*INITIAL_STRESS卡片

总结

ANSA Results Mapper 工具实现了模流仿真结果向结构分析模型的高效、精准转化，解决了注塑成型过程中呈现的各向异性问题，还原更真实的材料特性和成型状态。另外，对 ABAQUS、LS-DYNA 的适配性设计，让映射数据可直接对接后续仿真计算，大幅提升工程分析的连贯性与准确性。
