AD原理图编译报错？3个高频错误排查方法

Altium Designer（简称 AD）的原理图编译是不可或缺的 “质检环节”，它能帮我们提前揪出隐藏的设计漏洞，避免后续画板、打样时出现返工浪费。但不少设计师尤其是新手，在编译时总会被各种报错搞得头大 —— 单端网络、位号重复、网络悬空，这些问题看似棘手，其实都有固定解法。今天就来手把手拆解 AD 原理图编译的核心流程和高频错误解决方案，让你从此编译零踩坑！

一、先搞懂：AD 原理图编译怎么操作？

编译的本质是对 PCB 项目进行全面差错，操作步骤其实很简单：

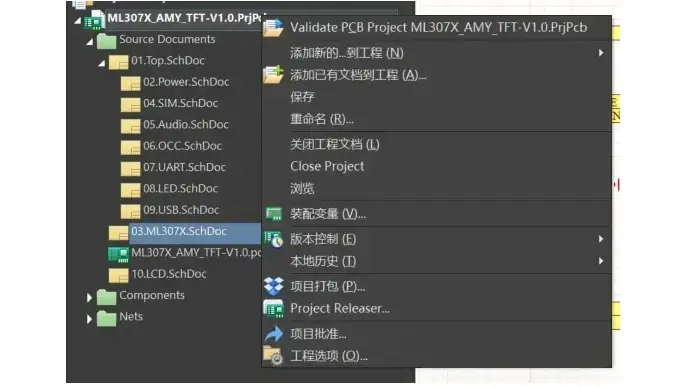

1.打开你的 AD 工程，在工程名称上点击鼠标右键；

2.在弹出的菜单中选择 “Validate PCB Project + 你的工程名称”（比如示例中的 ML307X_AMY_TFT-V1.0.PrjPcb）；

3.等待编译完成后，在底部的 “Message” 面板中，就能查看所有检测出的问题，包括重大错误、普通错误和警告信息。

看似简单的三步，却能帮我们筛选出影响后续生产的关键问题，建议大家在完成原理图设计后，务必第一时间进行编译检查。

二、3 大高频编译错误，对症解决才高效

（1）单端网络错误：Net XXX has only one pin

错误解析

这类错误的核心是 “孤立网络”—— 某个网络（比如示例中的 COIN_IN）只连接了一个元器件引脚（如 R42-1），没有与工程中其他部分建立有效连接。可能是设计时预留的指示网络，也可能是不小心遗漏了连接。

处理方案

• 如果是特意预留的无用网络，理论上可以忽略，但建议标注清楚或直接删除，避免后续混淆；
• 如果是遗漏连接导致的，需重新检查原理图，找到该网络对应的其他元器件，补全连接线路，确保网络形成完整通路。

（2）元器件位号重复：Duplicate Part Designators

错误解析

这是新手最常踩的坑！错误提示会明确指出重复的位号（如示例中的 R30），主要原因是手动给元器件命名位号时，容易出现编号重复（比如两个电阻都标了 R30），后续 PCB 制作时会导致器件装配混乱。

根治方案

放弃手动标注，用 AD 的自动标注功能，高效又准确：

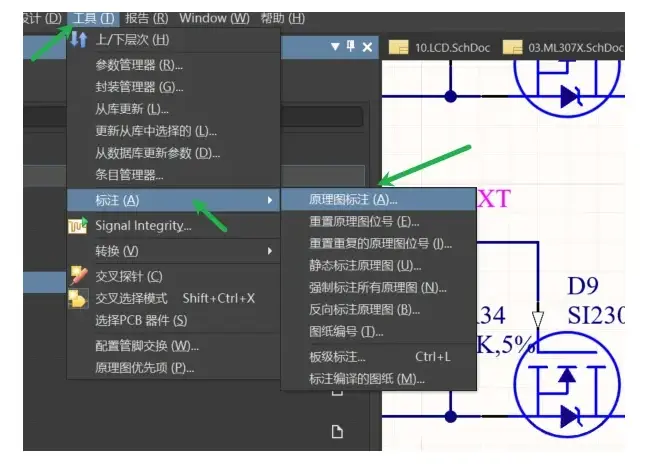

1. 点击顶部菜单栏的 “工具”；
2. 选择 “标注”→“原理图标注”（或直接使用相关子功能，如 “重置重复的原理图位号”）；
3. 软件会自动为所有元器件分配唯一位号，彻底杜绝重复问题。提示：如果已经出现重复位号，可先用 “重置重复的原理图位号” 功能清理，再重新自动标注。

（3）网络悬空警告：Floating net labels/Floating power objects

错误解析

这类警告（如 “Floating Net Label LEDK”）是指网络标号或电源对象没有与走线有效关联 —— 可能是拖动标号时不小心脱离了线路，或者命名时没真正赋予给走线，导致标号 “悬浮”，无法起到网络连接的作用。

快速解决

1. 在原理图中找到悬空的网络标号（如 LEDK）；
2. 将标号拖动到对应的走线上，直到走线上出现 4 个小点，说明标号与走线已有效关联；
3. 重新编译，警告即可消除。提示：网络标号是原理图中连接不同器件的关键，务必确保每个标号都与对应走线有效绑定，否则会导致实际电路连接错误。

三、关键提醒：这些错误绝对不能忽略！

编译后会出现 4 种结果，不同类型的问题处理优先级不同：

• Fatal error（重大错误）：必须 100% 解决！这类错误会导致后续 PCB 制作完全失败，比如核心电源网络未连接、关键器件缺失等；
• Error（普通错误）：不可忽视！如位号重复、单端网络（非预留）等，不处理会影响器件装配和电路功能；
• Warning（警告）：建议处理！虽然不会直接导致制作失败，但可能隐藏潜在问题（如悬空标号），及时处理能避免后续排查麻烦；
• No Report（无错误）：恭喜！说明原理图基本无误，可以进入 PCB 设计阶段。

AD 原理图编译是 PCB 设计的 “第一道防线”，提前解决这些高频错误，能大大降低后续返工风险。记住核心原则：少手动操作，善用软件自动功能；重视每一个报错，尤其是 Error 级别以上的问题。按照本文的方法操作，新手也能轻松搞定编译难题，让设计流程更顺畅！
