Allegro 17.2导Gerber槽孔问题排查（三）

   前两篇专栏描述了allergo在导出有槽孔的gerber文件时，有问题。导致在嘉立创生产出来的PCB中的槽孔变成了贴片。

   虽然能通过华秋DFM直接一键生成可用的gerber文件，但是我还是觉得不够完美，我没有自己动手生成正确的gerber文件。

1.问题解决

   下面我列出正确的操作步骤。

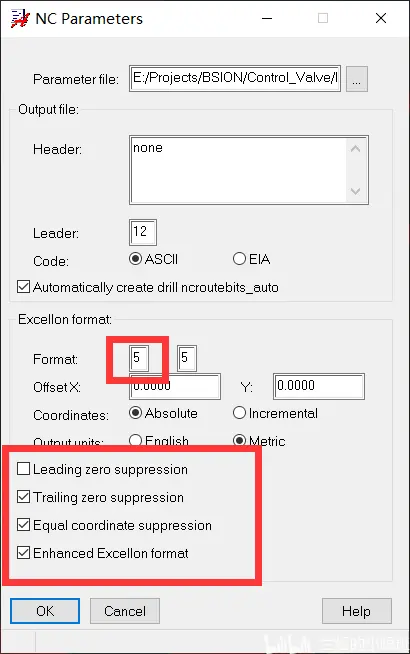

• 步骤1--点击Manufacture-NC-NC Parameters（如下图1所示）
•

图1 步骤1

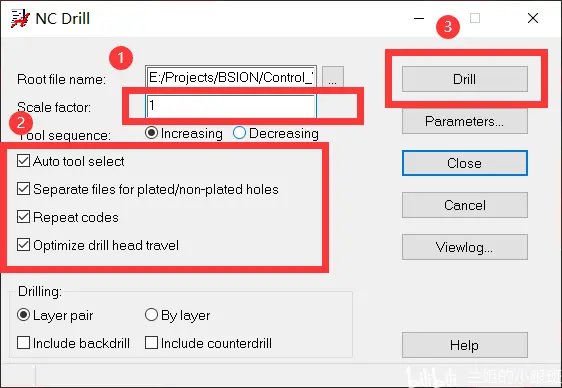

• 步骤2--点击Manufacture-NC-NC Drill（如下图2所示）
•

图2 步骤2

• 步骤3--点击Manufacture-NC-NC Route（如下图3所示）

       这一步需要特别注意，在allergo中，这里默认生成的钻孔文件是".rou&#​34;，我们要把它改成".slot&#​34;，这个必须改，不改的话，生成的gerber文件拿到在嘉立创生产还是不正常的。

图3 步骤3

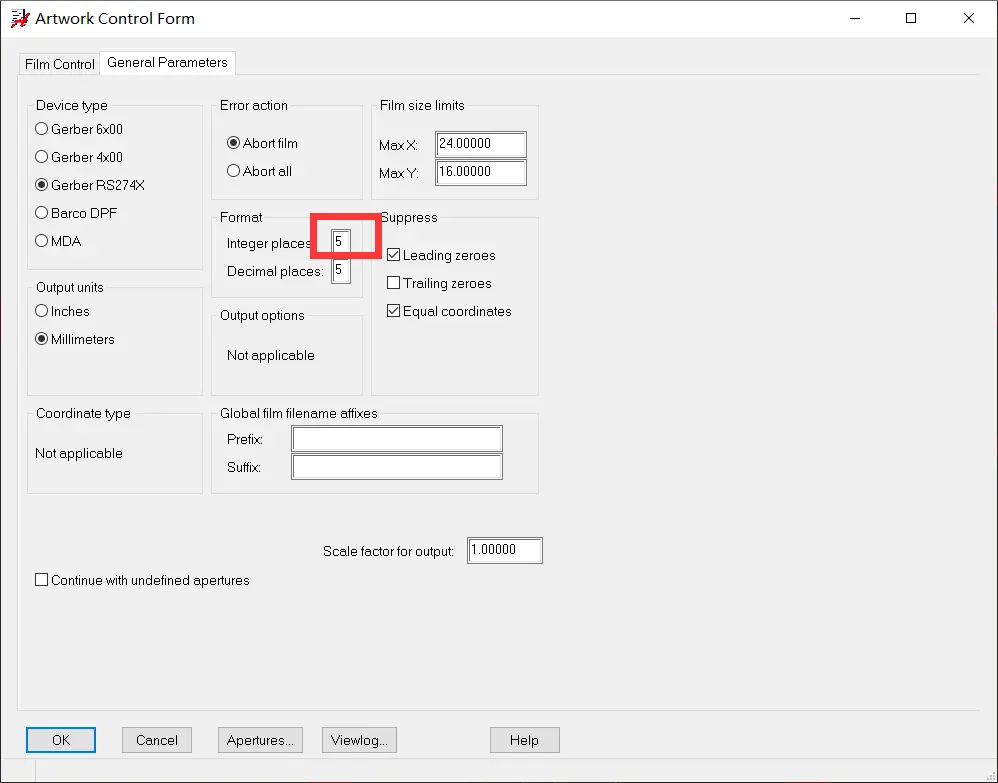

• 步骤4--点击Manufacture-Artwork-General Parameters（如下图4所示）
•

图4 步骤4

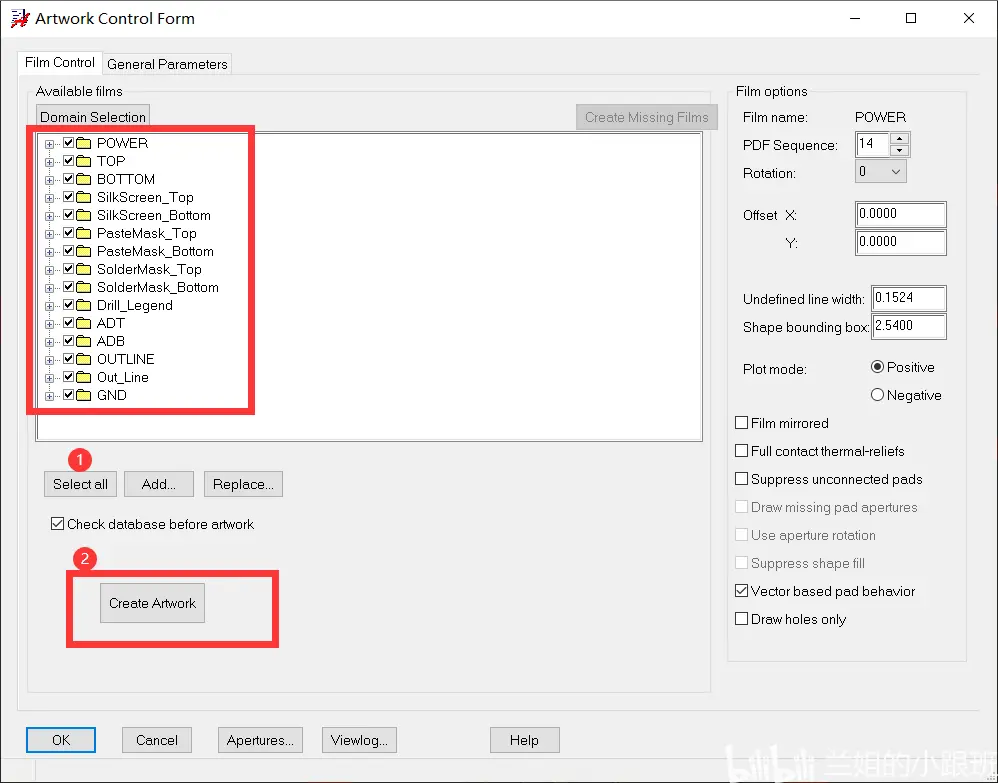

• 步骤5--点击Manufacture-Artwork-Film Control（如下图5所示）
•

图5 步骤5

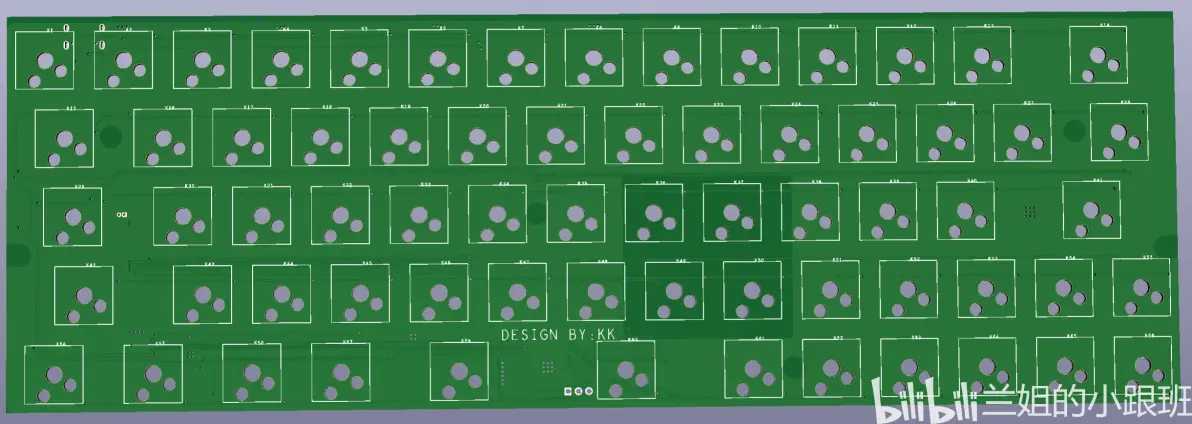

   通过上面的步骤导出的gerber就是正常的了。效果图如下图6所示。所有的槽孔都是通孔，再也不是贴片了。

图6 效果图
