Allegro阻抗计算功能演示，工艺辅助实操

阻抗匹配是电路设计中的一个重要原则，尤其在信号传输和功率传输中起着关键作用。通过精确的阻抗计算，可以确保信号源的输出阻抗与负载的输入阻抗相匹配。在高速数字电路和高频通信系统中，阻抗不匹配会导致信号反射，从而引起信号失真、传输延迟和上功率损耗，严重影响信号的完整性和传输效率。通过阻抗计算和匹配，可以有效减少反射，降低信号失真，确保信号的稳定传输，从而提高系统的整体性能。

1、执行菜单命令“Fanyskill-工艺-阻抗计算”或者在command栏输入快捷调用命令“impedanc”随即会跳转到凡亿阻抗计算网页如图1所示。

图1 阻抗计算工具

1层数：有2、4、6、8、10 ，5种可根据自己的pcb文件进行选择；

2板厚：0.6、0.8、1.0、1.2、1.6、2， 6种板子厚度，一般选择1.0或者1.6，可根据自己要求进行选择；

3外层铜厚:默认为1；

4内层铜厚：可以设置为0.5OZ或者1OZ；

5盲埋孔：pcb上是否需要打盲埋孔，根据自己pcb要求进行选择；

6行数和添加：两个是一起使用的；在前面“行数”输入数字几，点击“添加”后会在下方添加几行，默认是添加1行；

7删除：可对添加的行数选中后进行删除；

8复制：可对添加的行数选中后进行复制；

9计算：当把下面的数值都设置完成后，点击“计算”命令就可以得到我们需要的线宽线距等数值；

10要求阻抗：可根据自己pcb要求控的阻抗进行输入，一般常见的有40oz、50oz、80oz、90oz、100oz、120oz等；

11阻抗层：设置要控制阻抗的走线走在哪层；

12阻抗模式：有单端、差分、共面单端、共面差分4种阻抗模式，可根据自己需求进行设置；

13上参考层/下参考层：在“阻抗层”设置好对应层后，会默认设置好对应的上参考层和下参考层，后期也可根据自己需求进行设置；

14原始线宽：在计算之前需要提前预设置一下线宽，一般单端可以设置5或者6，差分线宽可以设置小点3.5或者4，随意设置即可；

15原始线距：单端不需要设置此项，只有差分才需要设置线距，一般可以设置6.5或者7，可随意设置；

原到铜距离：这个选项是做共面阻抗的时候才需要进行设置，一般天线需要用到共面阻抗，可随意设置一个数值；

2、如图2所示在弹出的网页中可以对板子层数、板厚、铜厚、有无盲埋孔等数值进行设置；单击“计算”命令，可以得到凡亿的叠层模版，可根据自己的pcb选择合适的叠层结构，如图3所示。

图2 阻抗数值设置

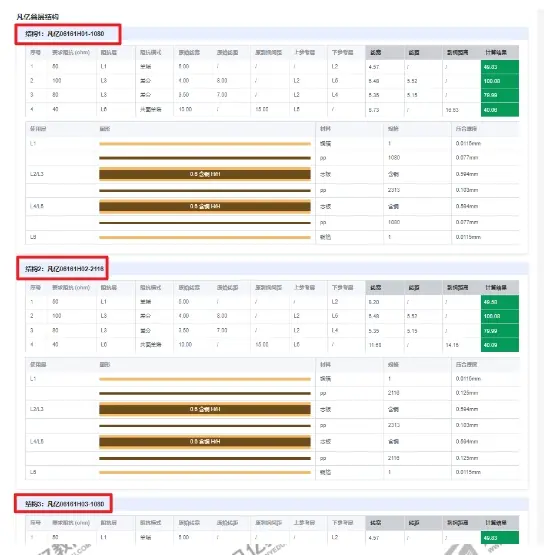

图3 多种叠层结构选择
