Adams Car整车悬架分析全流程，从建模到后处理

装完Adams Car第一件事是把标准界面调出来，Tools里切成Standard模式，不然进去全是模板界面，悬架总成那个标签页找不着。Car的目录结构在安装目录下acar下面，模板在templates文件夹，子系统在subsystems，装配文件在assemblies，自己建的东西默认存到private下面。

悬架总成在Standard界面里建，File→New→Suspension Assembly，选模板和子系统，前后悬架的minor role要对上，front和rear填反了装配的时候通讯器全红。双横臂的模板叫_double_wishbone.tpl，麦弗逊是_macpherson.tpl，拖曳臂是_trailing_arm.tpl，第一次试先用双横臂，参数全，自带的例子改改就能跑。装配的时候子系统里要有悬架和转向两套，缺了转向的话转向工况跑不了。

硬点改完通讯器报红是家常便饭，悬架模板里subframe_to_body、tierod_to_steering这些通讯器名字必须跟总成里对端的一致，大小写敏感，一个字母对不上就报unresolved communicator。2024版有通讯器图谱，Setup→Model Info→Communicator Map进去，选子系统之后点连线看名字和匹配状态，红的黄的一目了然，比翻模板文件快。转向系统那边用自带的基础模板先凑合，EPS的助力特性后面再改，第一次跑通流程用不上。

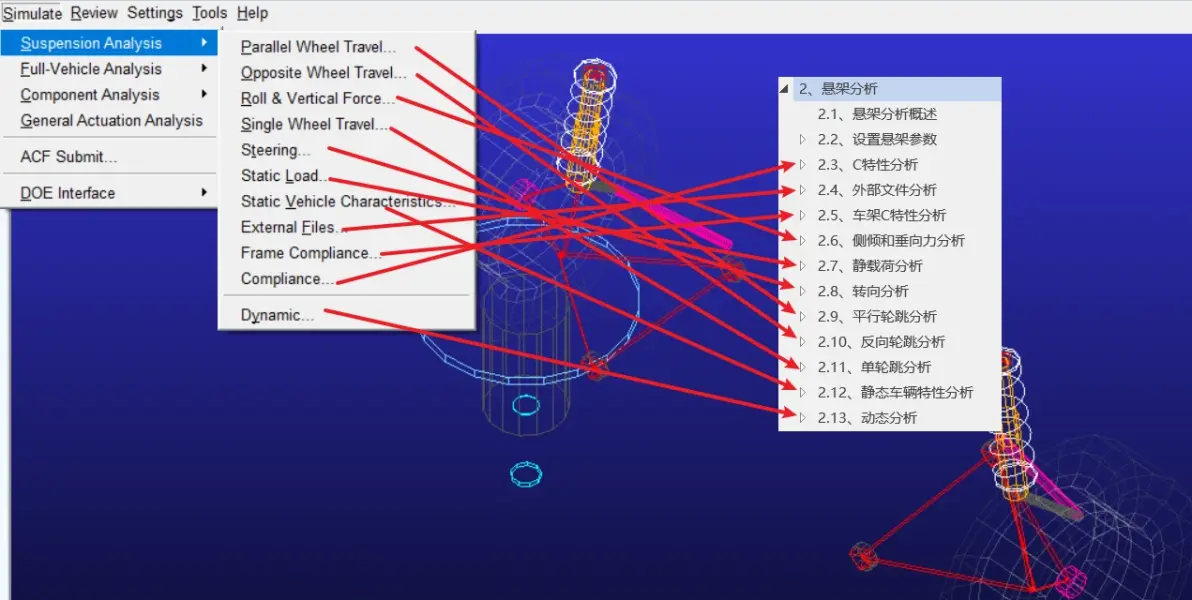

平行轮跳仿真是悬架分析的基础，Simulate→Suspension Analysis→Parallel Wheel Travel，参数里设跳动的上下限，一般取-50mm到+50mm，步数给30到50步，太少了几何变化看不清楚，太多了计算时间拉长。轮胎选刚性或者简化模型都行，只要不是默认那个什么都不输出的就行，有些自带轮胎在悬架分析里侧向力恒为零，换一个带Pacejka系数的。仿完按F8进后处理，前束角、外倾角、主销后倾和内倾的曲线在悬架分析结果里叫Toe Angle、Camber Angle、Caster Angle、KPI Angle，直接拖出来画。

板簧在Car里是最难建的，自带的_leaf_spring模板硬点参数不多，但特性文件里的参数页复杂，簧片刚度和旋转弹簧率都要从设计图纸反算。建完先验证刚度，加载到前二分之一车模型里跑一遍平行轮跳，后处理里看轮心垂直力跟位移的关系，斜率就是板簧刚度，跟设计值差得太多就回去查簧片参数，400到450N/mm是轻卡常见的范围，轿车低一些，两百多到三百多。板簧刚度不对的话后面整车操稳全白算。

仿真跑不起来最常见的是静态平衡不收敛，msg里报Static Solution Failed或者Static Equilibrium Not Achieved，先把Settings→Solver→Equilibrium里的最大迭代次数从25改到250试试，不行的话九成是弹簧预载不对，弹簧的预载应该跟悬架在该位置的静态轮荷匹配，预载给大了或者小了都找不到平衡点。另一个办法是先跑Dynamic Suspension Event，让系统自己找平衡，跑通了再切回静态。衬套刚度给得太刚也会出这个问题，衬套不是越刚越好，实际的橡胶衬套刚度在某个方向是柔的，全设成刚体悬架就变成纯运动学模型，有些柔度指标算不出来直接报Ride Rate Equal To Zero。

悬架调参不一定要重跑仿真，Car里有个Set Suspension Parameters的功能，硬点、弹簧刚度、减震器阻尼、衬套刚度都能在参数化界面里改，改完直接重跑平行轮跳看前束和外倾曲线的变化，迭代硬点的时候用这个比手动改模板快很多。整车装配的时候前后悬架子系统要跟车身和轮胎对上，整车模型的轮胎选魔术公式的Pacejka，操纵稳定性和平顺性都能用，耐久性的轮胎另算。

后处理里除了看曲线还要看数据对不对，前束角在轮跳过程中应该是单调变化的，如果曲线出现回勾或者跳变，检查一下约束有没有过约束，旋转副的轴线方向对不对，跟之前那个铰链副报错是同一个道理。外倾角的变化范围在±2度以内算正常，超过3度要看硬点是不是给得太离谱了。轮距变化量一般控制在20mm以内。这些指标心里有个数，曲线画出来一眼就能看出不对劲。

整理一份Adams Car悬架分析的基础教程。
