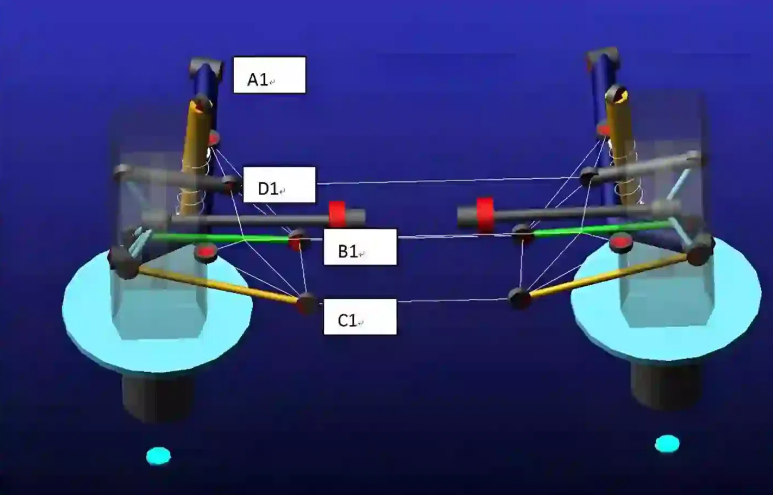

汽车碰撞分析为啥要看固有频率？结构安全关联

在汽车碰撞分析中识别结构的固有频率具有重要的工程意义，主要体现在以下几个方面：

1. 理解结构动态特性，优化耐撞性设计

• 避免共振放大损伤
• 若碰撞冲击能量集中在结构的固有频率附近，会引发共振，导致局部应力急剧增加（可能超出材料极限）。通过识别固有频率，可调整刚度/质量分布（如加强梁位置），使固有频率避开碰撞能量集中的频段。
• 示例：轿车前纵梁的固有频率若与碰撞脉冲主频重合，可能引发过早屈曲，需通过几何优化移频。
• 指导吸能结构设计
• 吸能盒（Crash Box）的固有频率影响其变形模式。通过频率匹配，可确保其按预期方式折叠吸能（而非随机断裂）。

2. 验证仿真模型准确性

• 模态相关性分析（MAC）
• 将实验测得的碰撞后固有频率与仿真模态对比，验证有限元模型的可靠性（如材料参数、连接刚度是否合理）。
• 案例：某车型B柱在碰撞仿真中预测的1阶弯曲频率为38Hz，实测为35Hz，需修正焊接接头模型。

3. 故障诊断与安全改进

• 识别异常振动源
• 碰撞后残余振动频率异常可能暴露隐藏缺陷（如焊点失效导致局部刚度下降，固有频率偏移）。
• 实际应用：某车型追尾事故后，行李箱盖振动频率异常降低，追溯发现后围板焊缝开裂。
• 评估修复方案有效性
• 事故车维修后，可通过频率测试判断结构刚度是否恢复（如更换的纵梁是否与原车频率特性匹配）。

4. 支持后续NVH与疲劳分析

• NVH性能关联
• 碰撞变形可能改变车身整体刚度，影响行驶振动噪声（如车门固有频率变化导致风噪加剧）。提前识别可避免售后问题。
• 疲劳寿命预测
• 碰撞残余振动的高频成分（如200Hz以上）可能导致微动疲劳，需在耐久分析中特别关注。

5. 法规与标准符合性

• 满足动态刚度要求
• 部分法规（如Euro NCAP）对碰撞后乘员舱的固有频率有下限要求（确保足够的生存空间刚度）。

工程中的典型方法

1. 实验识别 冲击锤法：对碰撞后车身施加瞬态激励，通过频响函数（FRF）提取频率。 操作变形分析（ODS）：结合高速摄像机与加速度计，可视化振动形态。
2. 仿真提取 线性摄动分析：在LS-DYNA等软件中，对变形后的结构进行模态提取（需忽略塑性区）。 Prony分析法：直接从碰撞加速度信号中拟合衰减振动频率。

案例说明

问题：某电动车电池箱在40km/h侧面碰撞后，BMS报告异常振动报警。

分析步骤：

1. 对碰撞数据做FFT，发现52Hz成分（接近电池模块固有频率）。
2. 仿真显示碰撞导致电池支架螺栓松动，刚度下降使频率从60Hz降至52Hz。
3. 改进方案：增加支架厚度，将频率提升至65Hz，避开碰撞能量集中区。

总结意义

识别固有频率的本质是掌握结构的动态指纹，其价值贯穿设计、验证、故障排查全生命周期。在碰撞领域，它不仅是学术概念，更是直接关联安全性与成本的关键工程参数。
