3Dxml/CGR转CATIA可编辑格式？数据转换实操教程

如何将3Dxml/CGR格式转换为CATIA可编辑格式？

我们都知道Cgr/3Dmxl格式的文件，只能用来查看数据或者是逆向数据，CATIA是没办法直接对其进行设计模块下的再编辑操作。

大成在这里给大家介绍一种初略的转换方式，实现将3Dxml/CGR格式的文件转换成可编辑的CATIA格式。这是目前唯一一种方式吧。

说明下该方法：

1）转换需用到【DMU优化器】模块来间接实现初略转换

2）转换得到的CATIA格式文件都是碎面/多段线

操作步骤如下：

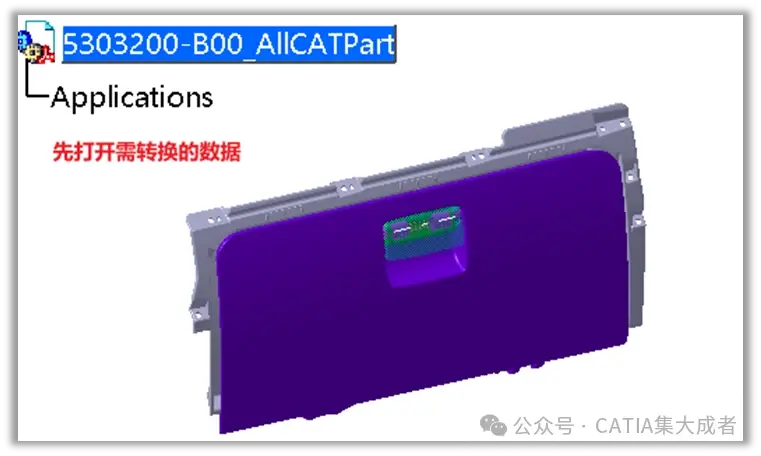

①先打开对应的3dxml或【插入】cgr格式文件

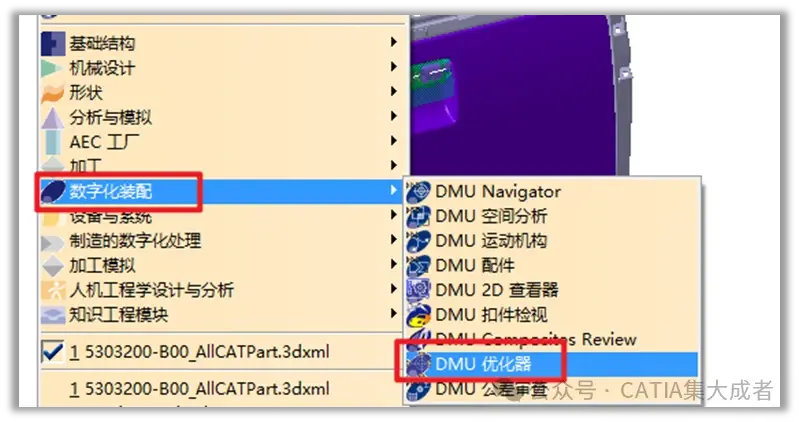

②进入到【DMU优化器】模块

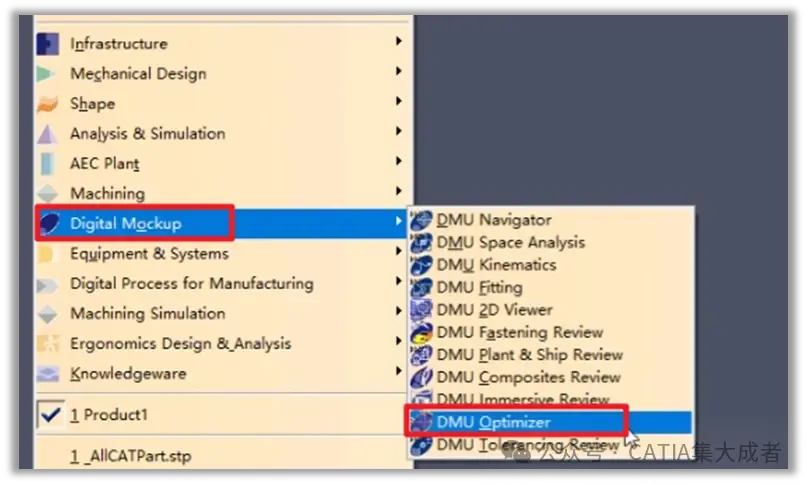

英文版模块进入界面如下：

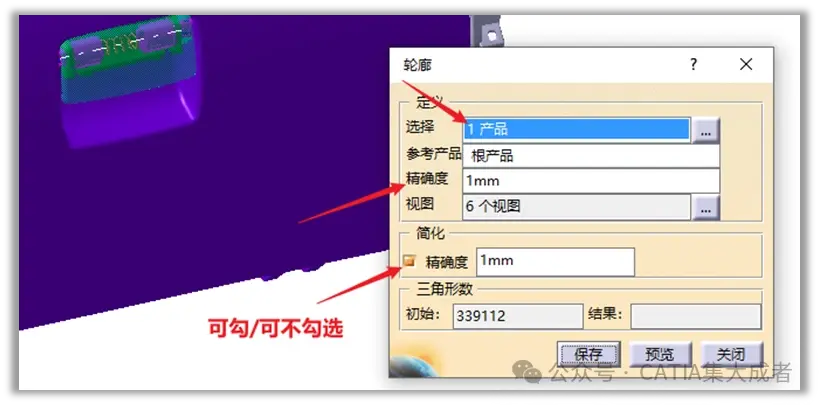

③选择【轮廓】命令，进行参数设置并点击【保存】。

其中精度，根据个人需求调整，越小，面越多， 运行越慢。推荐默认1mm。精度不然过小，否则会报错，无法预览

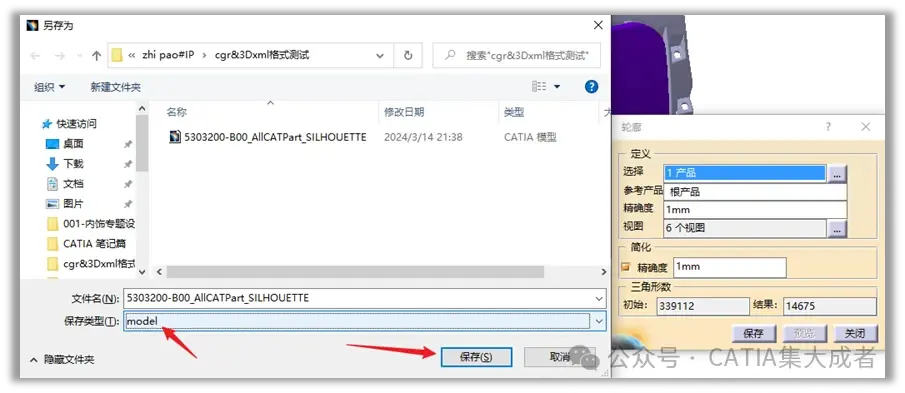

④耐心等待运算一会后，务必选择【model】格式进行保存

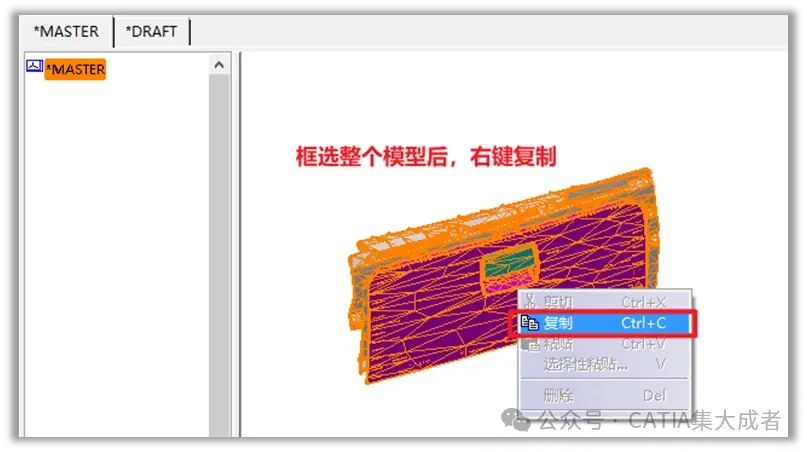

⑤打开刚以【model】格式保存的文件，选中模型并复制

⑥在part/或者是新建的part下，进行【粘贴】，需要运行一会。

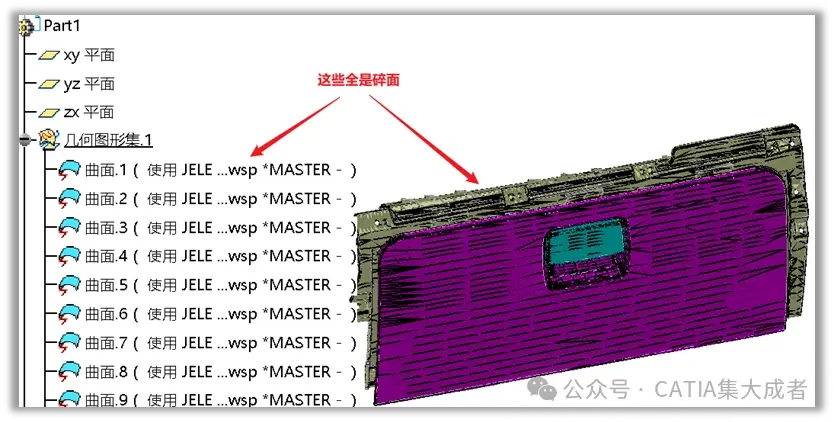

复制后，得到的效果：

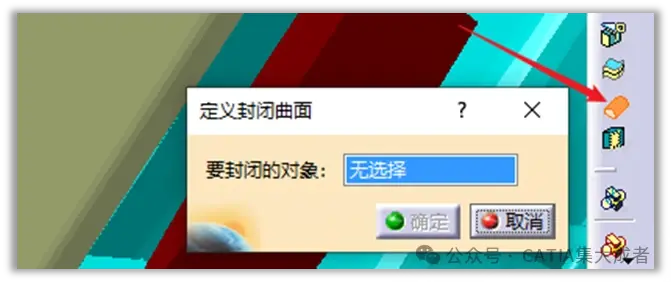

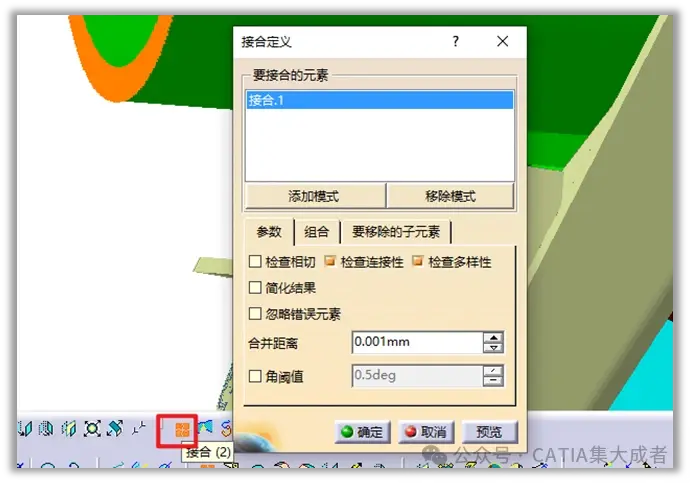

⑦到这基本就完成了，如果对得到的碎面模型进行【结合】，然后【封闭实体】就可以得到实体了。

此方法同样还适用CGR和STL格式文件导出数据并转实体，以及在CATIA人机工程中假人模型也同样可以采用这个方法导出初略的可编辑数据。
