hypermesh、catia、spaceclaim、cgr网格车模处理流程详解

1 Catia操作

model.cgr，Catia导出stl格式，网格为一个part。

详细步骤：参考网址https://zhidao.baidu.com/question/51681905.html

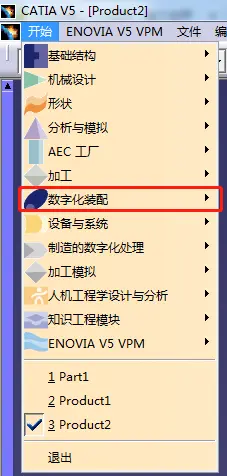

1）数字化装配》DMU优化器，下图所示：

图1

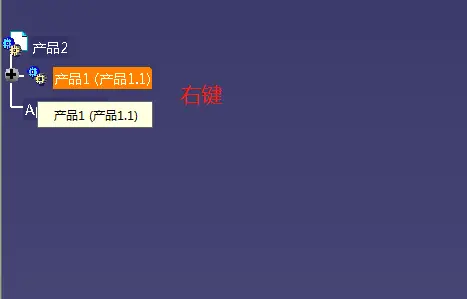

2）双击窗内口左上角的“产品1”，紧接着选择工具栏的右侧工具栏的“现有部件”命令，将出现“选择文件”对话框窗口，下图所示：

图2

3）在“选择文件”对话框中选择要打开的“cgr”文件，然后点击“打开”。需要注意的是，在对话框中的“文件类型”栏需要选择“容所有文件（*.*）”或者“cgr（*.cgr）”。

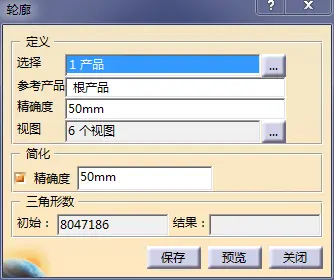

框选车模》单击【轮廓】，设定精度值，计算轮廓，图3、4所示：

图3

图4

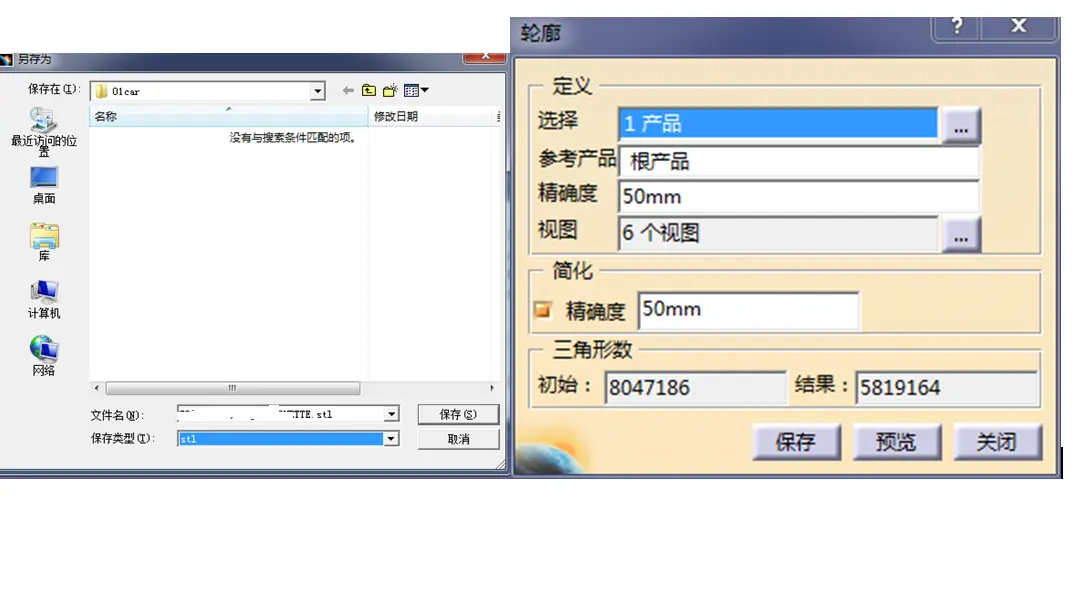

（4）保存为stl

图5

2  ansys Spaceclaim

Spaceclaim选取CAR外部网格，存储stl格式，单位调整为m，导入Geomagic。

3  Geomagic

（1）Geomagic网格处理为封闭体，车挡板与侧面及车盖连接部分可以拼接其它项目里的。

（2）单位调整为m，导入hypermesh。

4 Hypermesh

（1）  网格重绘

（2） 删除重复网格

（3） 节点合并

（4）  网格Smooth

（5）  根据厚度分区，以便赋予不同热阻

注意：删除重叠网格（调试计算中STACCCM报错重复网格）

5   STACCCM

（1） 仿真前进行几何封闭性检查，网格/几何重复性检查。

（2）  区域》删除负体积网格

（3）网格方法采用：包面，切割体网格生成器，棱柱层网格生成器。
