CATIA转3Dxml/cgr文件时，无法导出线元素？
明明在我CATIA文件里的模型中，包含很多出模线、分模线、草图或曲线，可当我导出3Dxml/Cgr后，里面的线元素却不见了？
现在导出文件前，我会先花几秒确认当前视图里线条有没有正常显示、导出设置里相关选项有没有勾选，然后才点击确认按钮。

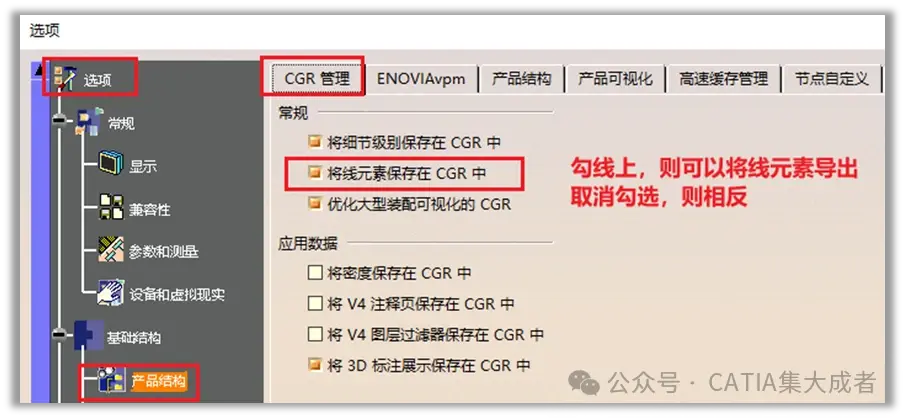

问题原因：选项设置中关于cgr生成的设置未勾选导致
解决方案：
注意：如果你的模型中只有线元素，通过该方法得到的3dxml格式文件将是空的，但导出为cgr格式，却没事。

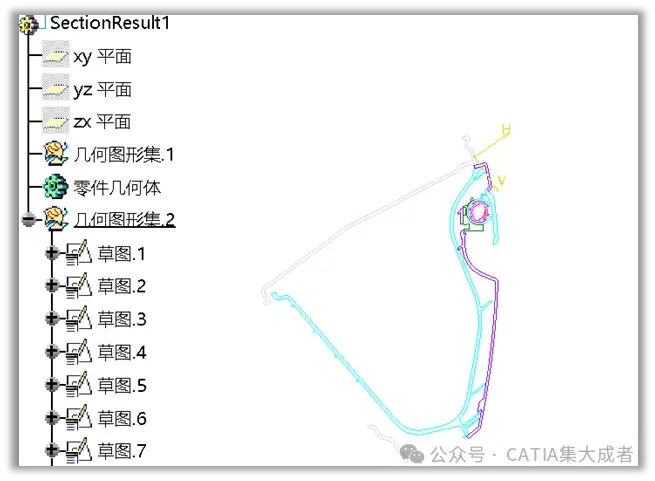

如下图所示，当你对齐导出3dmxl后，哪怕你按上述设置了，打开后，也还是空的。
说明：该设置方法，根据各位工程师日常工作需求进行自行切换设置。
