复杂3D模型设计卡顿？CATIA高性能图形工作站配置推荐

CATIA用的几何建模算法，比如NURBS，参数化设计，拓扑优化，NURBS用于精确曲面建模，参数化设计用于修改关联性，拓扑优化用于轻量化设计

(一) CATIA软件核心应用场景

（1）高端制造业

• 航空航天：用于飞机气动外形设计（如机翼曲面建模）、结构强度仿真（如机身骨架拓扑优化），典型案例包括波音787和空客A350的全生命周期设计。
• 汽车工业：支持整车参数化建模（如车身曲面连续G3级别过渡）、碰撞仿真（显式动力学算法）及电气系统集成，特斯拉Cybertruck的非线性曲面设计即采用CATIA完成。

（2）复杂系统工程

• 船舶设计：实现船体流体力学仿真（基于N-S方程求解器）与分段装配模拟，韩国现代重工采用CATIA进行LNG运输船的双层壳体设计。
• 工业设备：完成超大型压力容器（直径>10米）的焊缝路径规划与热力学分析，西门子燃气轮机叶片的多物理场耦合仿真即基于此平台。

（3）建筑与BIM

• 支持参数化幕墙系统设计（如扎哈事务所的异形曲面建筑），实现建筑-结构-机电多专业协同，迪拜哈利法塔的钢结构节点优化即应用CATIA的FEM模块。

（二）大模型与复杂模型核心算法

在CATIA中，面对大规模复杂模型时，涉及多个核心算法以提高计算效率和准确性：

(1) 曲面与实体建模算法

• NURBS（Non-Uniform Rational B-Splines）：采用非均匀有理B样条算法（阶数可达21阶），实现航空发动机叶片等A级曲面建模，高精度曲面建模，广泛用于汽车、航空航天领域。
• Subdivision Surface：适用于自由形态建模，如工业设计和人体工程学建模。
• CSG(Constructive Solid Geometry)和B-rep(Boundary Representation）：分别用于布尔运算建模和精确边界描述。

(2) 离散化与网格划分算法

• Delaunay三角化与Voronoi图：用于有限元分析（FEA）中的网格划分。
• Adaptive Mesh Refinement（AMR）：针对复杂结构进行局部加密，以提高仿真精度。
• Level Set 方法：用于拓扑优化和流体仿真。

(3) 渲染与可视化算法

• Z-buffering和BSP(Binary Space Partitioning)：用于隐藏面消除，提高渲染效率。
• Ray Tracing(光线追踪)：用于高质量渲染，适用于高端设计评审。
• LOD(Level of Detail)：动态调整模型精度，以优化大规模装配体的显示性能。

(三)技术瓶颈分析

3D建模瓶颈，比如处理千万级面数的模型时卡顿、迟滞，硬件方面可能是内存、显存不足、图形生成几何顶点计算-CPU计算性能太弱，导致大模型加载慢，实时动画的GPU计算资源不足导致生成时间过长，数据管理复杂，还有多学科协作的效率问题。软件方面可能是算法优化不够，实时渲染压力大。

1. 硬件性能墙

• 处理2000万级面数的船舶模型时，常规工作站（64GB内存）加载时间超过25分钟，显存占用峰值达36GB（RTX 6000 Ada级显卡）。
• 整车NVH仿真（1亿自由度模型）需要2000核小时计算量，传统CPU集群成本超$50万。

2. 算法挑战

• 实时碰撞检测（CCD算法）在10万零件装配体中响应延迟>3秒，影响交互效率。
• 多相流仿真（VOF方法）在曲率突变区域易出现数值发散，需人工干预网格重构。

3. 数据管理困境

• 空客A380项目产生2PB级设计数据，传统PDM系统版本比对耗时超过8小时/次。
• CATIA V5与V6版本数据转换存在15%特征丢失率，影响历史数据复用。

单核性能的重要性，专业显卡的优势，大内存的必要性等。

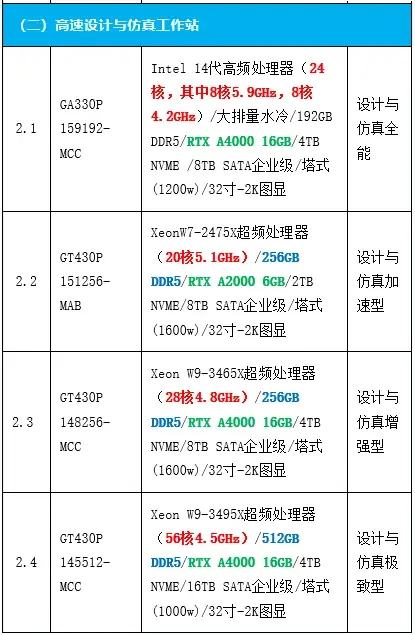

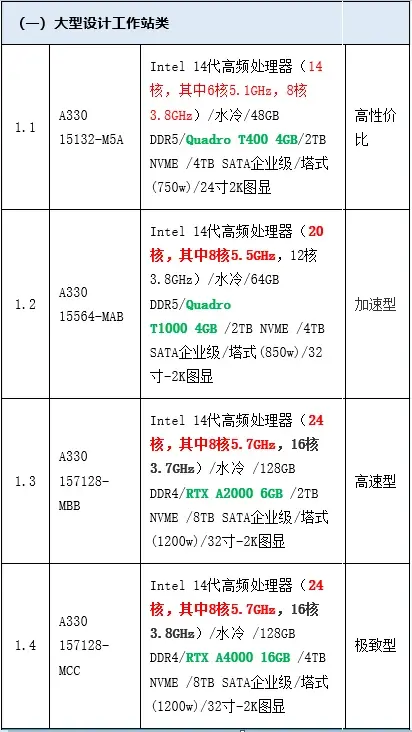

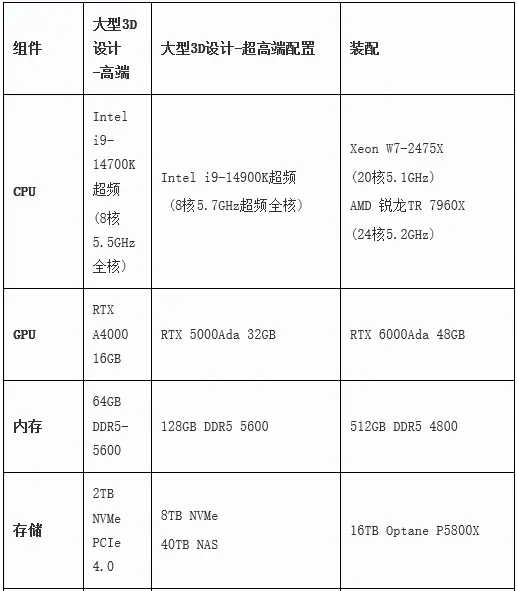

图形工作站配置推荐（2024版）

关键技术指标：

• 单核性能≥1500分（Cinebench R23）以应对参数化建模
• GPU像素填充率> 160GPixels/s
• 存储带宽≥4000MB/s（大装配体加载要求）
