用CATIA中的线框与曲面设计绘制麻花钢，用到草图，以及肋。

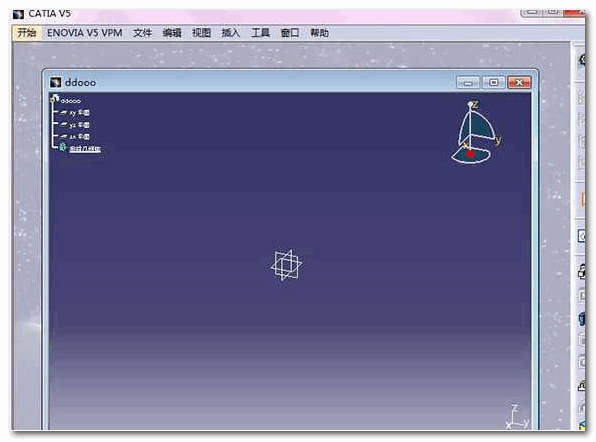

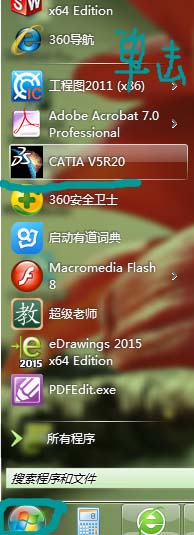

1、在开始程序种找到CATIA软件程序，左键单击打开程序；

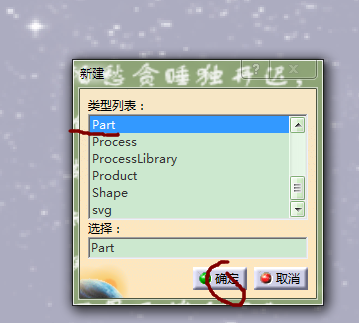

2、用快捷键CTRL+N建立一个PART文件，命名为麻花钢；

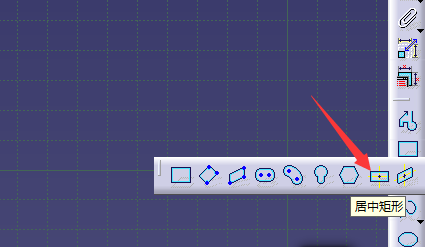

3、选择XY平面，进入草图，选择中心矩形绘制一个6X6的正方形，标注尺寸，退出草图；

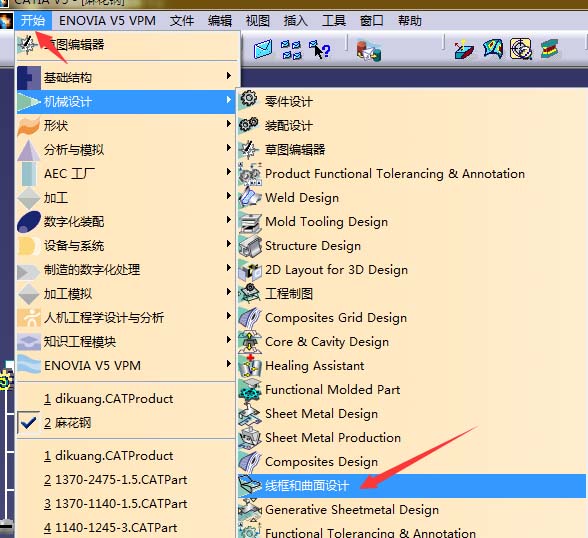

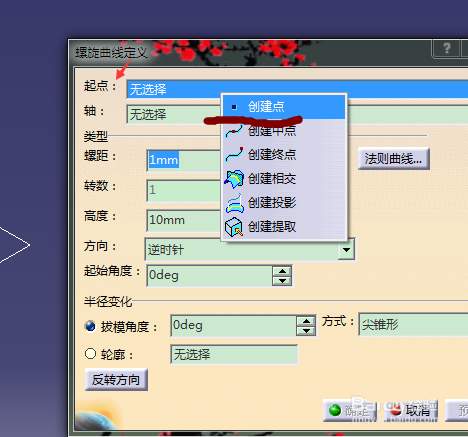

4、在“开始”选择曲面线框设计，选择“螺旋线"起点设置，y=2,确定，轴线选择Z轴，螺距设为100，高度设为200，确认；

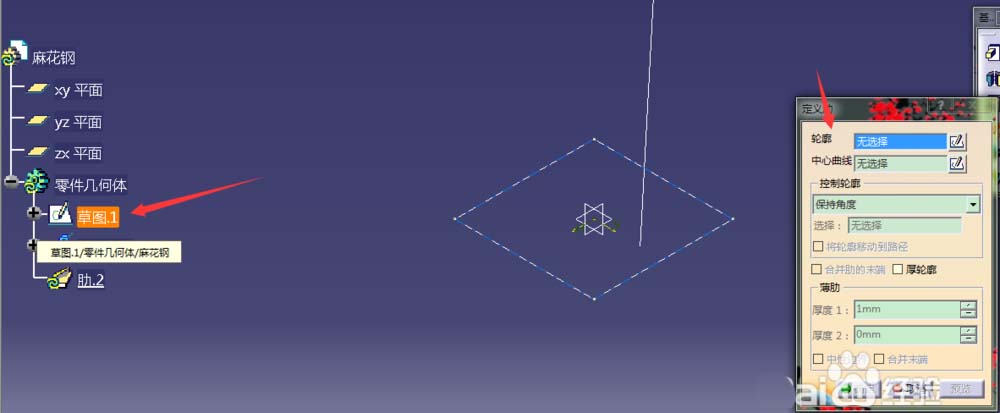

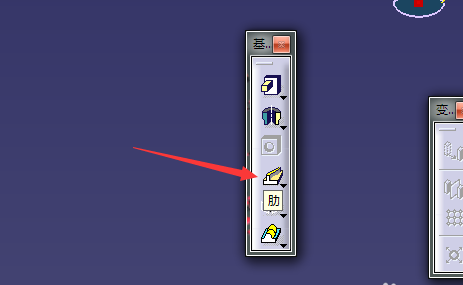

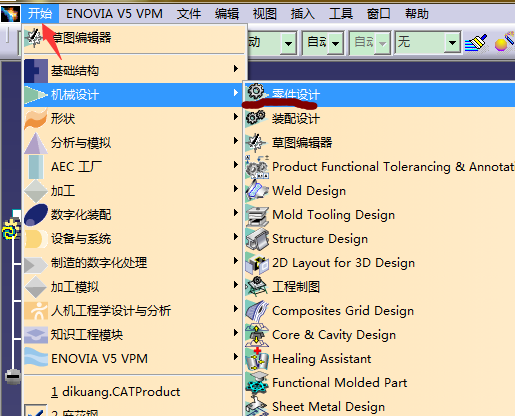

5、在“开始”选择零件设计，选择肋，轮廓选择草图1，中心曲线选择螺旋线2，控制轮廓选择拔模方向，选择Z轴，确认；

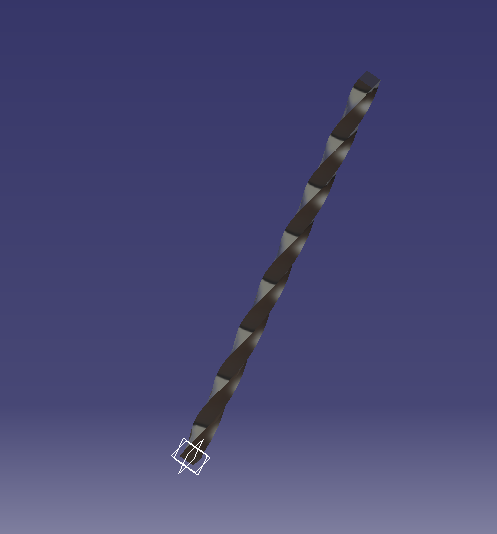

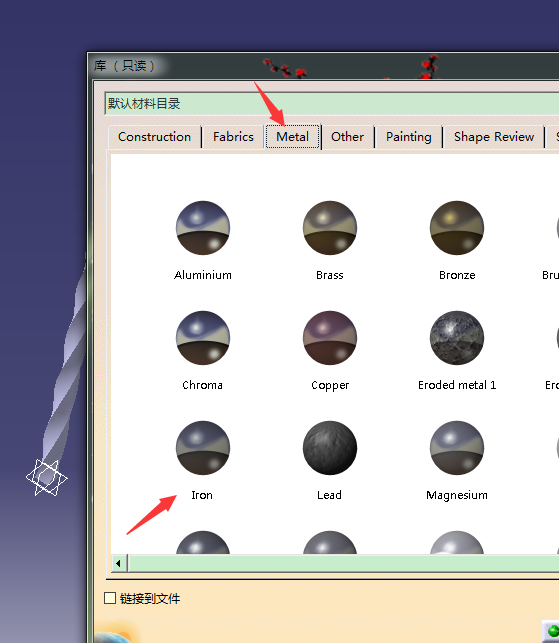

6、添加材质，麻花钢绘制完成。
