CATIA工程制图中的形位公差设置方法

形位公差是工程制图中的重要概念，涉及到的概念非常多。

如上图所示，形位公差有关于元素本身特征的形状公差，直线度、平面度等，通常这种形位公差是没有基准要求的；也有轮廓公差；还有关于位置的定向、定位或跳动的公差，通常这种公差都要求有基准要求，即需采用基准特征命令创建基准，并在形位公差中予以标注。

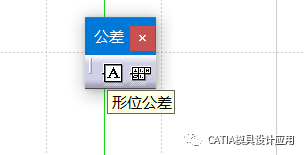

启动形位公差命令，选择标注特征后，将弹出形位公差定义对话框。

我们可以定义一个垂直度。

效果如下：

形位公差相关知识很多，其实恒拱有一些也不是很清楚，所以就不多做展开了，若有小伙伴有相关的资料，可以分享，我们以后做专题。

下面，展示一个稍微复杂的标注，留一个问题吧：那个圈儿M是神马意思呢？
