制作专属自己的Altium Designer原理图Title Block模板

起源

AD在默认的配置下，每次新建的原理图都在右下角有一个Title Block，但是这个Title Block用法有点儿……怎么说呢，我能想到最恰当的形容词就是——脱了裤子放屁，太累了。使用这个Title Block的话，你先需要修改Options > Document Parameters 里对应的参数（Title Block里有的），改到这里时，Title Block里还是空的。后面的操作就绝了，先Place String，再在文本输入的地方输入"=你想要改变的参数名称"，然后你就可以放置字符串在Title Block里面了。（我：？？？）这和我直接放入字符串有什么区别？好像没有吧？

   因此，我开始寻找 一种不那么累的方法，自定义属于自己的Title Block，并且能够把想要修改的参数固化在原理图内部，不能够随意的移动。

第一步：找到AD的模板文件夹，并对里面的内容进行修改

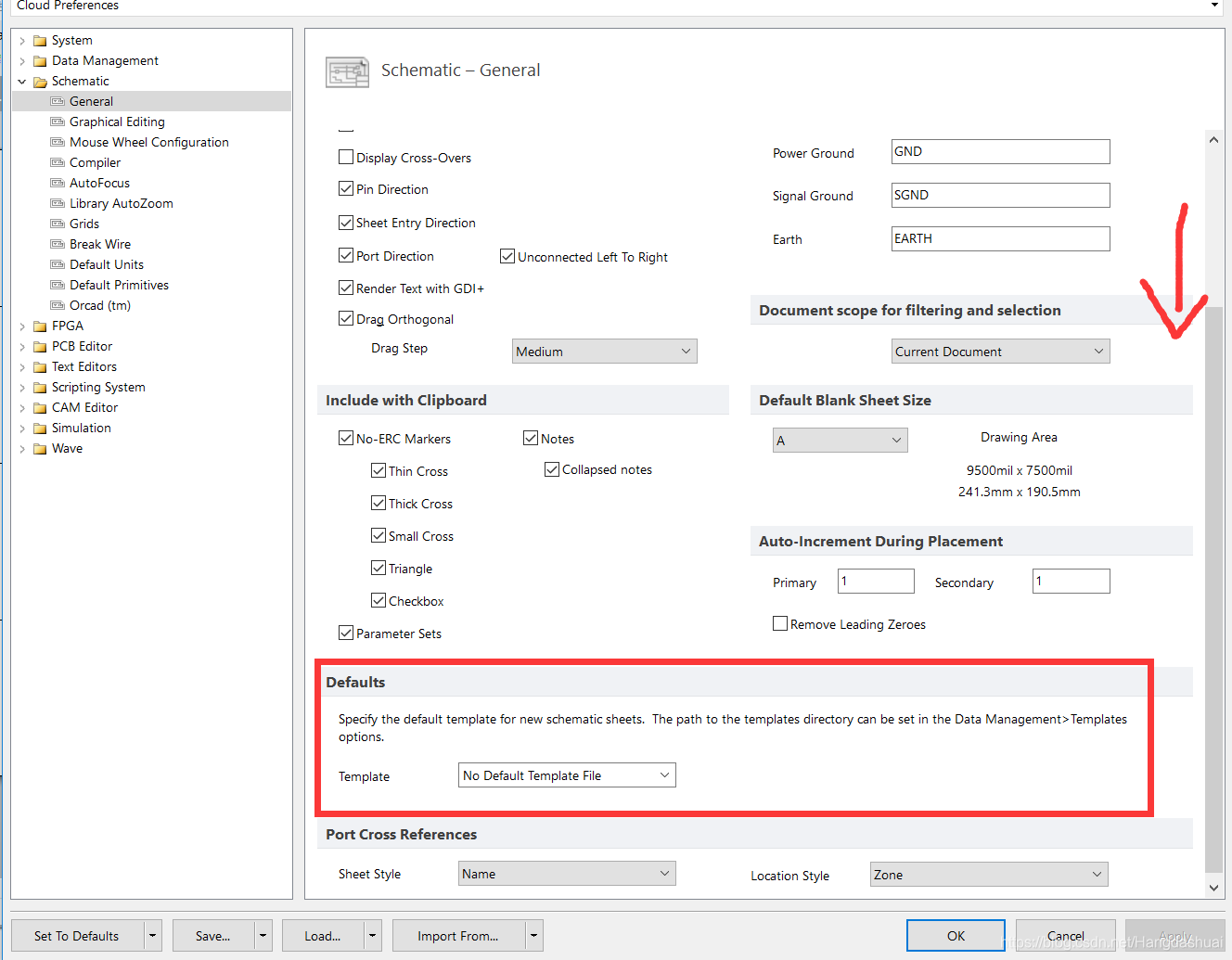

Tools > Schematic Preferences > General


   根据它的提示我们进入

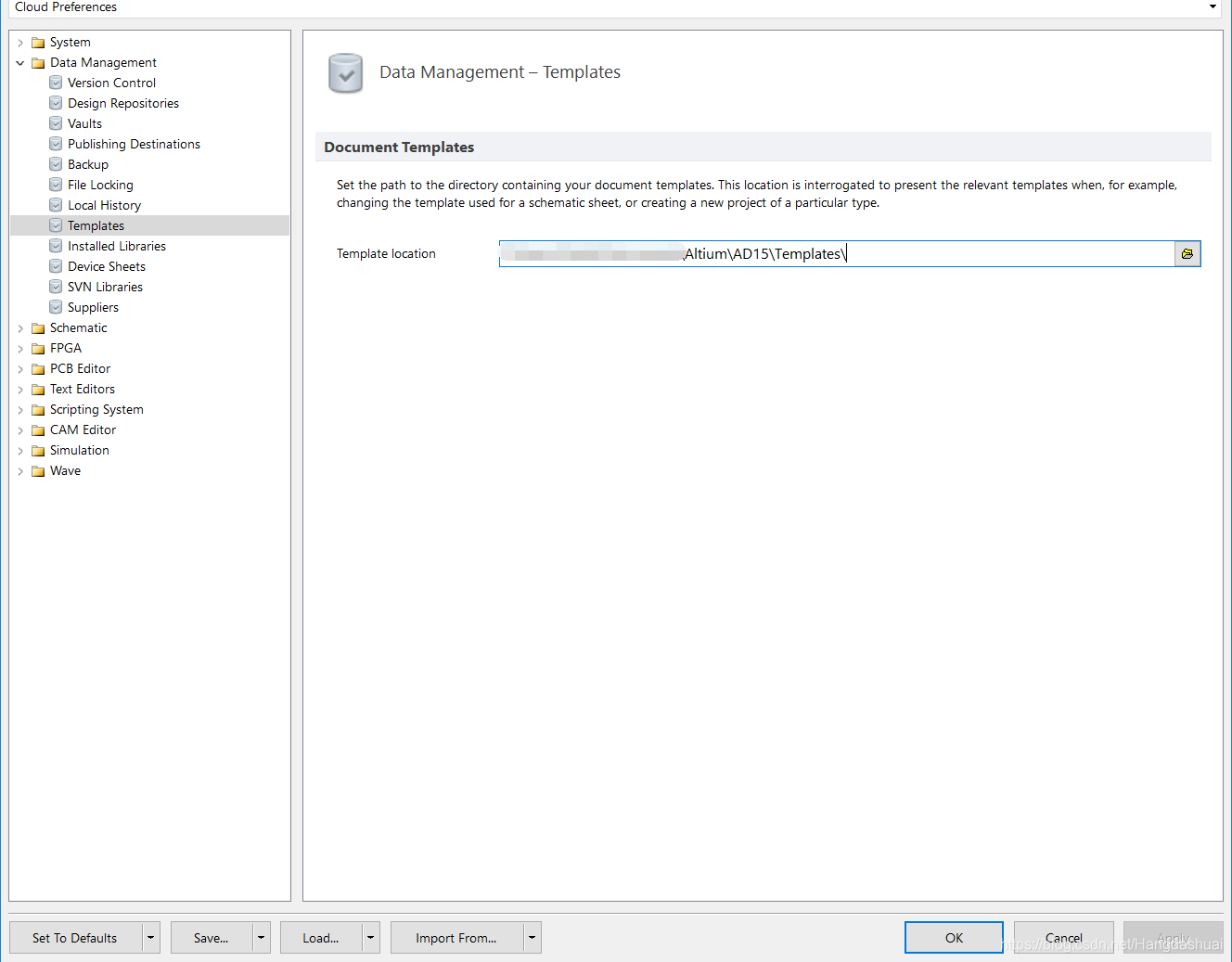

Data Management > Templates

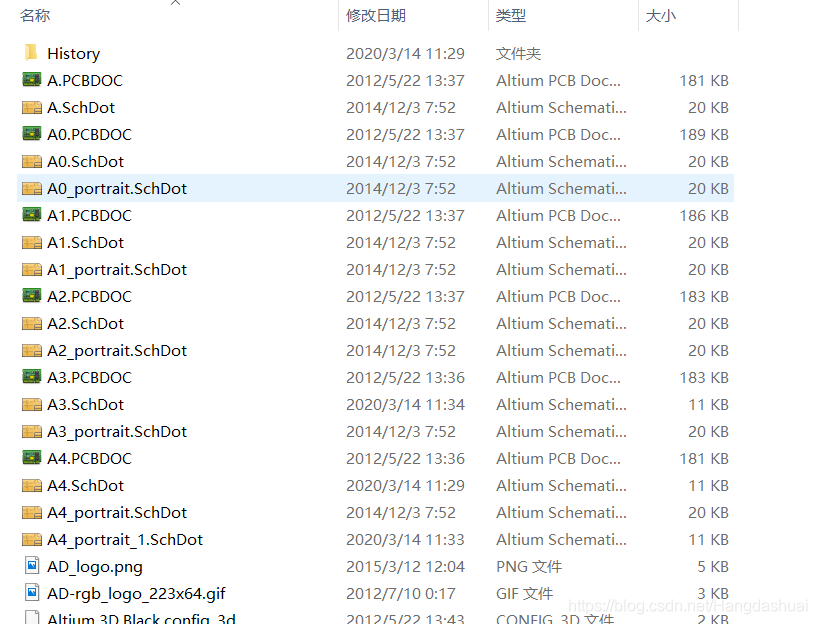

   进入该文件夹，你会看到如下文件：


   其中的A0-A4的.SchDot文件就是我们需要的模板文件了，带有portrait后缀的指竖向的文件形式。我们选取最常用的A4模板，打开并进行修改。

   因为我的A4模板已经被修改了，下面我会用A2模板来示范，其实都是一样的。

第二步：修改模板，并进行调用

打开模板文件，看到右下角的Title Block，此处的Title Block是可以随意修改的哦~

   下面，我就以他的原生模板为例，展示如何加上一个方便修改的不可选择的参数。

   首先Tools > Schematic Preferences > Graphical Editing，

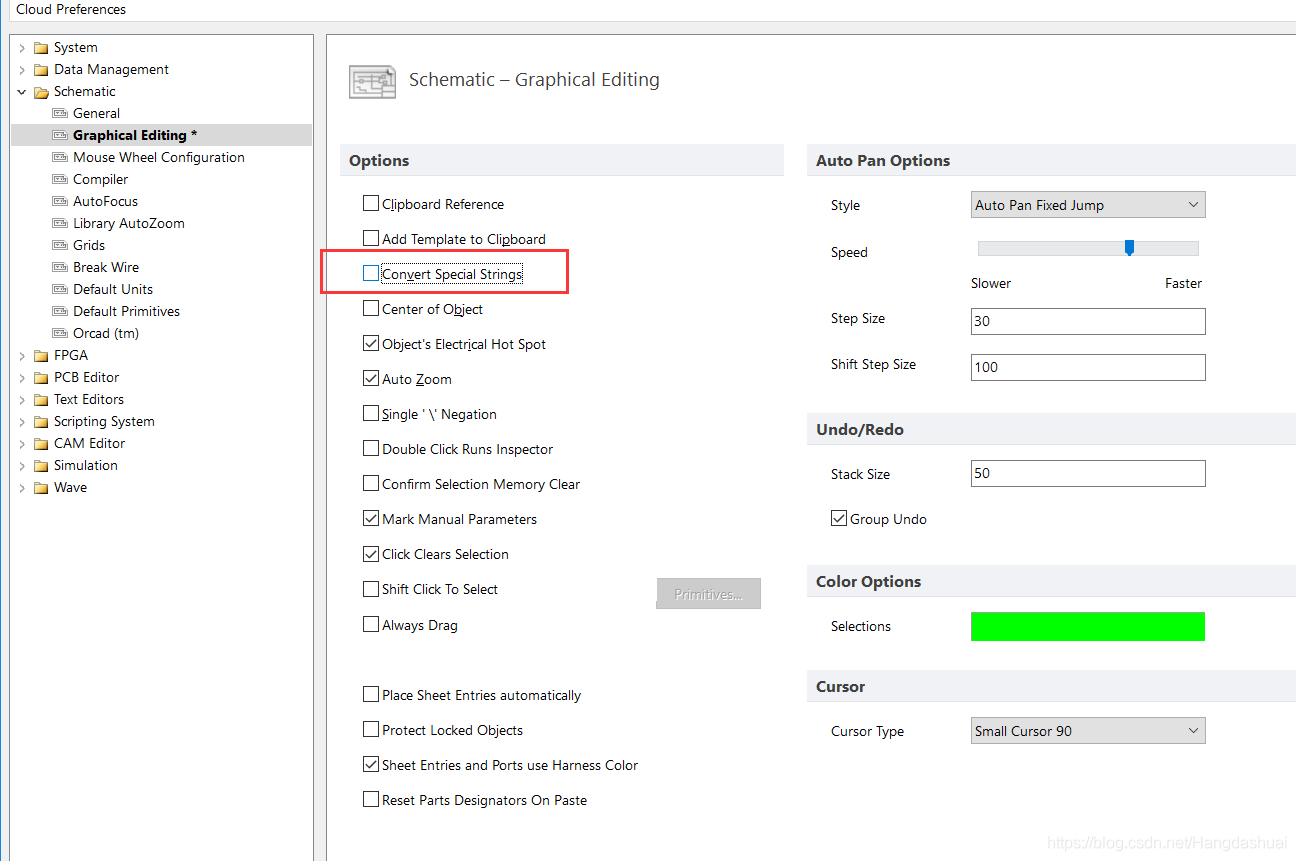

   将Convert Special Strings上的勾除去

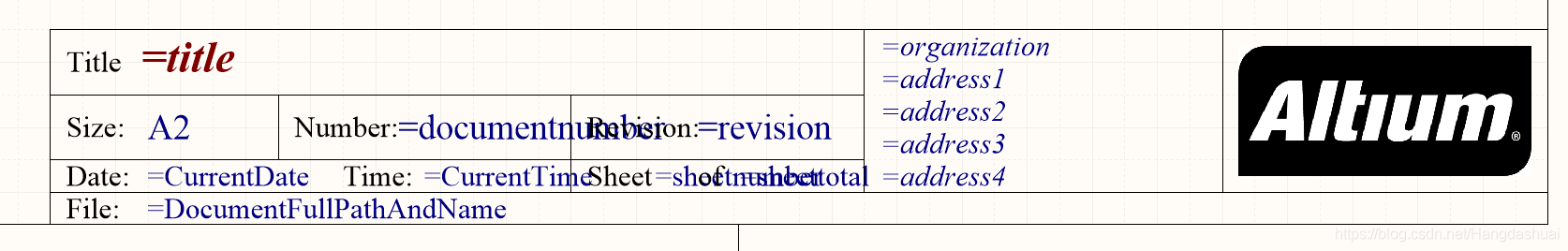

   确认之后，你将看到如下：

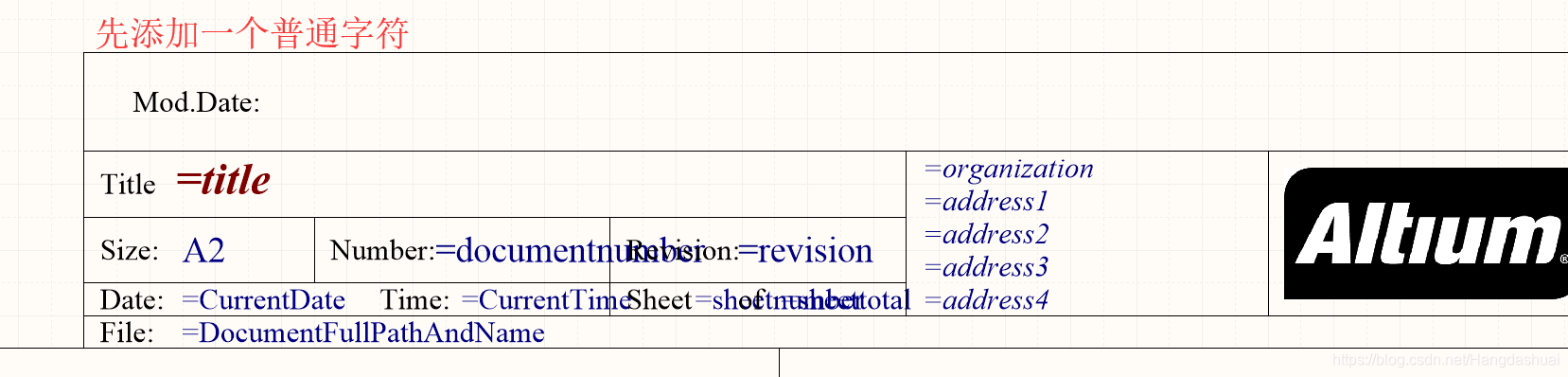

   这些等于号是不是看的很眼熟，没错，它们就是AD里的字符串关键字，这里的是已经添加好的，如果你要制作完全属于自己的Title Block，你可以把模板删除自己制作一个，但需要重新添加这些关键字，比如，我还想再添加一个文件改动日期：

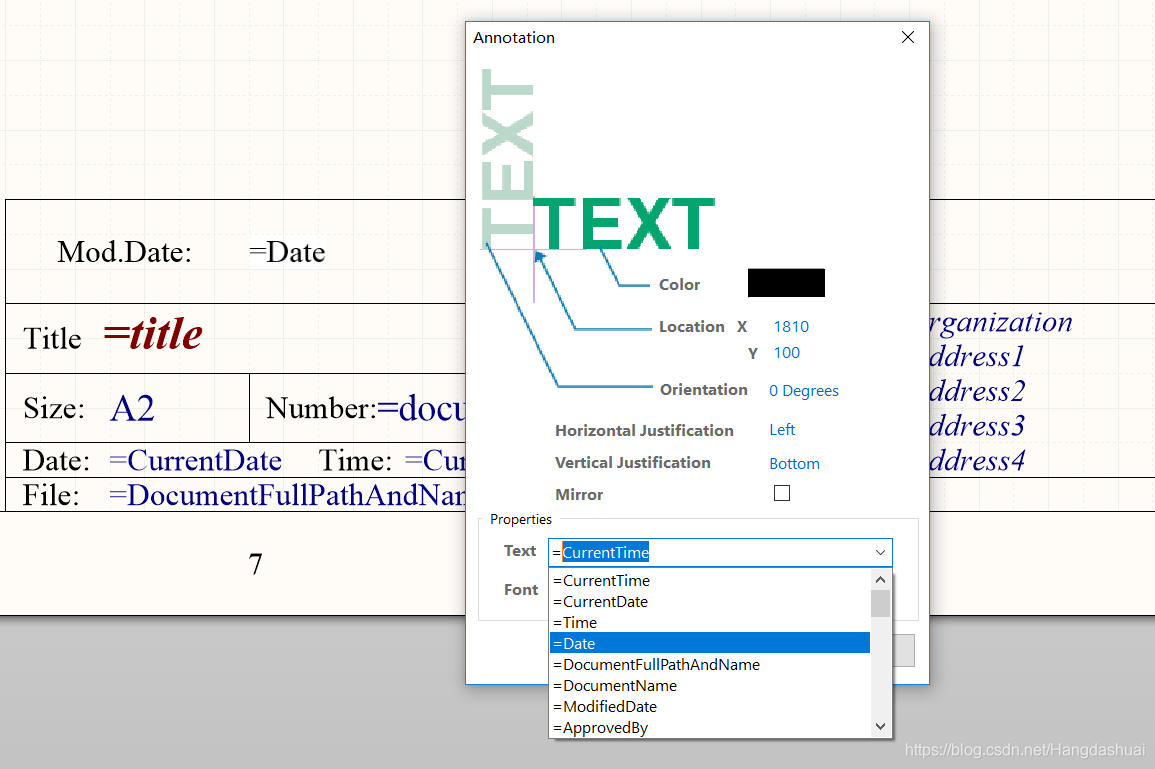

   在修改 文本框  中输入一个=，再选择=Data

再回到刚刚的Tools > Schematic Preferences > Graphical Editing

   重新把Convert Special Strings上的勾打回，然后确认，并保存文件，如果不想改动原始文件的可以将文件另存为其他，文件名最好还是使用A4并在后面加上后缀，如A4_1.SchDot，路径保持不变。

下面我们来看看效果，

   先进入Tools > Schematic Preferences > General

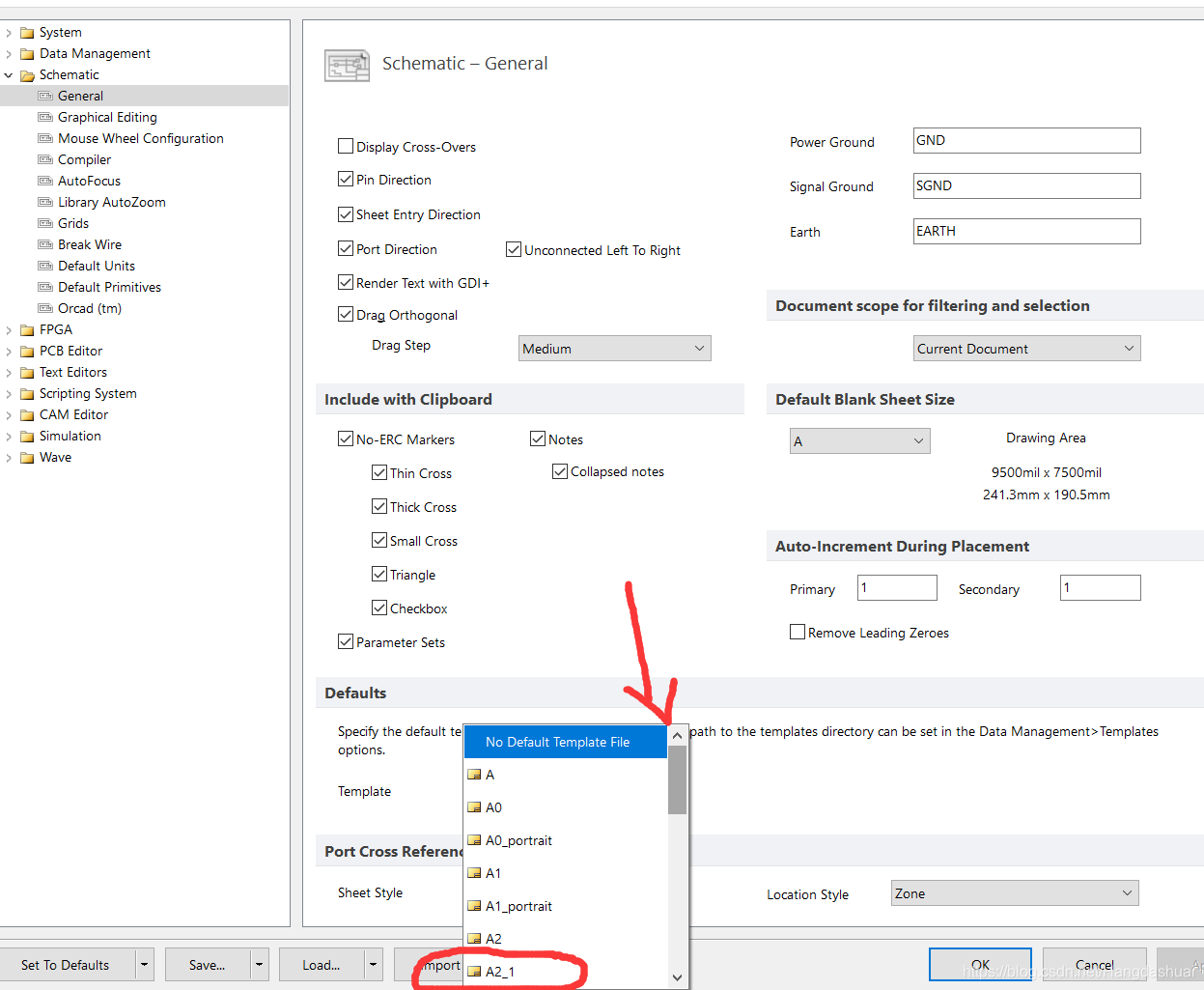

   选择刚刚的建立的模板文件作为模板：

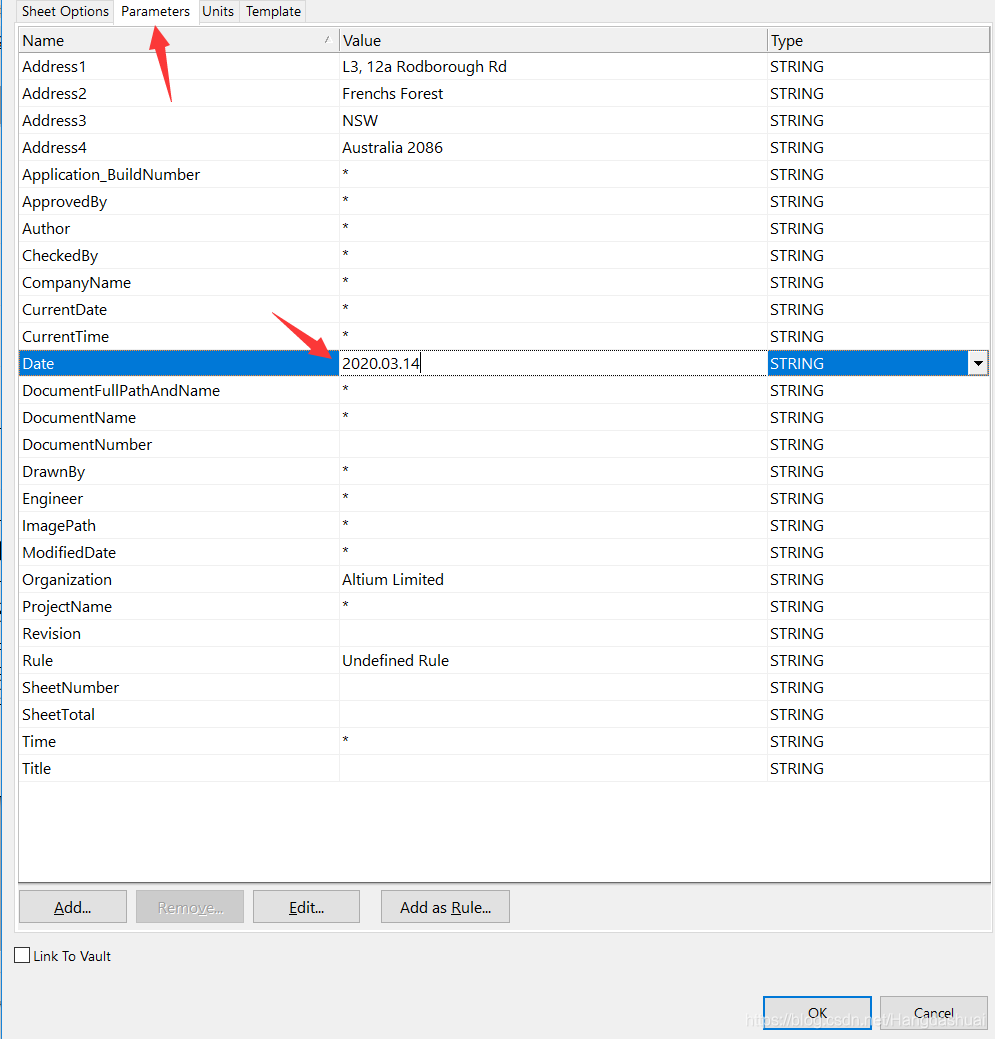

   下面再新建一个原理图文件，进入Design > Document Options，并在第二项Parameters中找到Data，并在后面的文本中输入我们想要的内容，比如2020.03.14：

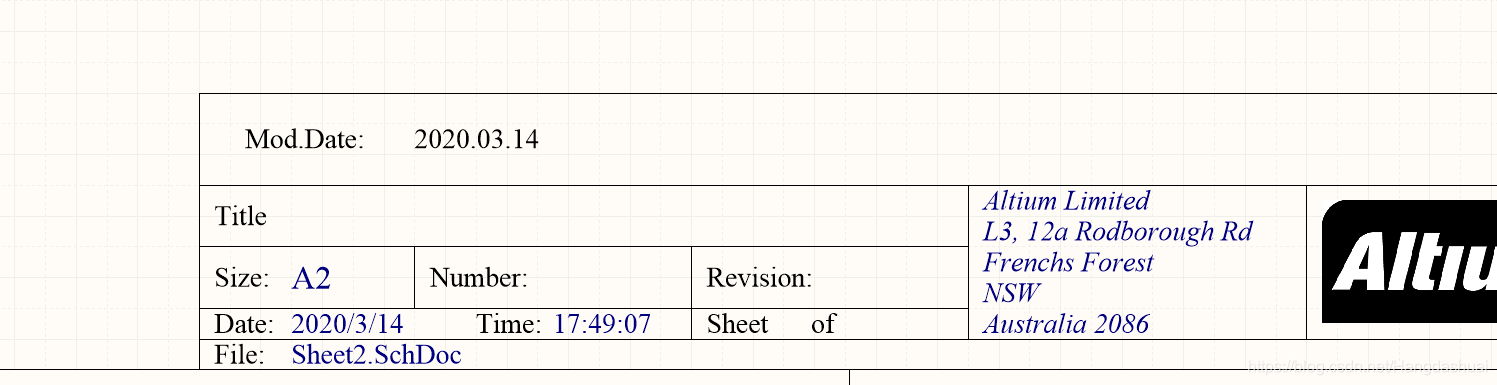

   保存修改后你就会发现，Title Block中的数据也跟着改变了，而不需要你另行添加了。


   而且这个数据是固化在原理图里面的，不能被选中，也不能随意移动。

尾声

看到这里，我想你已经掌握了制作属于自己的Title Block的基本方法了。但是这种方法也有不足之处，就是，每次你需要更换原理图的尺寸时，你必须相应的更改模板，否则你的原理图会出现如下情况：


   如有大神路过，若能够指导一下 解决 这个问题的方法，提点小弟一番，将感激不尽~
