机械设计：NX2007（UG）有限元分析教程1——简单物体分析

机械–NX2007(UG)有限元分析教程

有限元分析是非常有用的一个功能，在我们做机械设计时，可以在设计时就知道系统的性能，变形程度，可以根据变形情况做结构加强。

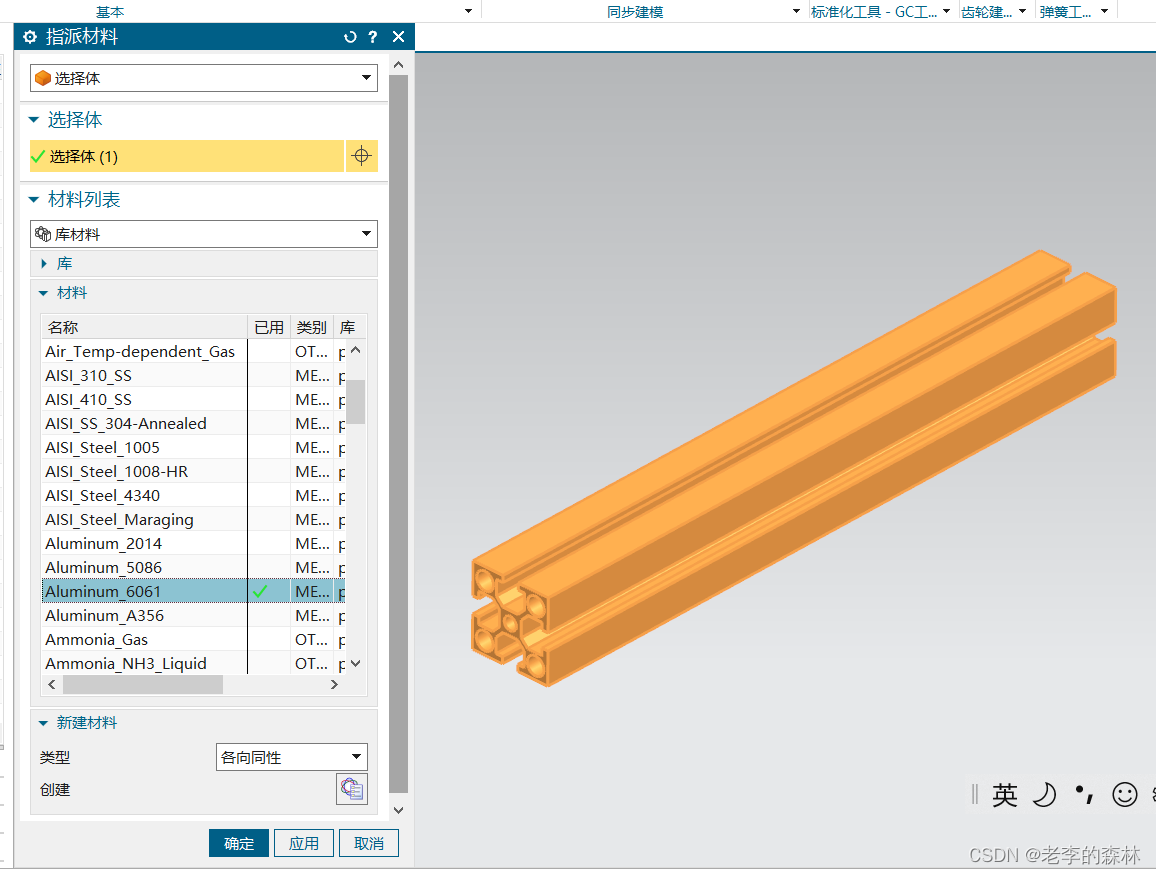

1 指派材料

在机械结构画好以后，需要指派材料，我们一般用的材料无非就是ABS，铝，铁，钢这些， NX  （UG）的材料库中包含了一些常用的材料，直接调用即可。

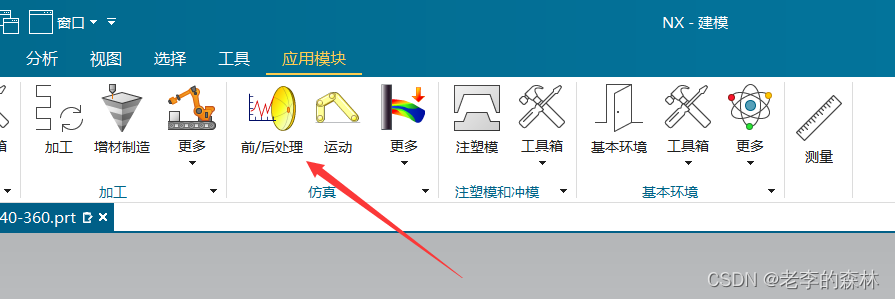

2 进入有限元分析模块

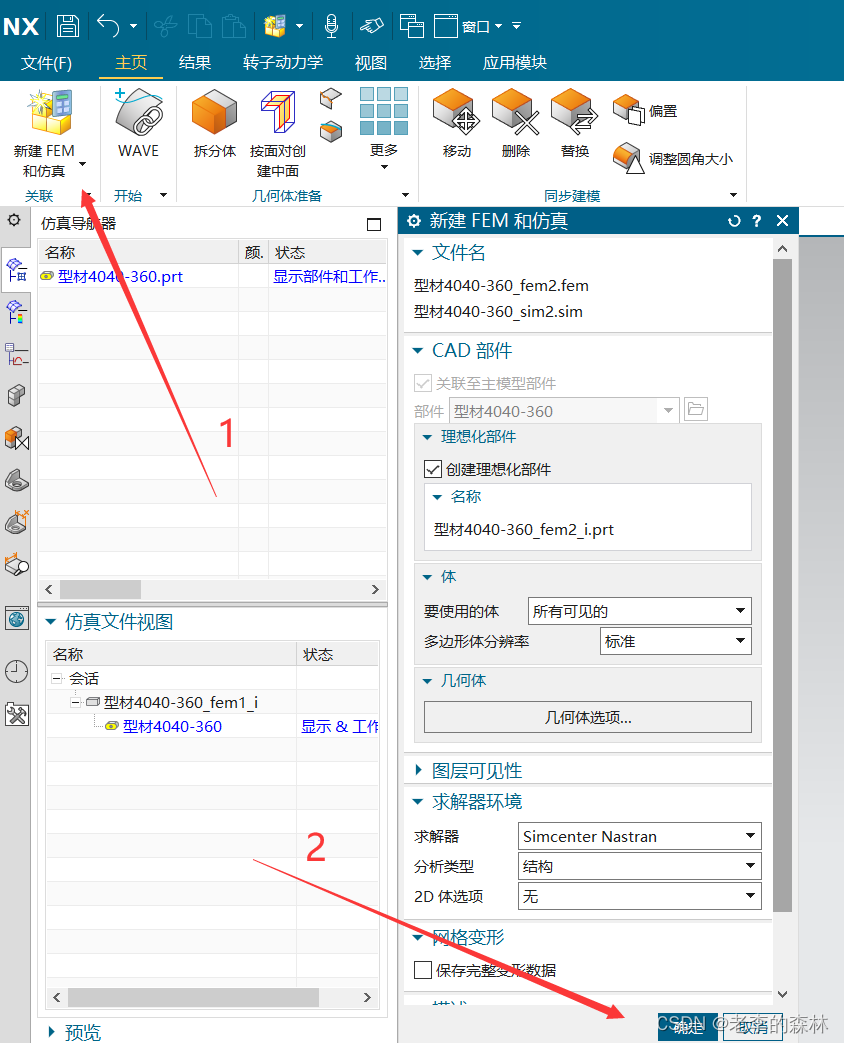

3 建立仿真

4 建立网络

也就是将我们画的矢量模型， 分割 为有限个单元网络，进行分析，这样可以简化计算量，也就是有限元分析的由来。

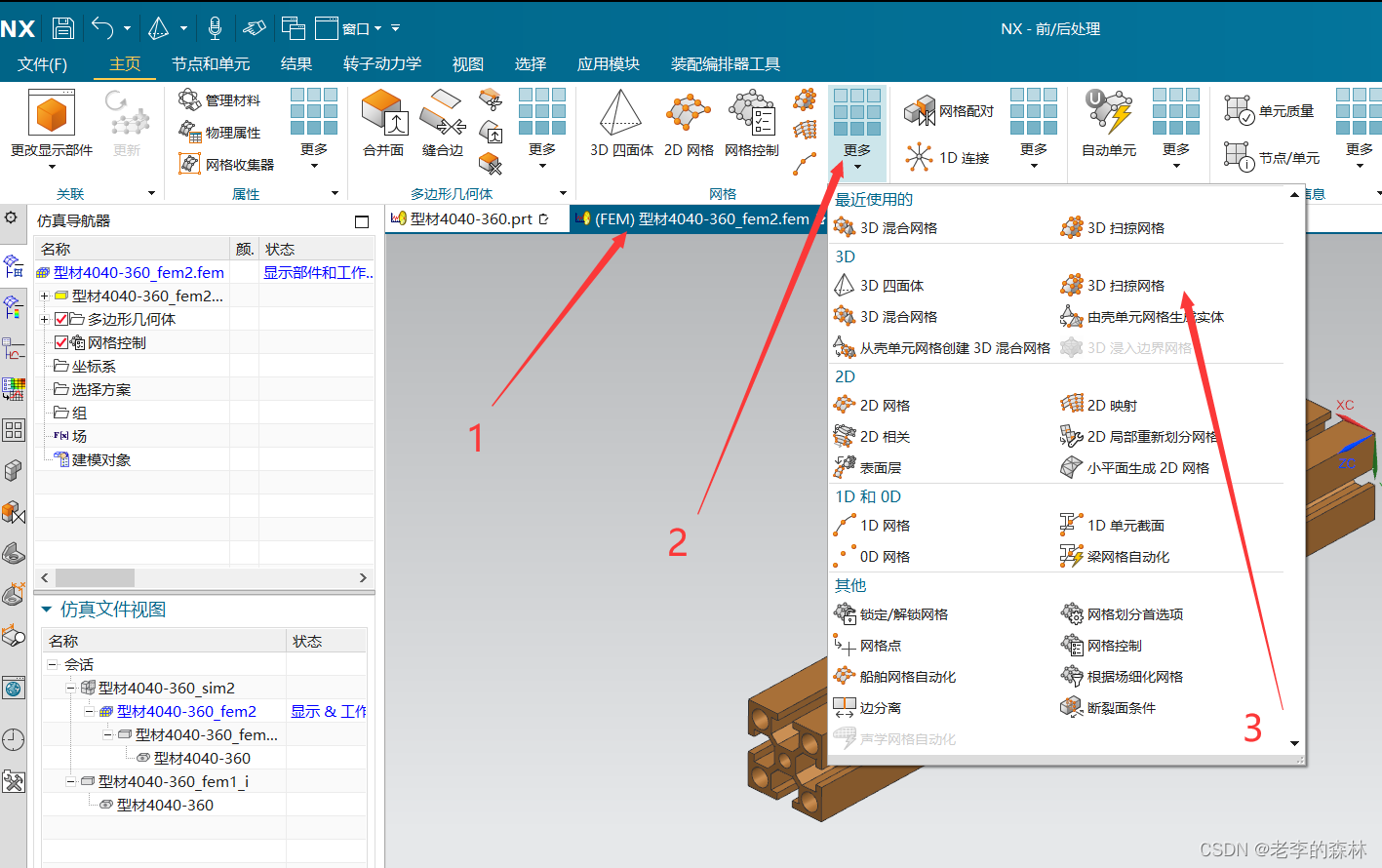

   如下图，

   1 选中 frm 文件

   2 更多

   3 3D扫描网络

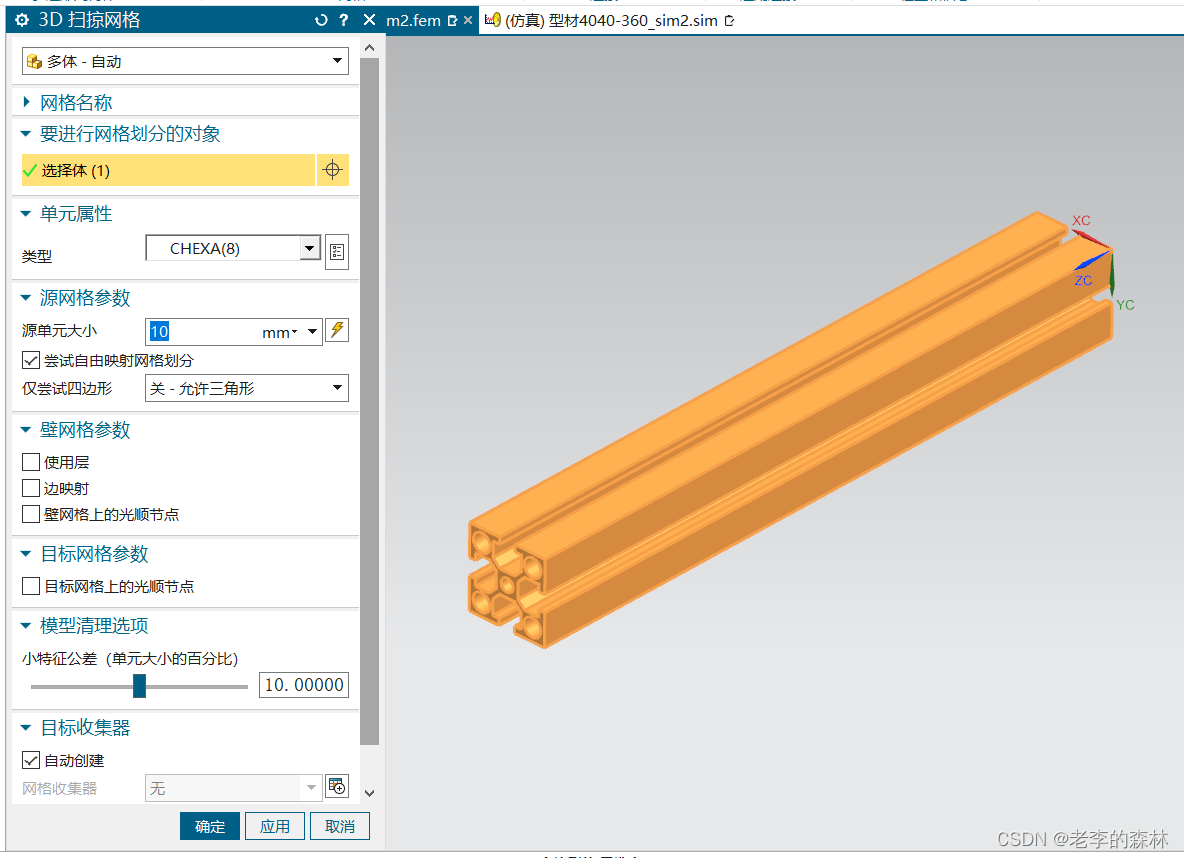

   弹出菜单后，选中生成的物体并确认

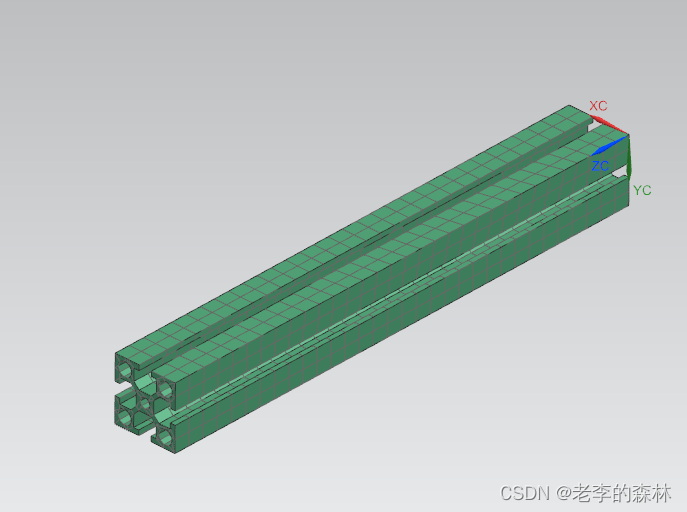

   生成有限元网络，如下图

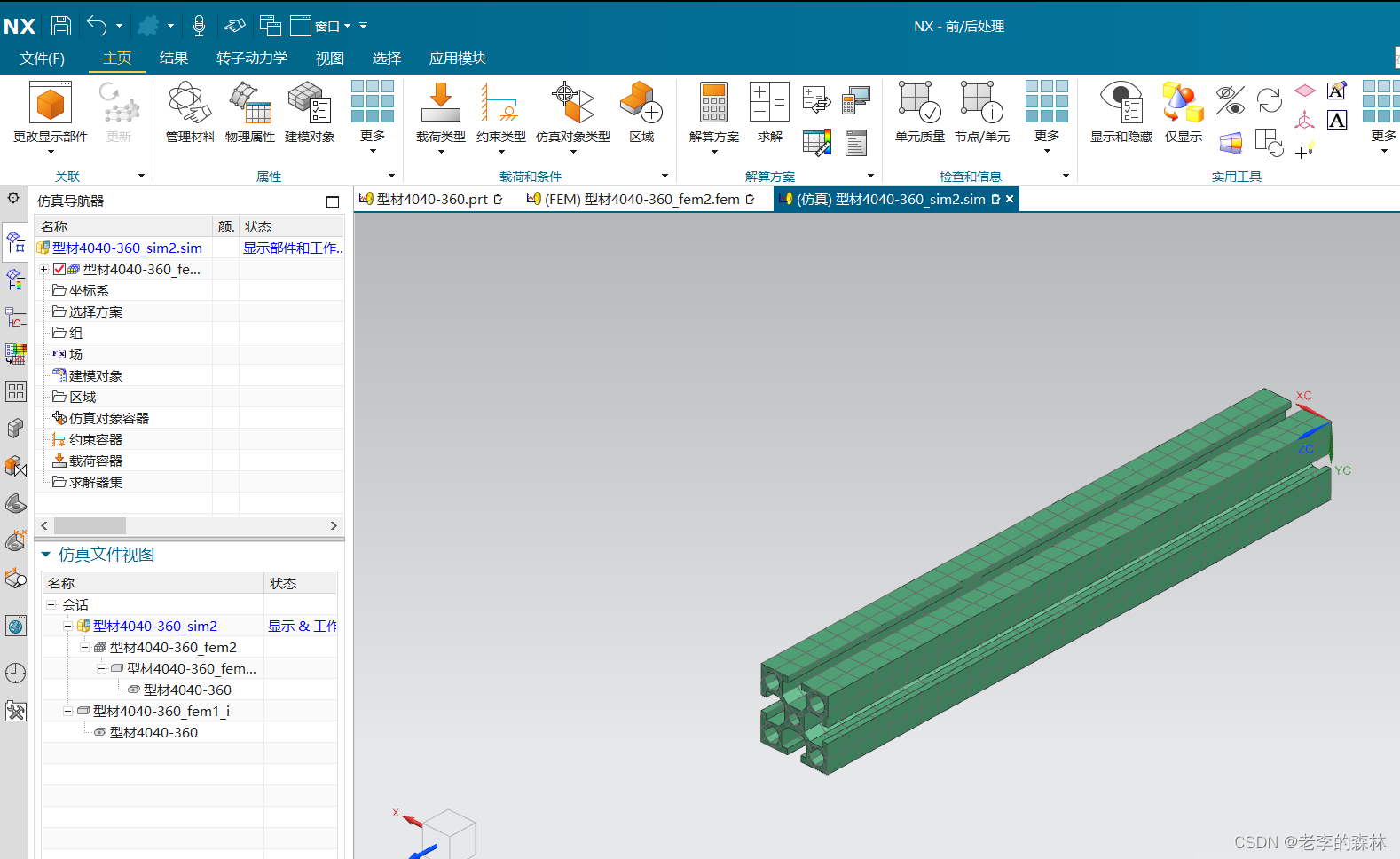

5 点击sim文件，切换到分析界面

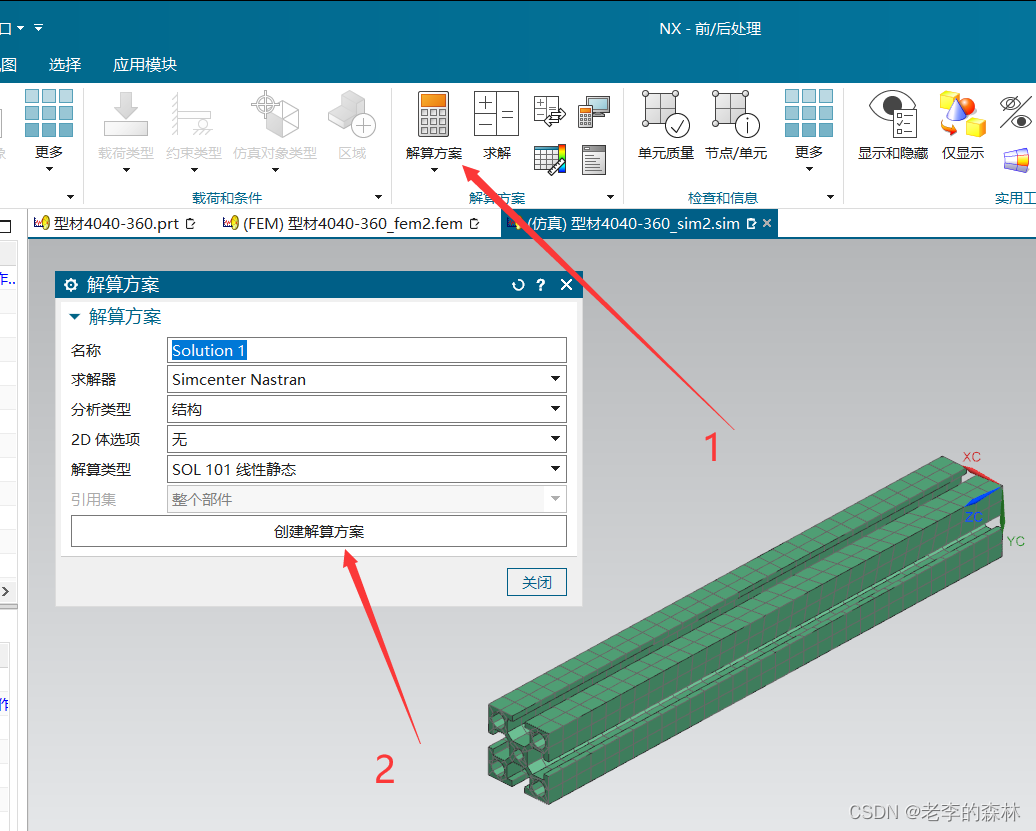

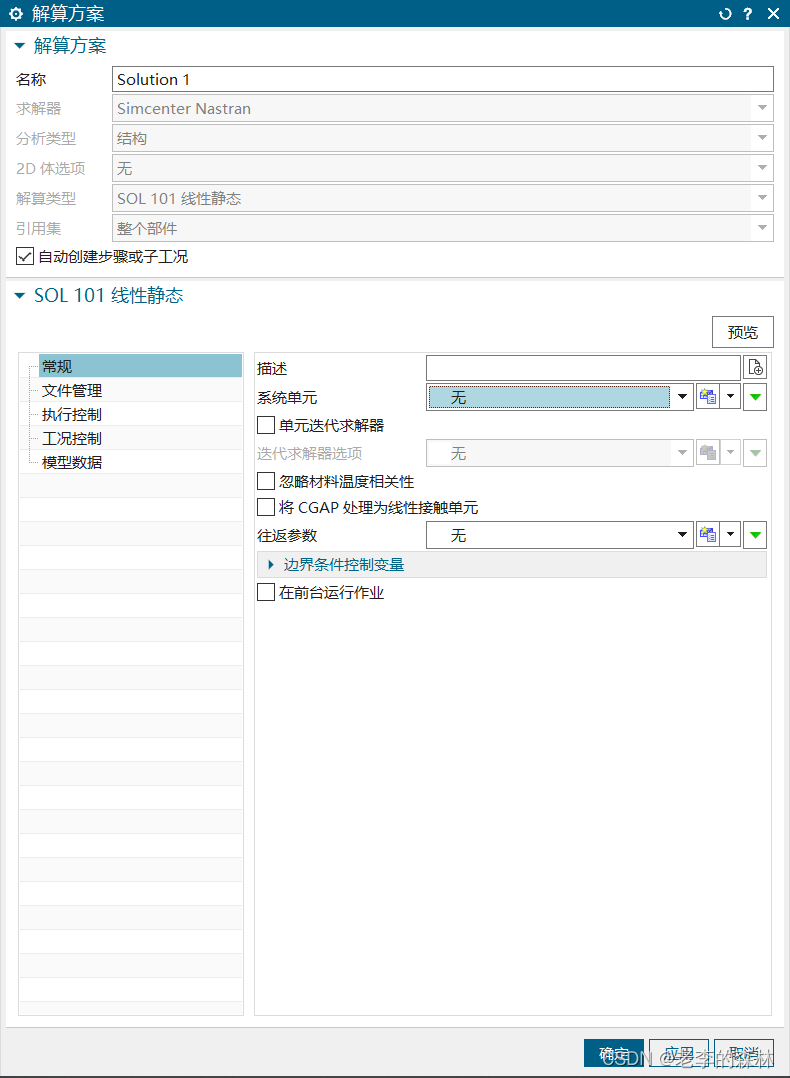

6 创建解算方案，参数默认

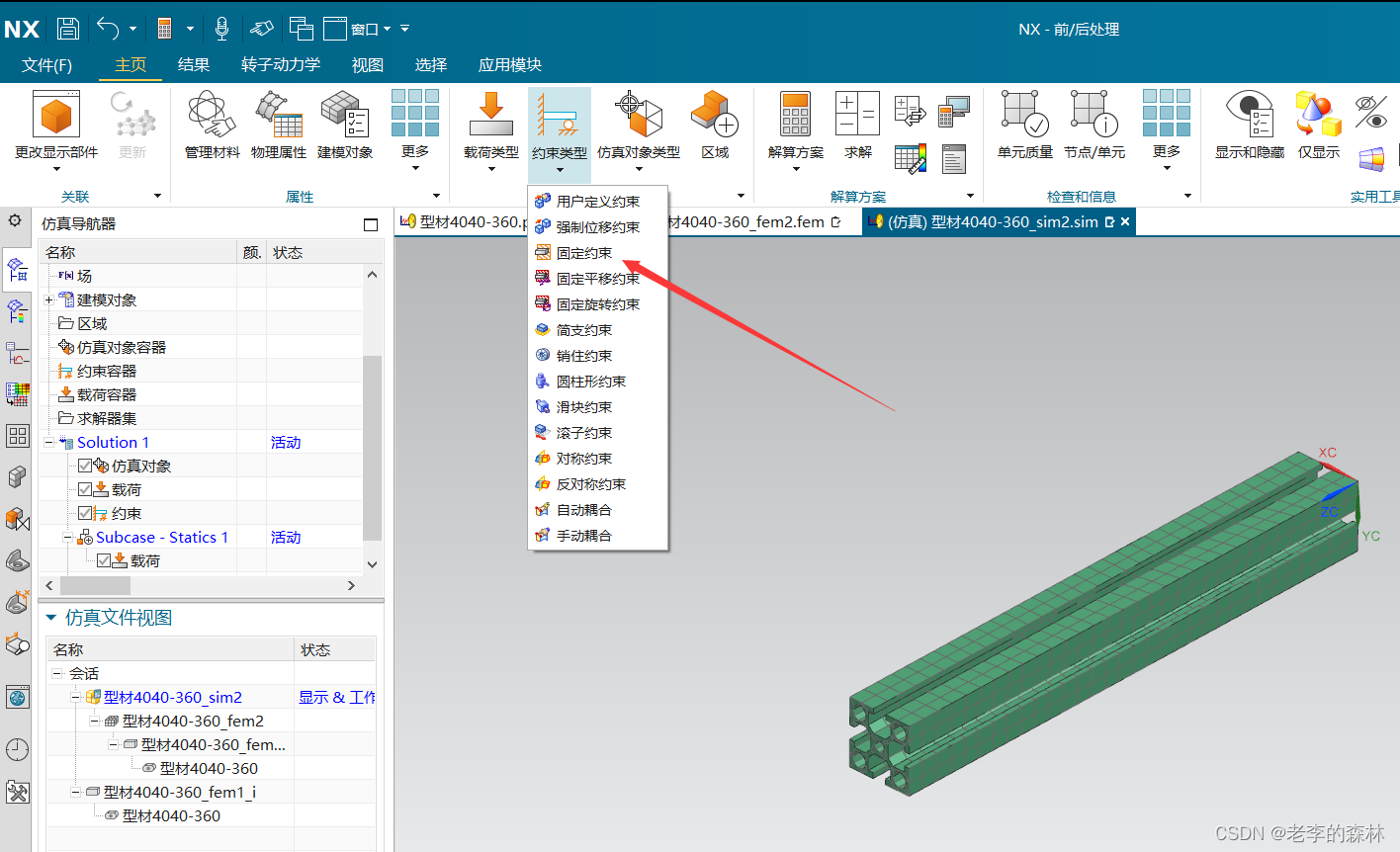

7 添加约束，也就是固定面

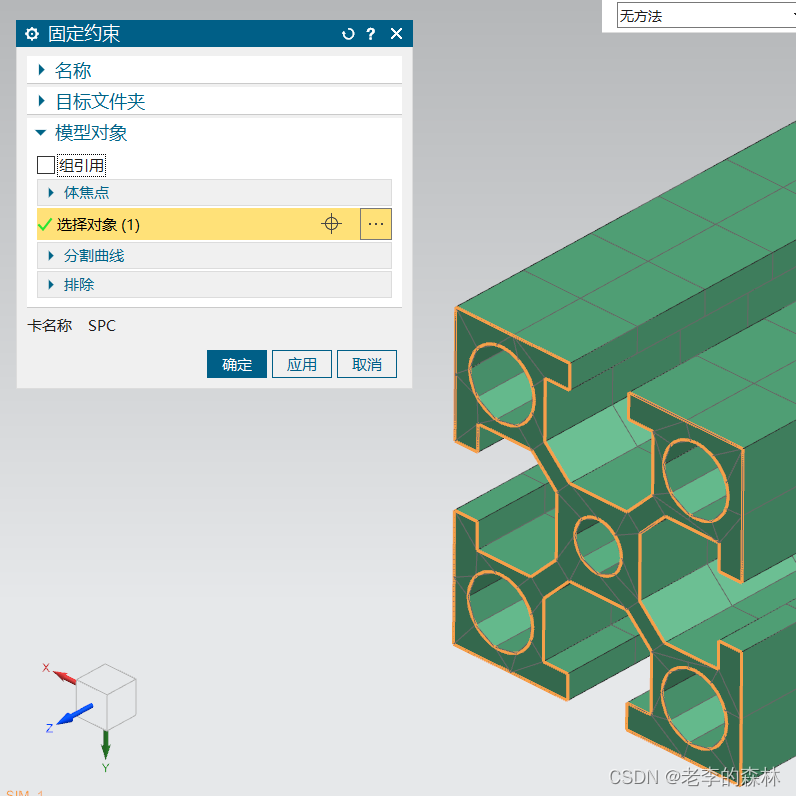

   选择一个端面添加固定约束

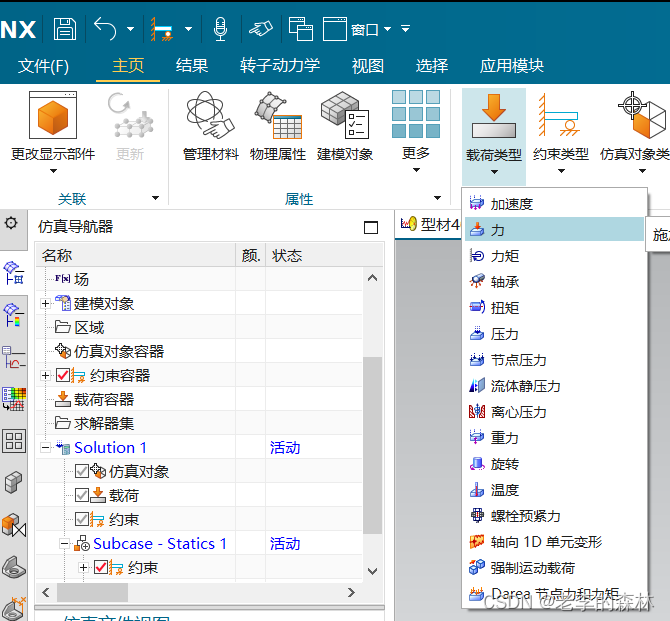

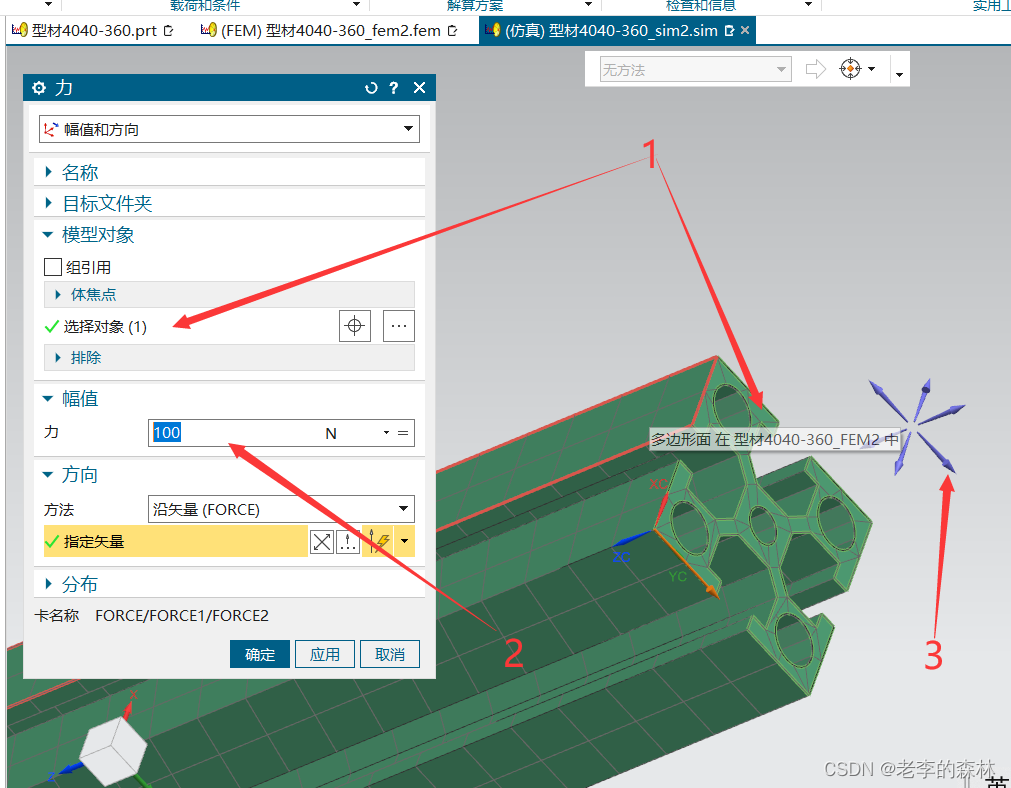

8 添加载荷

   选择另一个端面添加载荷，设置力的大小，选择好方向

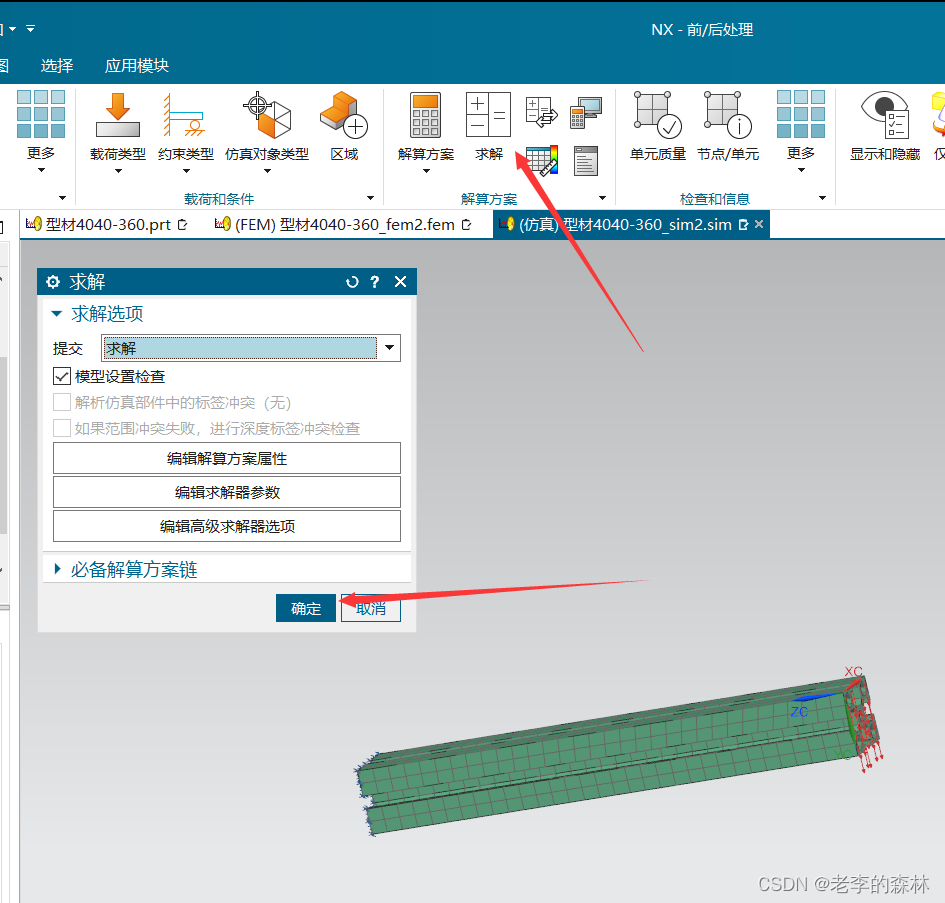

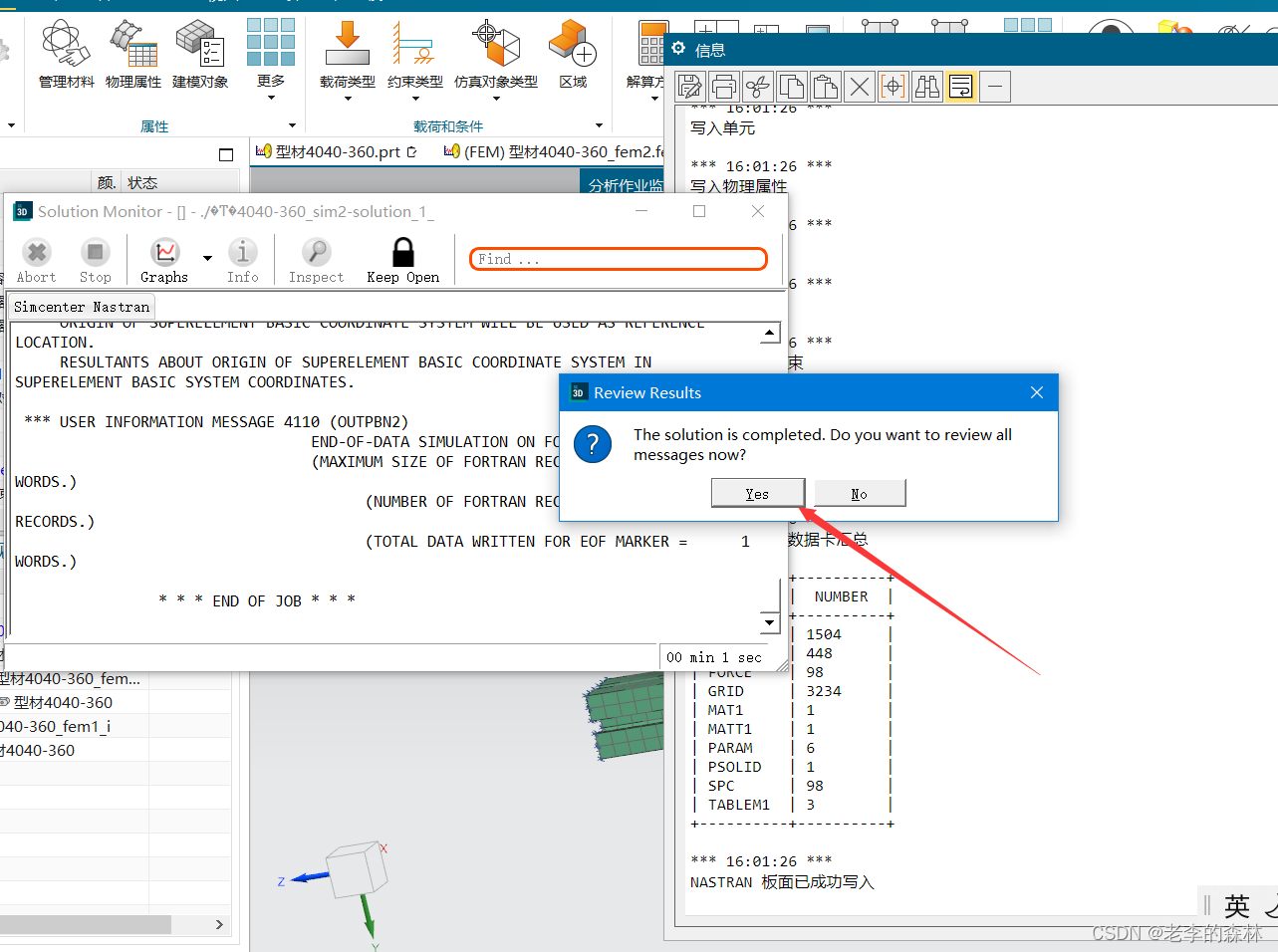

9 求解

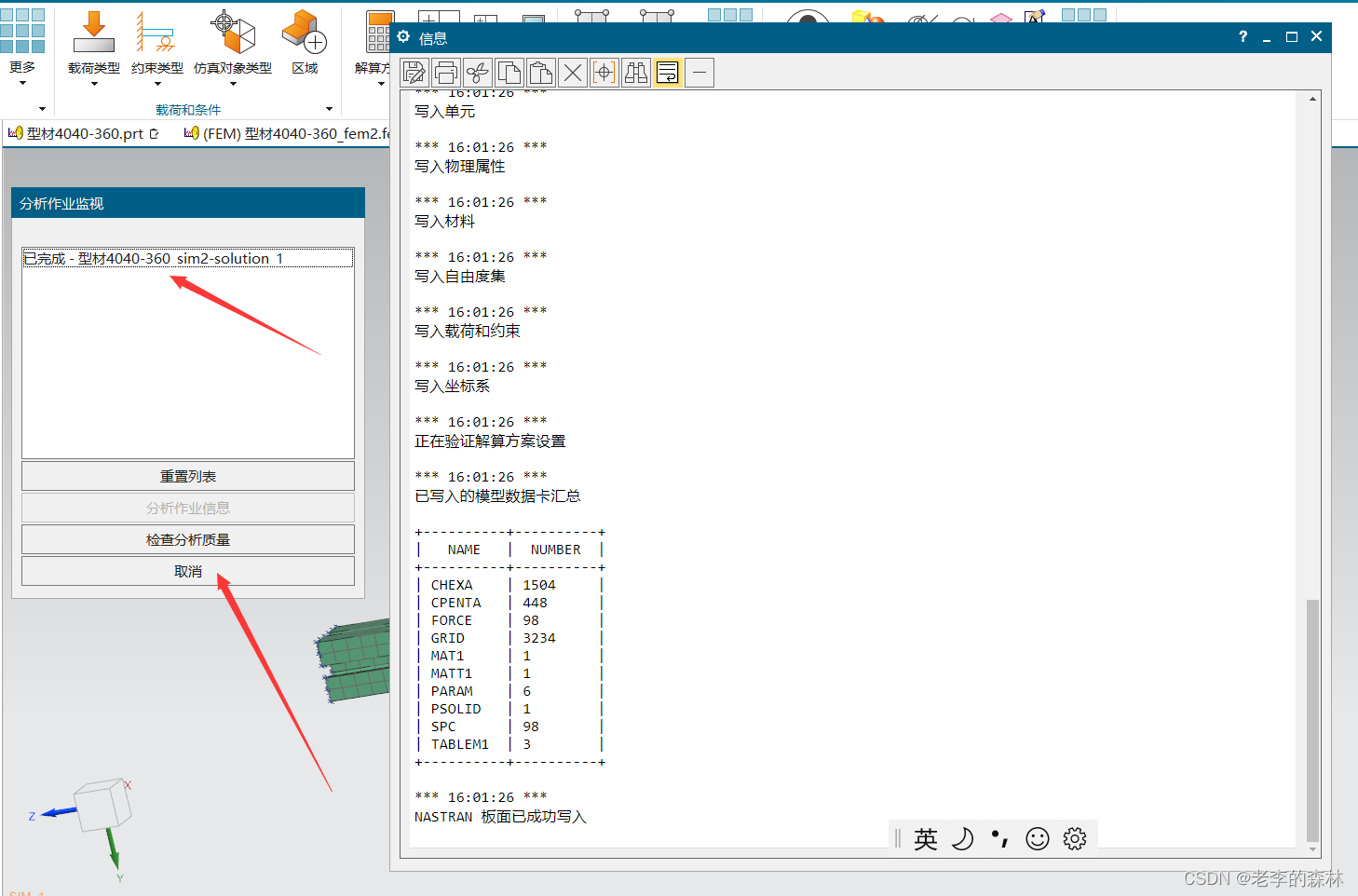

   分析完成后关闭 弹出窗口

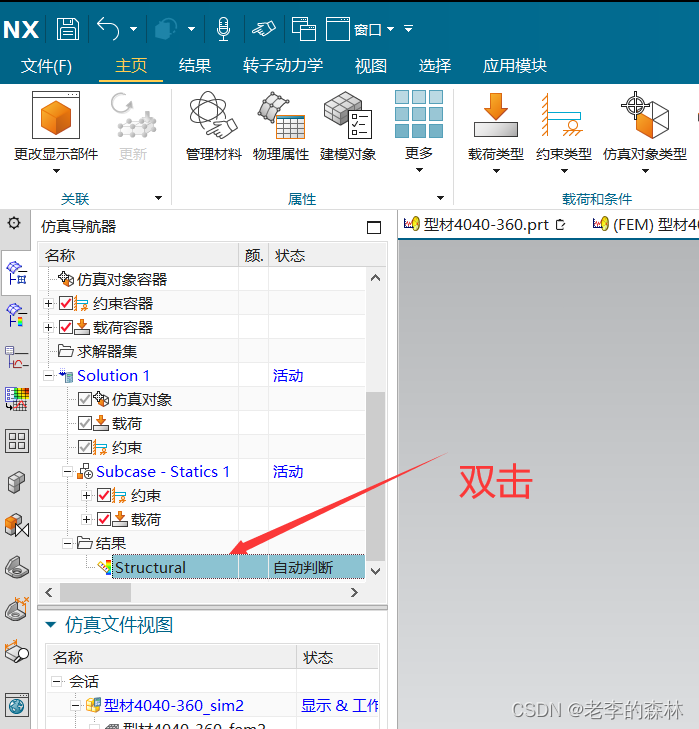

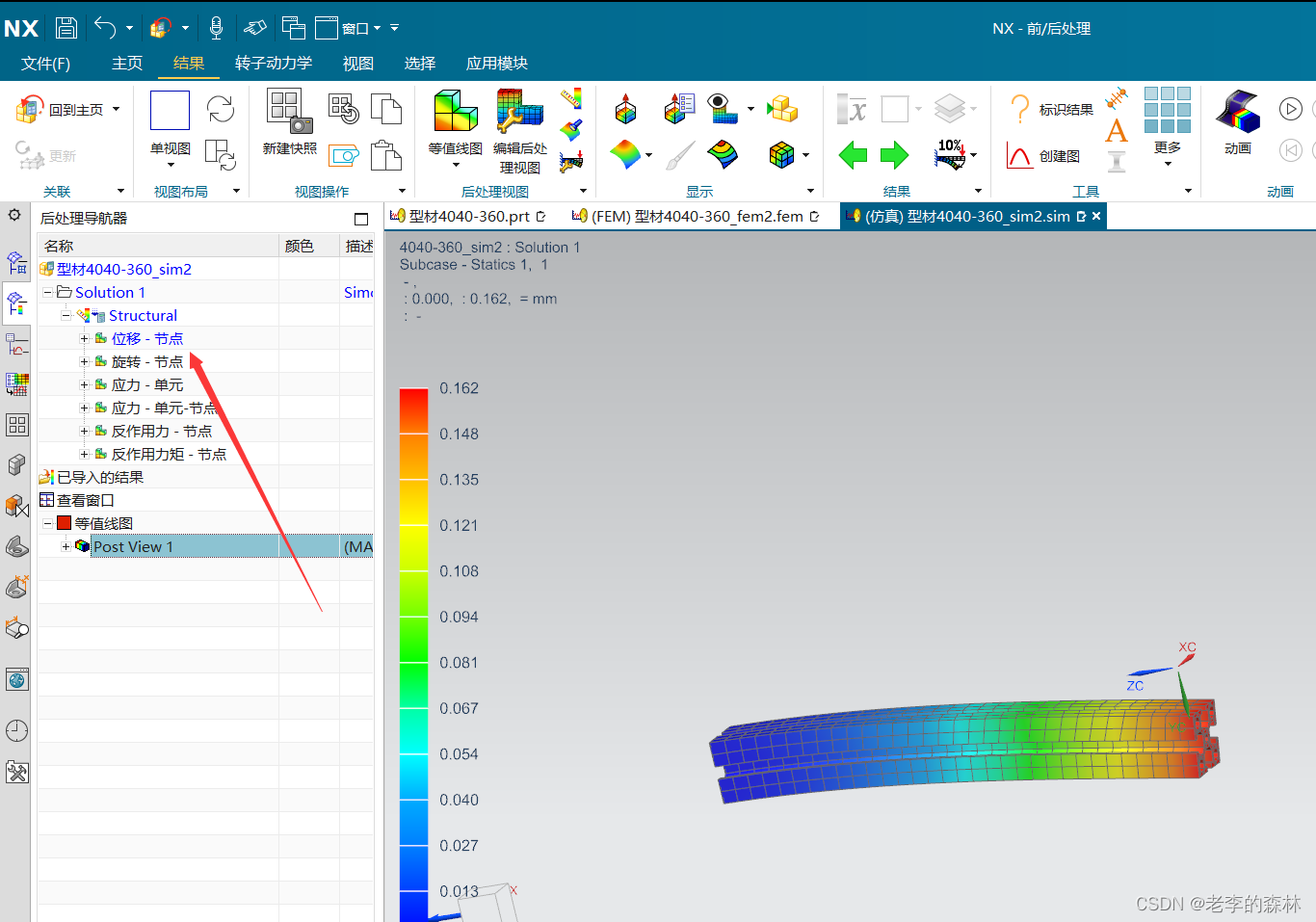

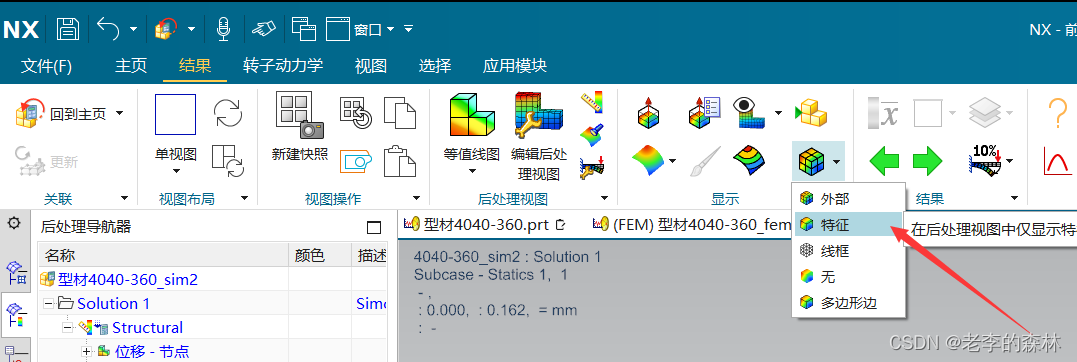

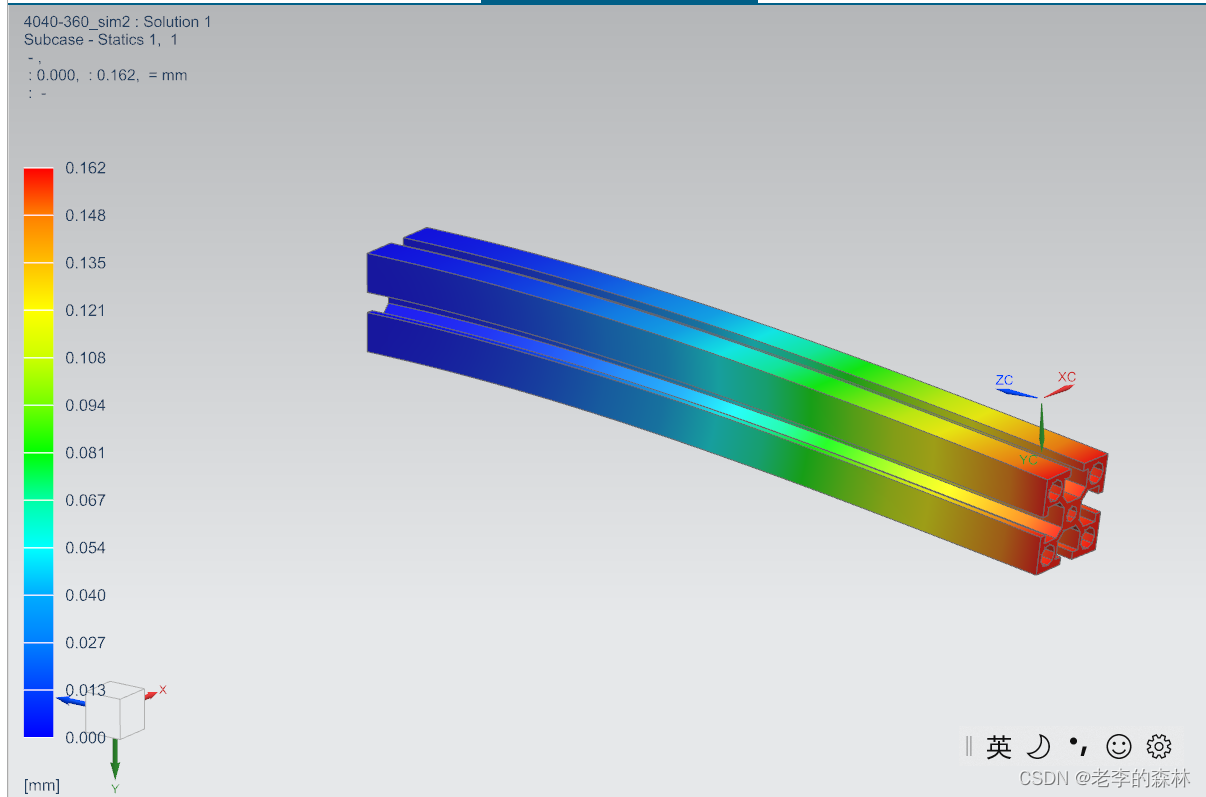

10 查看结果

   蓝色表示变形小的区域，越接近红色，表示变形越大，最左边有颜色与位移对应。

   本例中最大位移为0.162mm

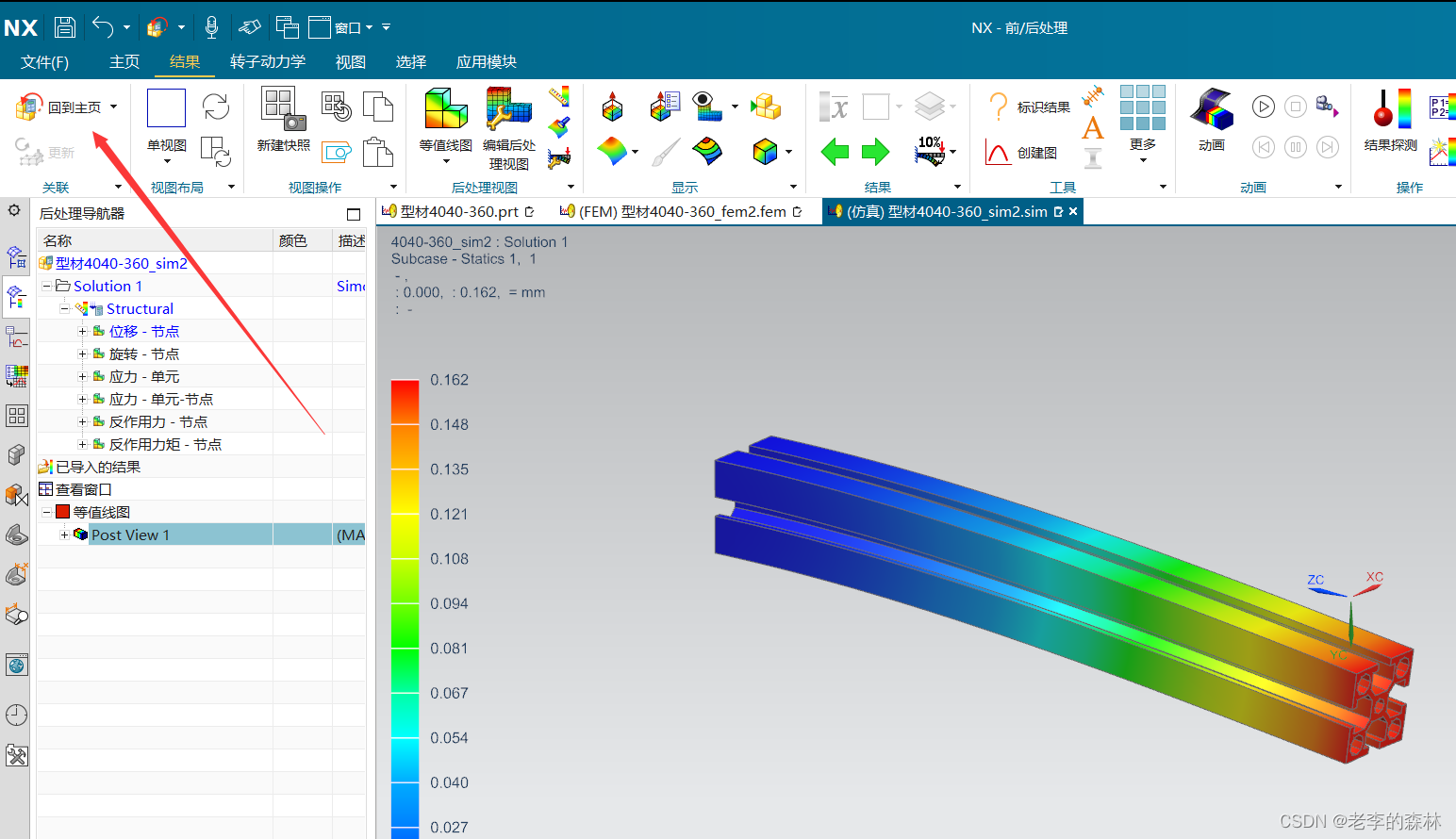

11 返回分析界面

点击 回到主页 可以返回分析界面
