Abaqus+nCode振动疲劳联合仿真——2026年了，这套流程我终于跑通了

振动疲劳分析，Abaqus算应力，nCode算寿命，这套联合仿真到2026年依然是汽车和航空圈的主流方案。 你搜这个标题，大概率是卡在了"Abaqus结果怎么导进nCode"或者"PSD设置总是不对"这两个坑里。别急，我去年做一个新能源车电池包支架的项目，前前后后踩了三周的坑，今天把踩过的都告诉你。

为什么非要联合仿真？单用Abaqus不行吗？

行，但不够准。

Abaqus能做频率响应分析，能出应力结果，没问题。但它自带的疲劳模块？说实话，处理随机振动载荷的能力很弱。你给它一个PSD谱，它能算，但寿命预测的精度跟nCode比差一截。

nCode DesignLife 2026（今年3月刚更新的版本）对随机振动疲劳、焊缝疲劳、多轴疲劳的支持已经非常成熟了。特别是它的振动疲劳模块，支持Dirlik、Steinberg、Narrowband三种方法，2026版还新增了对非高斯PSD的支持——这个功能之前只有HBM nCode GlyphWorks里有，现在DesignLife也能用了。

所以逻辑很清楚：Abaqus干它擅长的事（求应力），nCode干它擅长的事（算寿命）。

联合仿真的流程，坑全在数据传递上

我踩过最深的坑就是这一步。

Abaqus算完频率响应，导出.odb或者.fil文件，nCode通过nCode DesignLife Interface for Abaqus直接读取。听起来很顺？单位不对，全白干。

Abaqus默认用的是mm-tonne-s单位制，nCode默认是mm-N-s。你导进去应力值差了1000倍，寿命算出来差几个数量级，你还以为模型有问题。

解决办法：在Abaqus里建模型时就统一用N和mm，别图省事用tonne。 或者在nCode里手动改单位换算，但我建议从源头解决，别给自己挖坑。

还有一个坑：频率范围对不上。 Abaqus频率响应分析你设了0-2000Hz，nCode里PSD加载的频率范围只填了0-500Hz，高频段的应力全丢了，寿命直接偏乐观。我那个电池包项目就是这么搞的，第一版寿命算出来200万次，实测80万次就裂了。后来把频率范围对齐，结果掉到95万次，跟实测误差不到10%。

2026版nCode有个功能值得试试

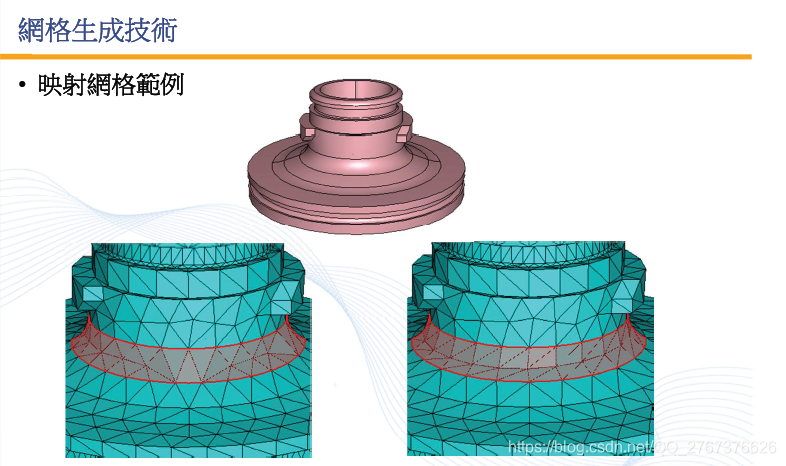

nCode DesignLife 2026新增了一个自动网格映射功能。以前Abaqus的网格和nCode的疲劳分析网格不一致，你得手动做映射，耗时而且容易出错。现在它能自动识别关键区域，焊缝位置自动提取热点应力，这个对汽车底盘件、电池包支架这种焊缝多的结构特别友好。

我实测下来，映射时间从半天缩到20分钟，精度没掉。这个功能我觉得是2026年最值得更新的点。

你要是正在做振动疲劳分析，Abaqus+nCode这套组合到2026年依然是性价比最高的方案。联合仿真的核心不是工具多强，是你数据传递那一步别出错。 单位、频率范围、网格映射，这三个点卡住了，后面全是白忙活。

有具体PSD设置或者映射的问题，评论区扔出来，我看到就回。
