疲劳测试分析软件,ANSYS nCode DesignLife高级疲劳耐久性分析：ANSYS nCode DesignLife高级疲劳耐久性分析软件详解

可靠耐久性技术

ANSYS nCode DesignLife软件提供先进的、业界公认的疲劳分析能力。软件可以模拟所有类型的疲劳破坏，包括：

高周疲劳的应力寿命(SN)计算

低周和高周疲劳的应变寿命(EN)计算

热-机械疲劳寿命计算

复合材料疲劳寿命计算

裂纹扩展

复杂加载条件下预测耐久极限、安全因子(Dang Van)

焊点和焊缝的焊接疲劳计算

高级振动疲劳分析计算(PSD)

混合载荷加载的实现

高效的疲劳分析流程

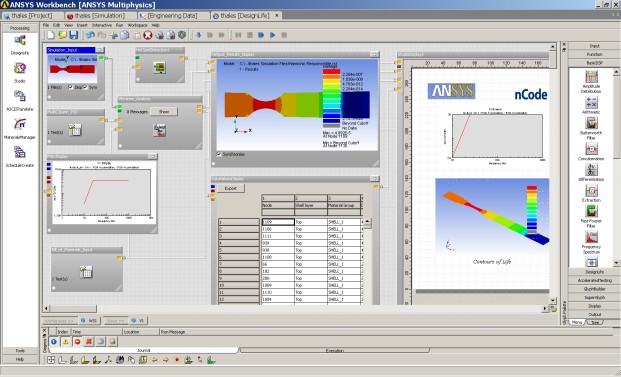

ANSYS nCode DesignLife完全集成于ANSYS

Workbench环境中，提供了完整的疲劳分析流程，一旦定好分析流程即可重复使用。点击鼠标即能完成一系列设计变量的分析。使用这种分析流程，能够执行参数化仿真的设计，优化复杂结构的产品寿命，以节省宝贵的工程和设计时间。

利用Workbench平台，能够规范疲劳耐久性分析流程和结果报告的生成。

易于重复执行疲劳分析流程

高效的设计和优化工具

明确识别复杂结构的关键区域

材料疲劳属性

CAD设计参数的双向互动

能够处理各种疲劳分析

灵敏度图帮助最大程度的进行参数优化

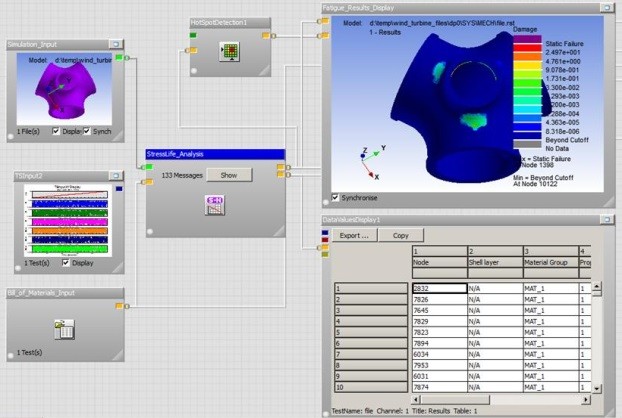

复杂结构的疲劳计算能力

ANSYS nCode DesignLife的疲劳分析能够针对大尺寸模型和真实复杂的载荷历程。利用多核并行处理模拟大模型问题，充分利用多线程并行处理以节省计算时间。例如，之前需要30分钟完成的仿真分析任务，在使用32核时，仅需要一分钟就行完成。

测试数据的相关性

ANSYS nCode DesignLife包含用于将实验数据和仿真结果进行联合和修正的工具。广泛的数据处理流程能够对测试数据进行各种操作、编辑和显示。虚拟应变片可定位于有限元模型上，以便提取应力或应变时间序列，帮助验证材料模型的直接相关性。时间序列数据也能用于裂纹扩展分析。采用线弹性断裂力学预测裂纹源的扩展趋势。

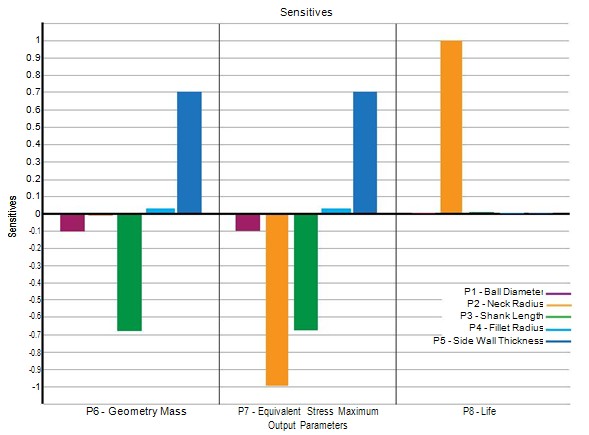

敏感度图

显示输入参数如何影响输出参数的变化。使用这个工具，用户可以重点考虑对疲劳寿命影响较大，同时对产品重量影响较小的参数进行优化。
