ABAQUS正弦振动分析教程（图文详解）

ABAQUS正弦振动分析教程，设置分析步，计算范围及阻尼

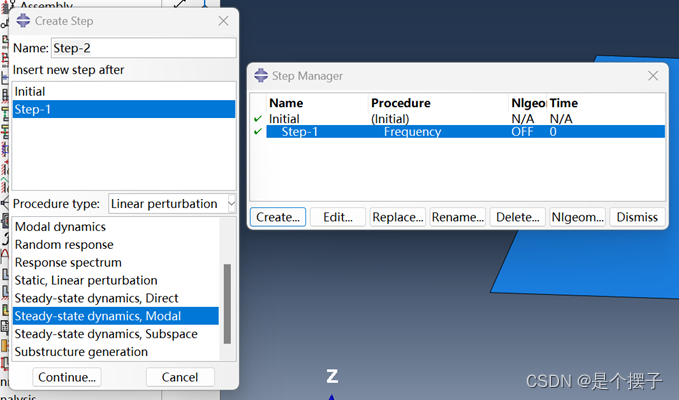

在ABAQUS中进行正弦振动分析，是探索结构在周期性激励下动态响应的关键步骤。首先，打开ABAQUS/CAE，进入“Step”模块，创建一个新的分析步。选择“Dynamic, Explicit”或“Frequency”（若侧重固有频率）作为分析类型，但针对正弦振动的瞬态响应，通常采用“Dynamic, Explicit”以捕捉随时间变化的位移、速度和加速度。在分析步设置对话框中，为该步命名，例如“SineVibration_Step”，并指定初始增量步大小和最大增量步数，这将影响计算的精度与效率。

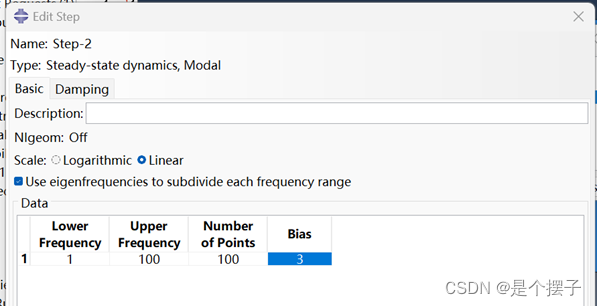

接下来，核心在于定义计算范围。正弦振动的激励通常表现为一个随时间按正弦规律变化的载荷，如力、压力或加速度。在“Load”模块中，选择需要施加激励的边界或单元面，创建“Amplitude”曲线。输入正弦函数参数：振幅（激励强度）、频率（Hz或rad/s）、相位角（初始偏移）以及持续时间。例如，一个振幅为100N、频率为5Hz、持续时间为2秒的正弦力，其数学表达式可表示为F(t) = 100*sin(2π*5*t + φ)。通过绘制该曲线，直观地看到激励随时间的波动形态，仿佛能感受到那股周期性脉动的力量。

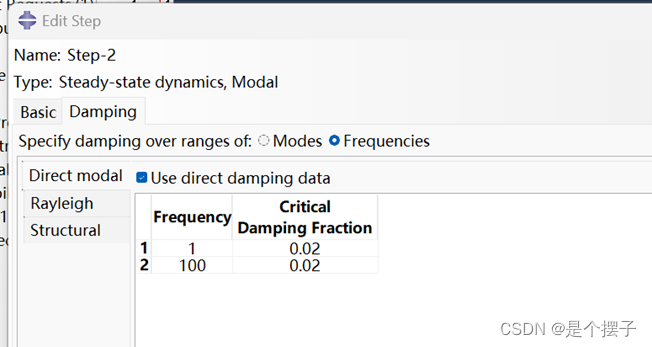

阻尼是抑制振动幅度、模拟能量耗散的关键因素。在分析步设置中，找到“Damping”选项。根据实际材料特性选择阻尼模型：如“Rayleigh damping”（瑞利阻尼），需输入质量阻尼系数和刚度阻尼系数；或“Viscous damping”（粘性阻尼），直接指定阻尼比。阻尼比的大小直接影响振动衰减速度，过小可能导致结果发散，过大则可能掩盖真实动态特性。想象结构在激励下振动，阻尼如同一双温柔的手，缓缓拉回那些过度摆动的部件，使系统趋于稳定。

完成上述设置后，返回“Job”模块，提交作业进行计算。等待求解器处理复杂的动力学方程，屏幕上跳动的进度条仿佛在诉说着结构内部能量的传递与耗散。计算完成后，在“Visualization”模块中，通过云图、动画等形式展示位移、应力的时程变化。观察到结构各部分随正弦激励同步或异步振动的优美舞姿，感受材料在周期性载荷下的弹性与韧性。整个过程不仅是参数的设置，更是一场对结构动态行为的深度探索与艺术呈现。

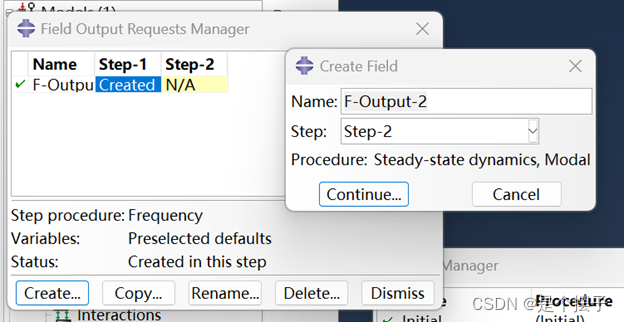

设置需要输出节点的集合，输出变量 类  型（关注响应）和场输出变量（step2正弦分析步的）

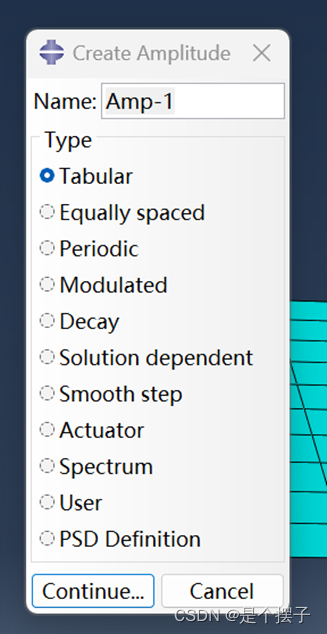

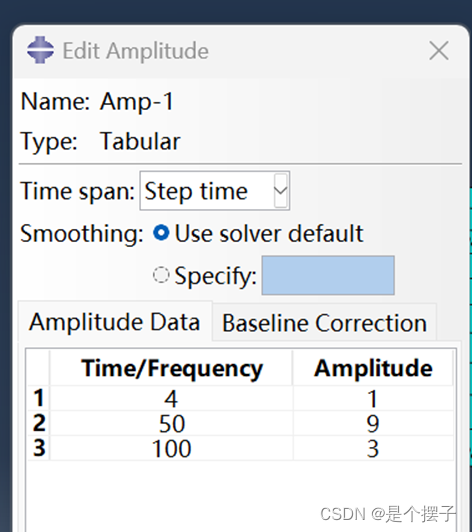

设置正弦振动的输入载荷表

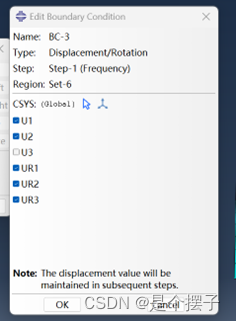

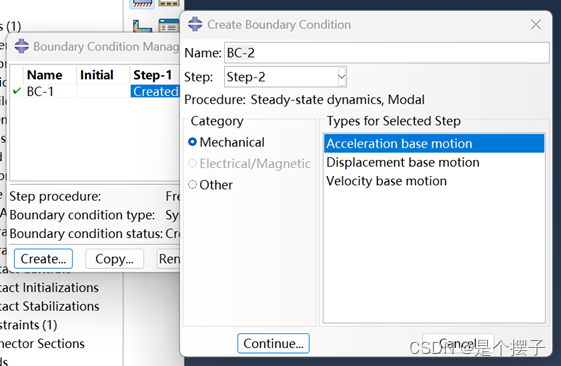

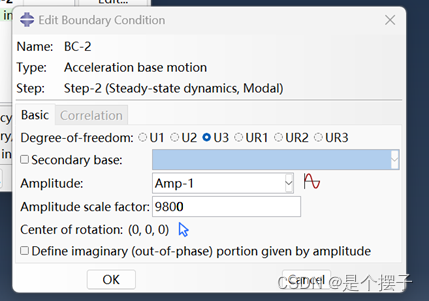

设置载荷输入（z向加速度激励）和 边界 条件（放松z向自由度）

提交计算

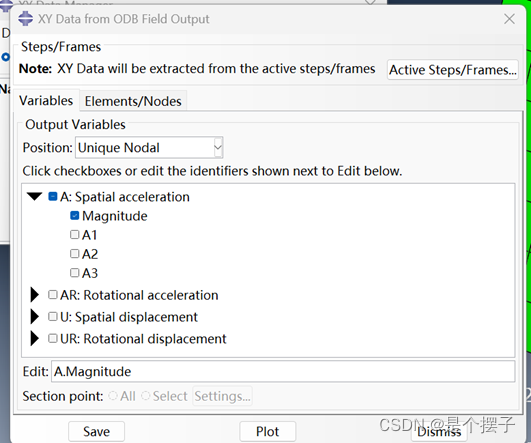

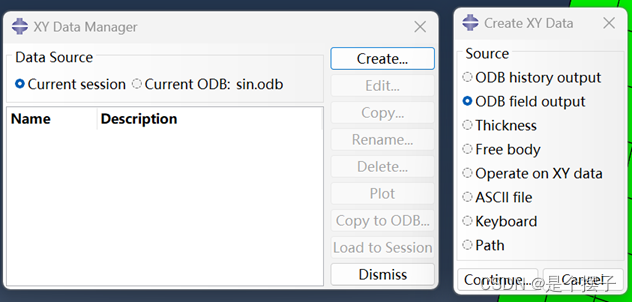

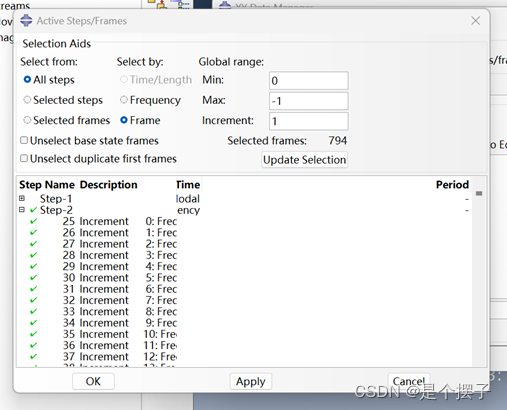

后处理 （绘制加速度响应曲线）
