Mentor PADS：将PCB封装直接添加到PCB的教程

一般，批量添加封装到PCB板上有以下方法：

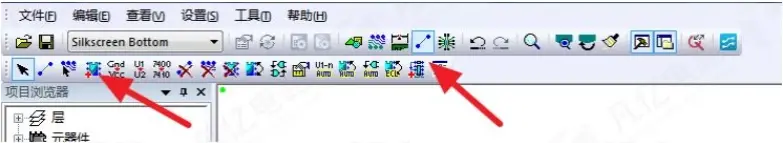

第一步：点击菜单栏“ECO模式--添加元器件”如图，点击以后弹出如图界面。

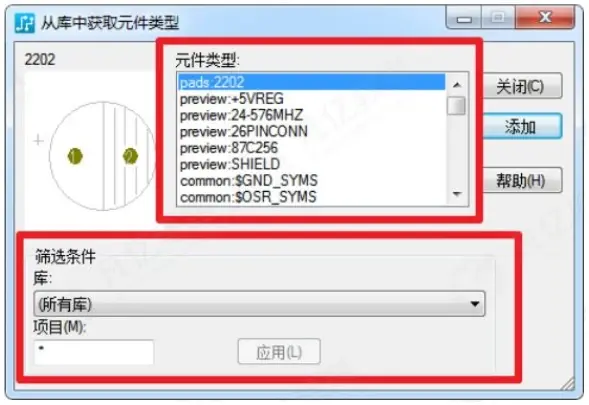

1）元件类型

PCB封装必须得添加完元件类型，才能通过ECO模式添加到PCB界面里面，如若只是单个PCB封装的话，元件类型界面将不显示可添加的PCB封装。

○ 元件类型列表中，第一列中“pads：2202”“pads”代表的是元件类型的保存库的名字，“2202”则是此元件类型的名称。

2）筛选条件

○ 库：选择器件库的筛选路径。

○ 项目：器件元件类型名称。

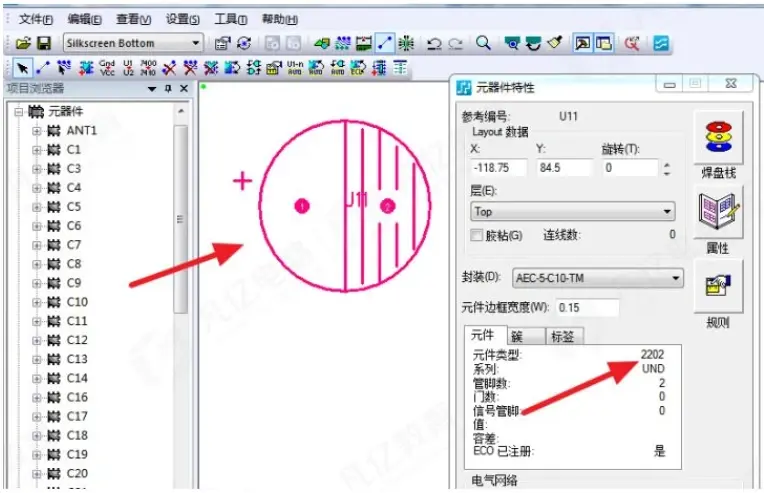

第二步：筛选好了直接点击添加既可添加到PCB Layout 界面上。如图是添加进来的器件。

声明：本文凡亿教育原创文章，转载请注明来源！
