Mentor Xpedition过孔制作与添加：如何把过孔加入PCB板中

阅读数 15
点赞 0
article_banner

Mentor Xpedition 过孔的制做以及如何把孔加入 PCB 板中

常用的过孔有10/18mil ，10/22mil ，12/24mil。目前国内PCB厂制做工艺孔径比为8:1(板厚与孔径）优秀的PCB板厂的工艺孔径比会更大。

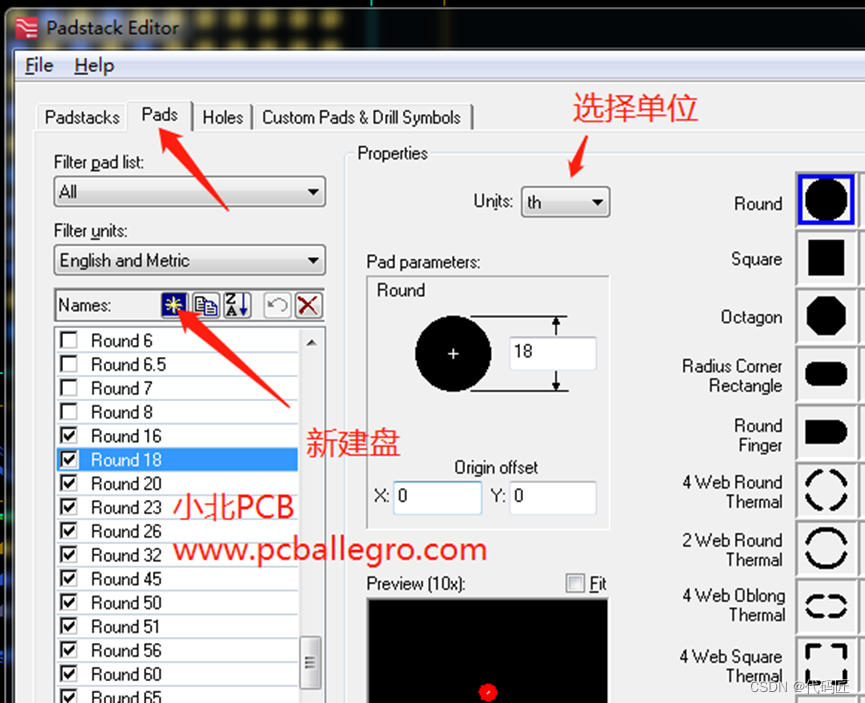

1、下面我们用Mentor建立10/18的孔，打开 Setup ->Libraries->Padstack Editor 窗口，我们首先建立 Pads ，一定要注意单位的选择，下图的单位是mil.
在这里插入图片描述

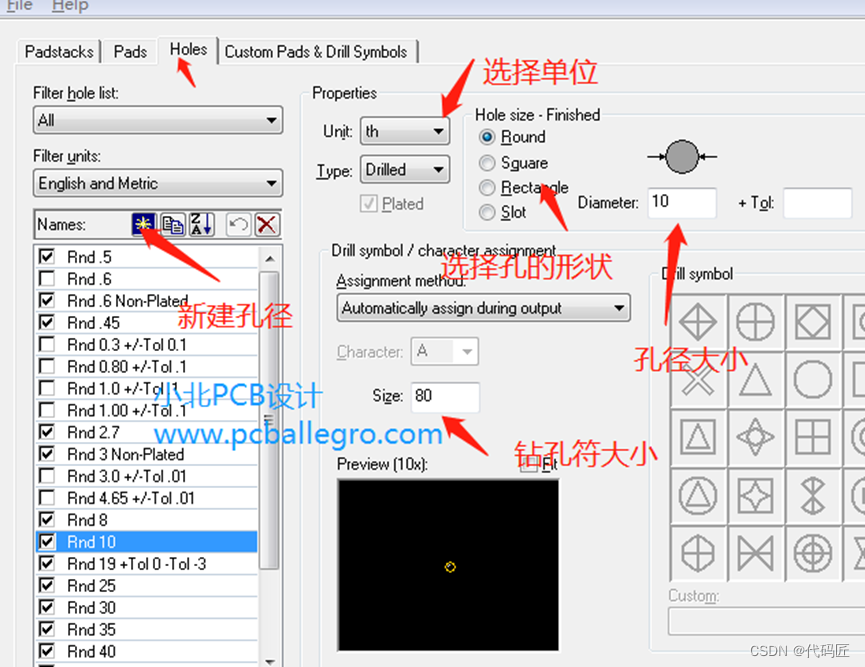

2、建立过孔的孔径：选定单位，并调整孔符。
在这里插入图片描述

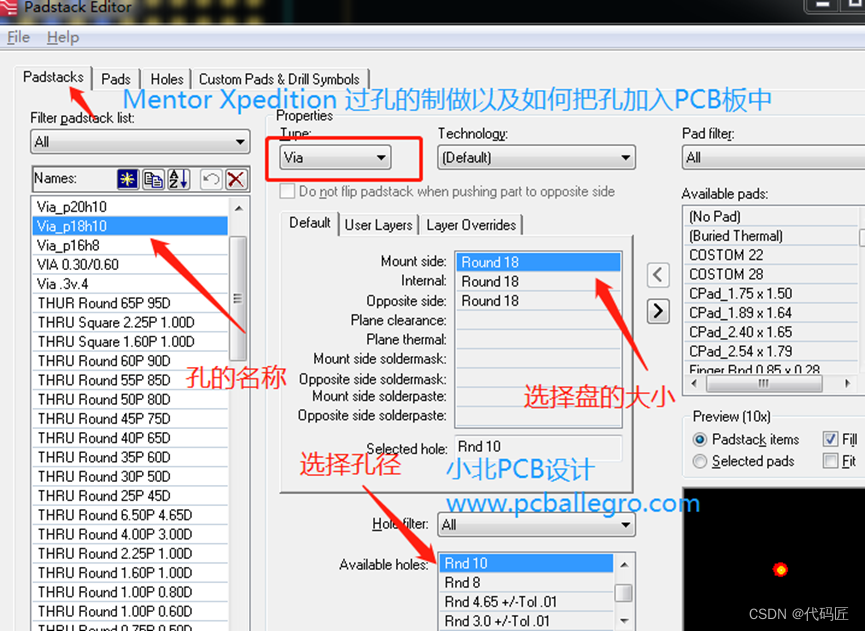

3、孔的制做。利用上面做好的盘和孔，制做过孔，下面的是盖绿油的过孔。
在这里插入图片描述

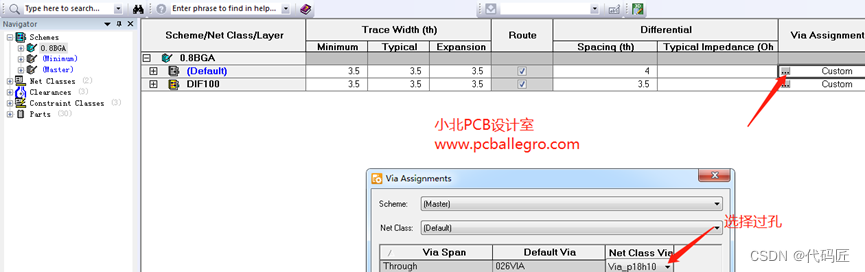

过孔做好的，我们直接保存下来，下面我们在mentor PCB中，加入过孔。打开规则设置界面，
在这里插入图片描述

原创：小北PCB设计 更多mentor xpedition内容

   转载时请注明：小北PCB http://www.pcballegro.com/mentor/xpedition
