Cadence OrCAD层次化设计中的电源和地符号详解

电源符号默认作用范围

OrCAD中电源和地符号默认是全局的，也就是，默认同名的电源 引脚 （可在元件的原理图符号中可以定义）、电源符号在整个工程中都是连通的，不管这个符号在哪一层。

Power and ground pins are invisible and global by default. This means that they are connected, on a project -wide basis, to all pins, power objects, and nets of the same name.

所以在分层设计的时候需要特别注意这个问题。

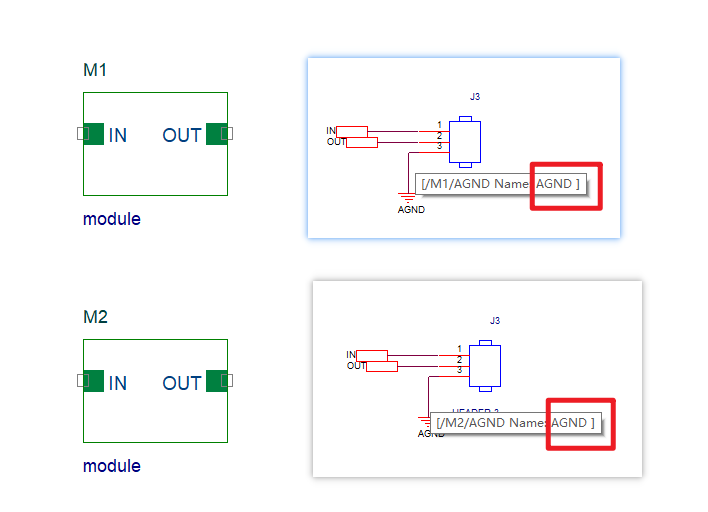

   比如，复用了两个 模拟 模块M1和M2，需要独立的模拟地，但是按照下图的设计，AGND符号没有添加port，两个模块的AGND实际上还是连在一起，因为都是全局的电源符号，并且网络名都是AGND。

改变作用范围

OrCAD的手册提供了两种把作用范围从全局变为局部的方法，就是把电源符号直接连接到一个不同名的跨页符（off page connector）或端口（hierarchical port）。

1. 希望电源符号连通整一层（schemati
