Cadence OrCAD电源端口网络标号显示与隐藏方法

Cadence OrCAD电源端口的网路标号如何显示与隐藏
在绘制原理图时，不知道大家有没有发现，在放置一些电源端口总是会发现GND端口没有显示网络标示，如果整个原理图工程只一个GND网络，此时GND的网络端口显示与不显示都是一样的。一旦原理图中有多个不同的GND网络时，GND的端口没有显示出来将会不方便我们设计原理图，就会以为是同一个网络，傻傻分不清。如果能够把GND端口的网络显示出来，便于我们区分那些是模拟地和数字地，将会提高原理图的可读性。下面我将通过图文并茂的方式，教会大家如何打开与隐藏网络标示。
下面就是软件默认隐藏网络标标示GND端口。

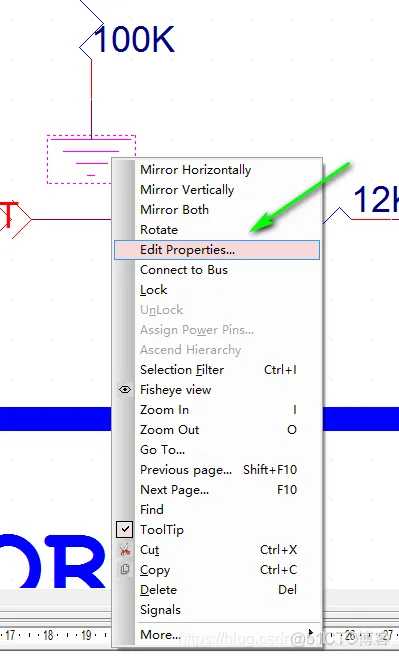

1、选中GND网络端口，右键Edit Properties。

2、找到name文本框，选中GND网络，右键Display。

3、弹出对话框，勾选Do Not Display则 隐藏网络标示，勾选Value Only则显示网络端口的符号。

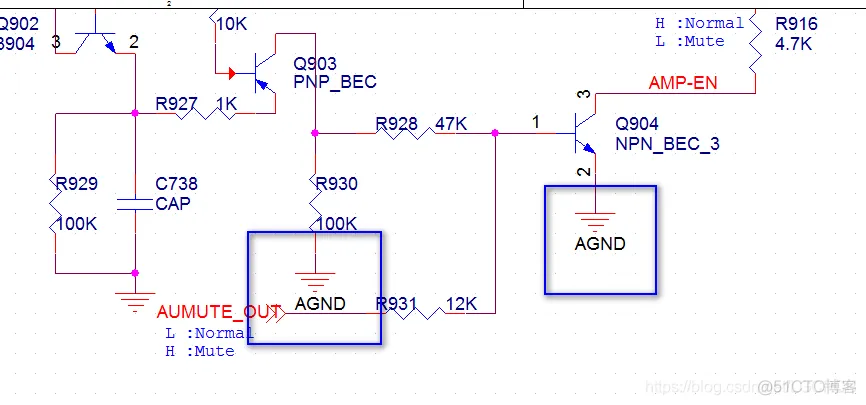

4、打开显示网络端口的后的效果图如下：
