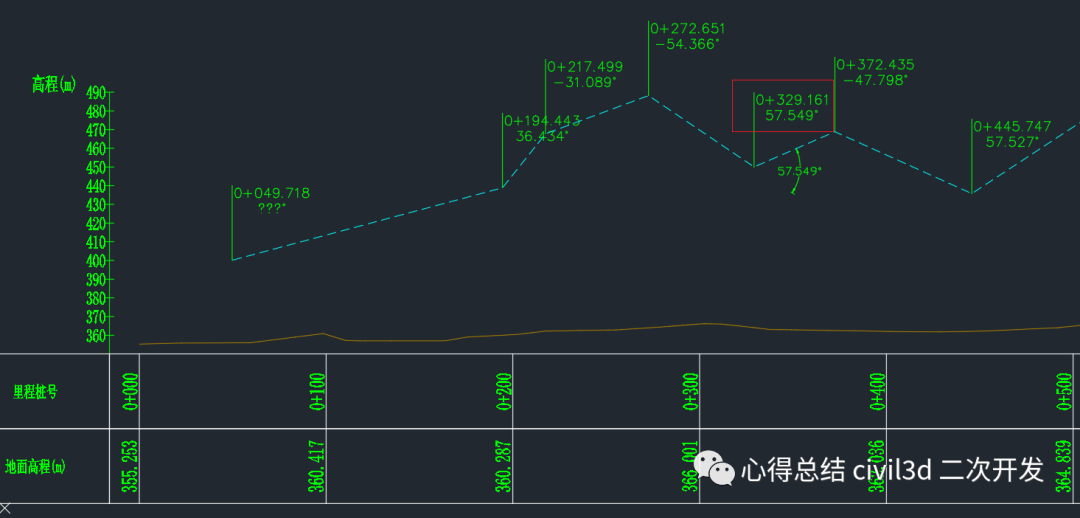

在civil中，纵断面如何显示竖向转角呢？如下图所示：
实现此效果主要用到表达式的功能。
一 创建表达式

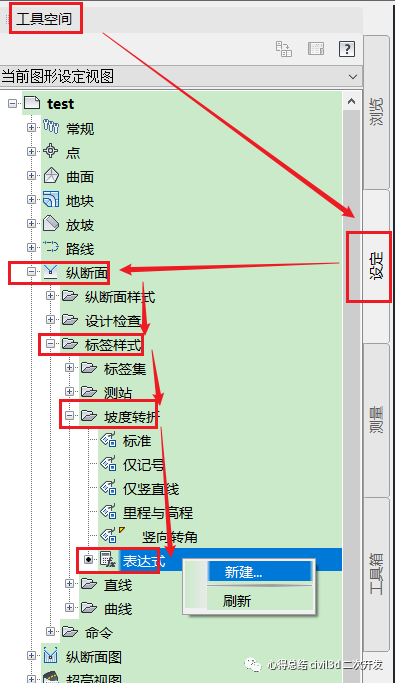

1 找到 工具空间→设定→纵断面→标签 样式 →坡度转折→表达式

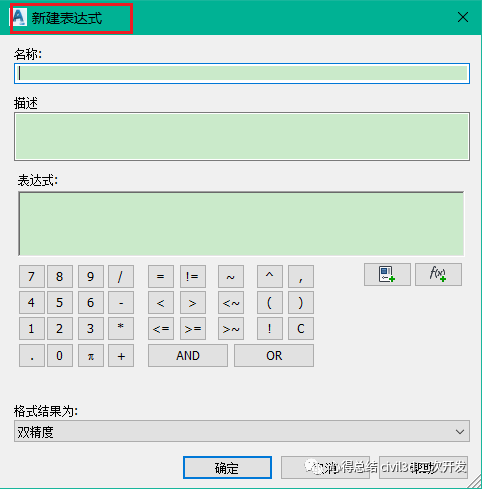

2 鼠标点击 表达式 右键点击 新建，如下
3 输入参数

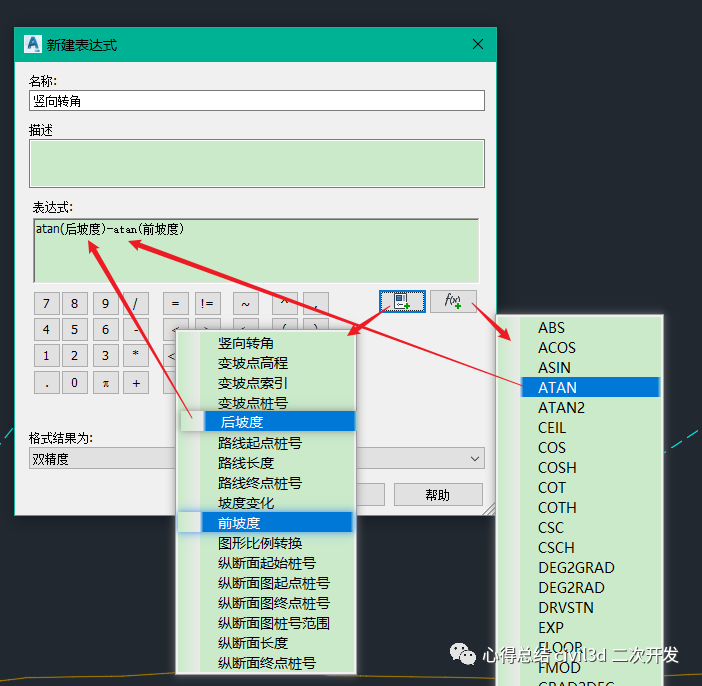

在名称文本框中写入一个名称，这个名称会被 识别 为一个参数变量，便于后面的引，用这里给个名称：竖向转角 ；表达式文本框中输入：atan(后坡度)-atan(前坡度) ，利用反正切求角度，然后根据前后角度差就可以计算出变坡处的角度了。如下图：
二 创建标签样式，并引用上述创建的表达式

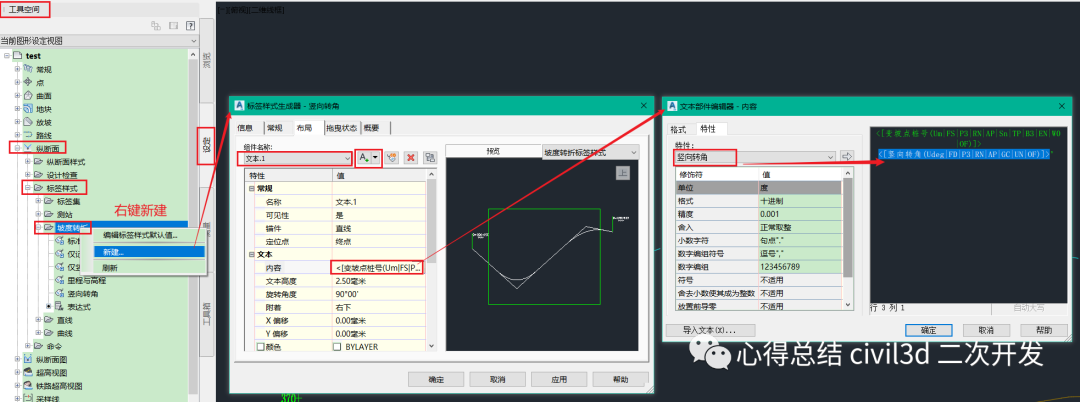

1 在坡度转折文件夹下，新建一个标签样式，将上述创建的”竖向转角“参数引入到该标签中，如下图：

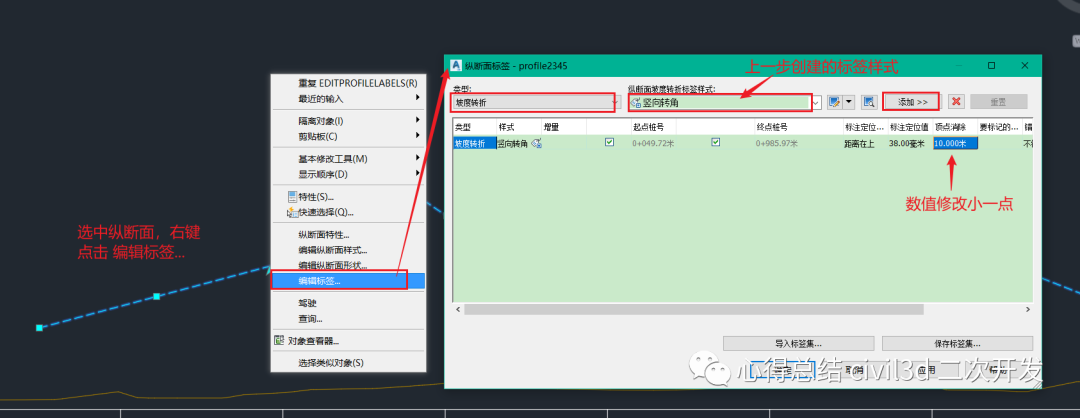

2 添加纵断面标签，如下图：

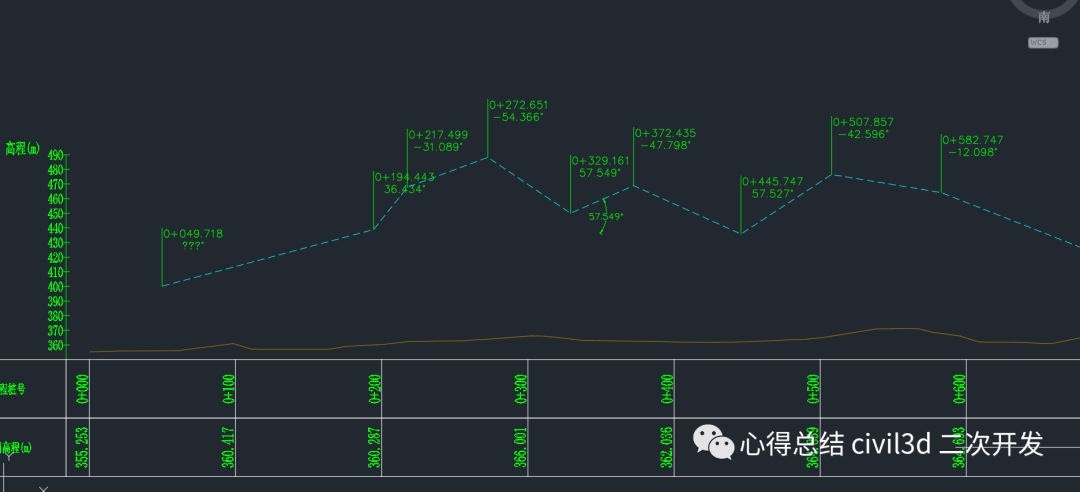

3 点击确定后，“竖向转角”标签样式就会调用 前面创建的那个表达式“atan(后坡度)-atan(前坡度)”，从而计算出变坡点处的竖向转角。
