ObjectArx .NET二次开发入门教程（CAD 2016）

阅读数 2

开发这事情，本着有新的肯定用新的思想，上一章学习并分享了基于CAD2021的SDK开发环境入门。但是最近公司生产人员反馈，CAD2021他喵的挂不上cass。基于此，博主在网上找了找，发现CAD2016能支持CASS10.1.6版本，无奈下只有基于CAD2016进行开发后续工作。

1. 环境准备

1.1 ObjectArx .NET

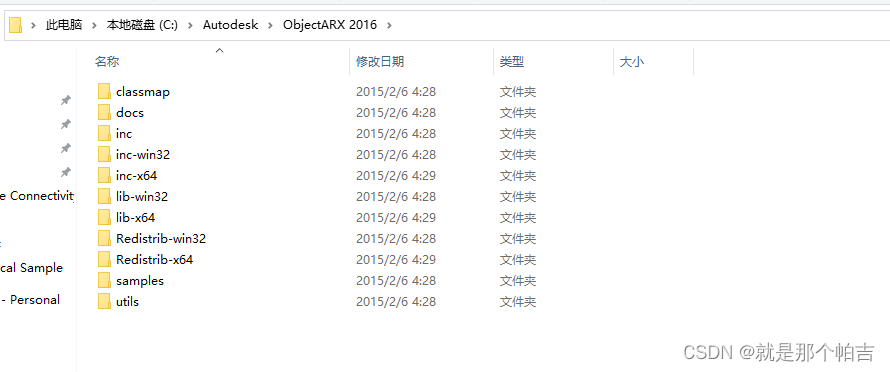

上一章讲到CAD2021对应的ObjectArx SDK可以再CAD的开发者中心进行下载，但是最低的版本也就是2018的SDK。此处为珍藏的CAD2016 Object ARX SDK ，下载后解压到本地。

ObjectARX 2016

1.2 VS安装

1.2.1 CAD与Visiul Studio版本对照

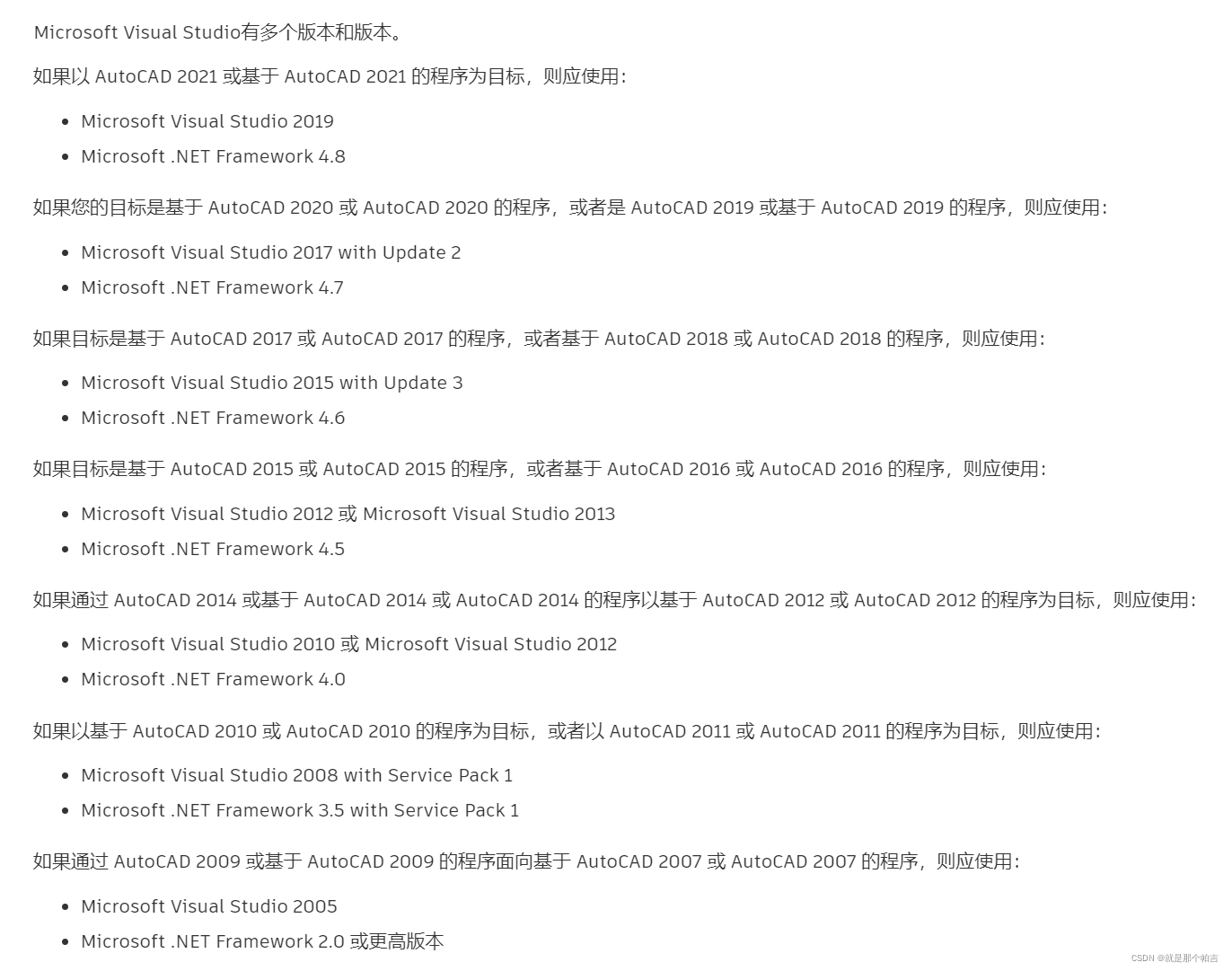

VS版本视对应的CAD版本进行下载安装，如下：

版本对照

1.2.1 Visiul Studio2022关于.NET 4.5的处理

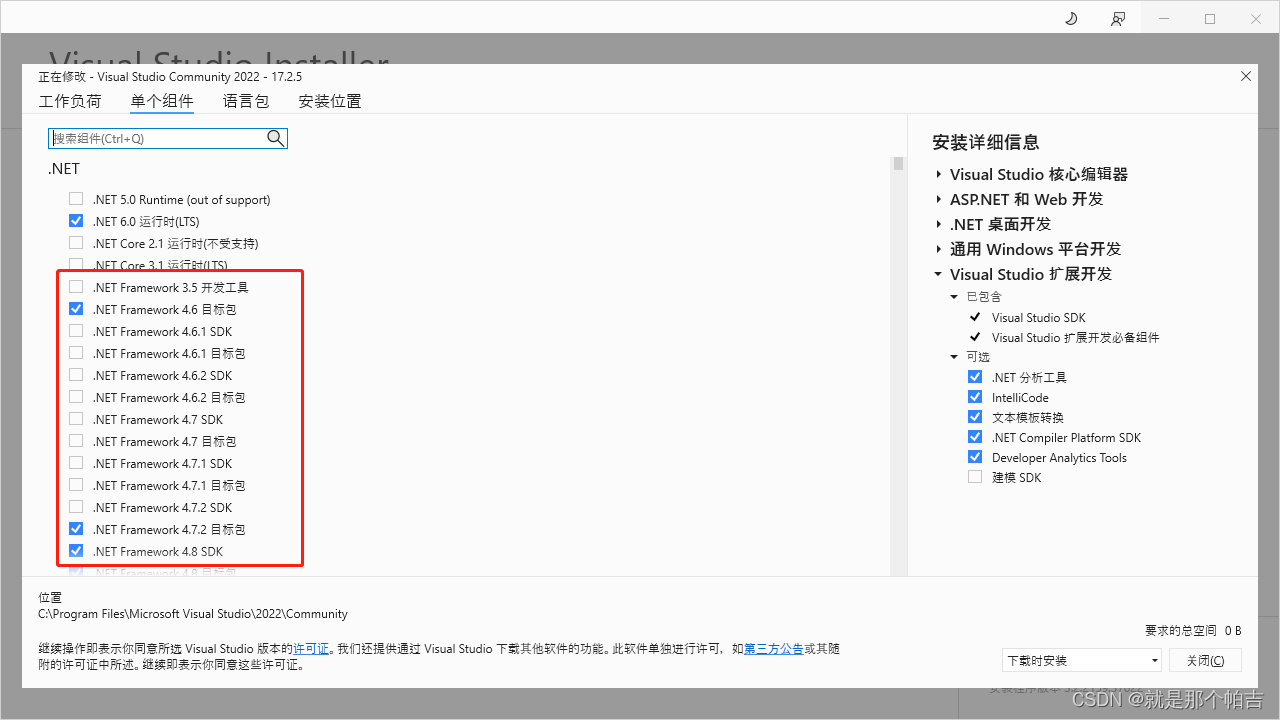

由于博主的VS版本为2022，天生不包含 NET Framework 4.5，需要自行处理。

VS2022 NET支持

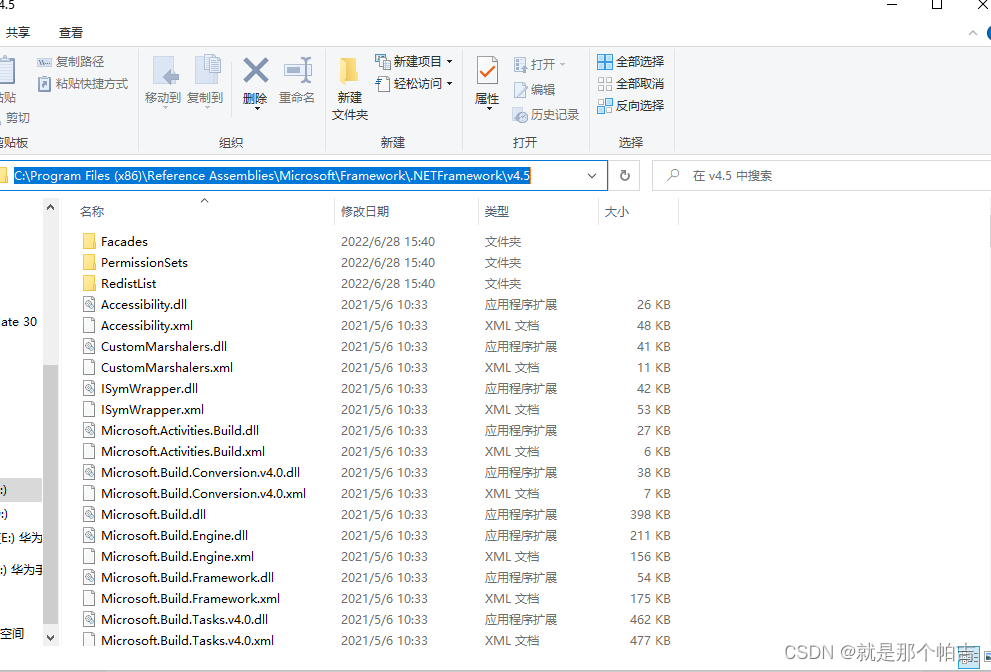

手下需要手动下载.NET Framework 4.5的包，下载完成进行当做压缩文件进行解压，并将其中build\.NETFramework\v4.5文件夹复制到C:\Program Files (x86)\Reference Assemblies\Microsoft\Framework\.NETFramework\v4.5，具体如图：

拷贝

现在打开VS2022就可以创建NET4.5的项目了。

2.Hellow World

2.1新建项目

本次环境为CAD2016,Vs为2022。根据CAD版本，对应的是.NET FrameWork 4.5。

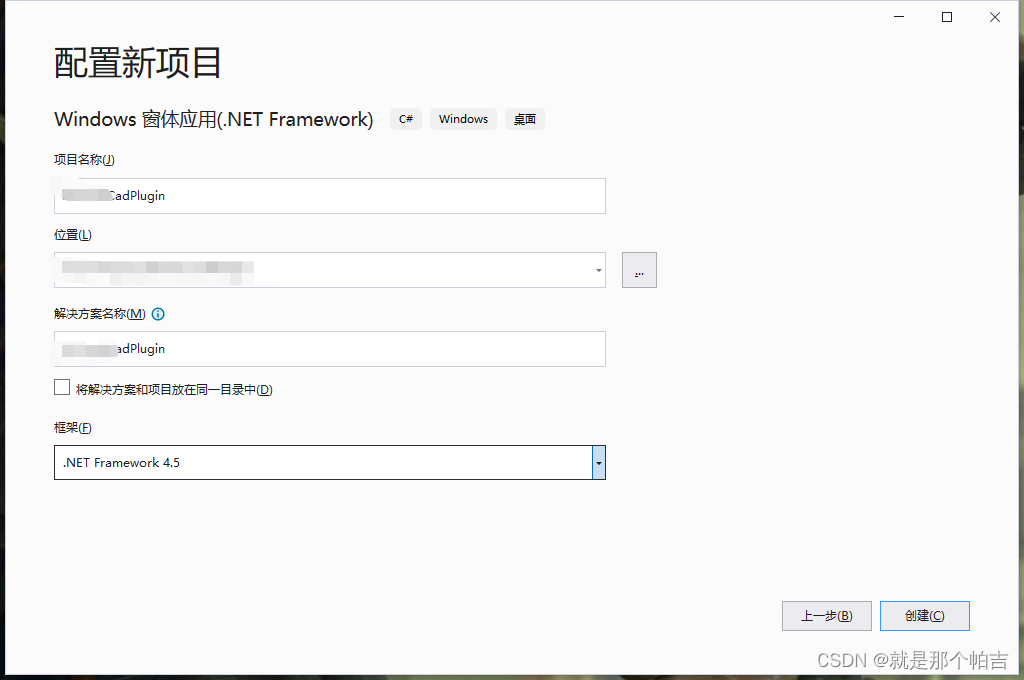

新建项目

2.2加载依赖

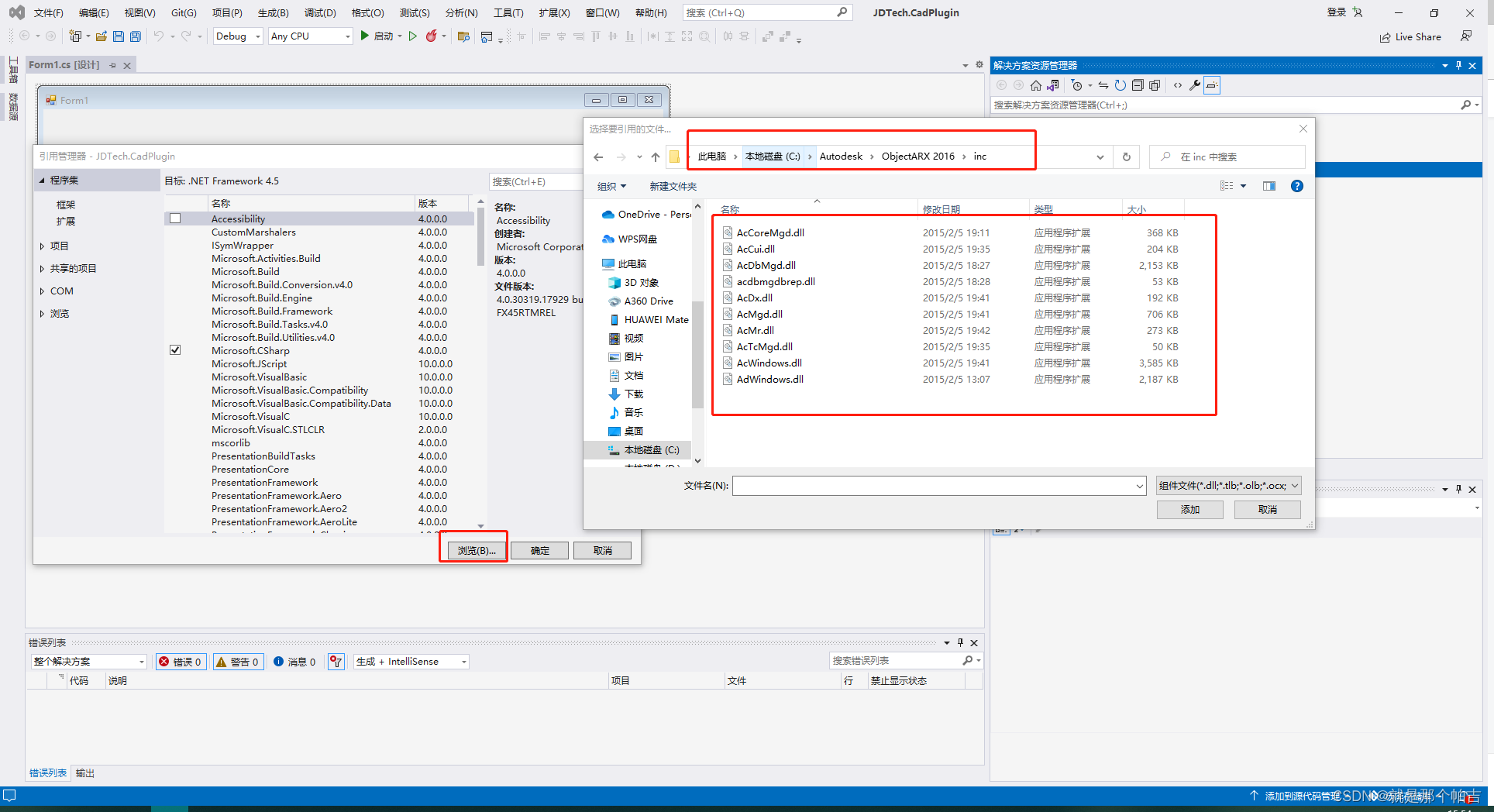

右键“引用”，选择“添加引用”，并选择之前ObjectArx .NET的解压文件夹下"inc"文件夹内的 dll文件 ，并将复制本地更改为“False”。将“复制本地”设置为“False”将指示 Microsoft Visual Studio 不要在项目的生成输出中包含引用的 DLL。如果将引用的 DLL 复制到生成输出文件夹，则在 AutoCAD 中加载程序集文件时可能会导致意外结果

添加依赖

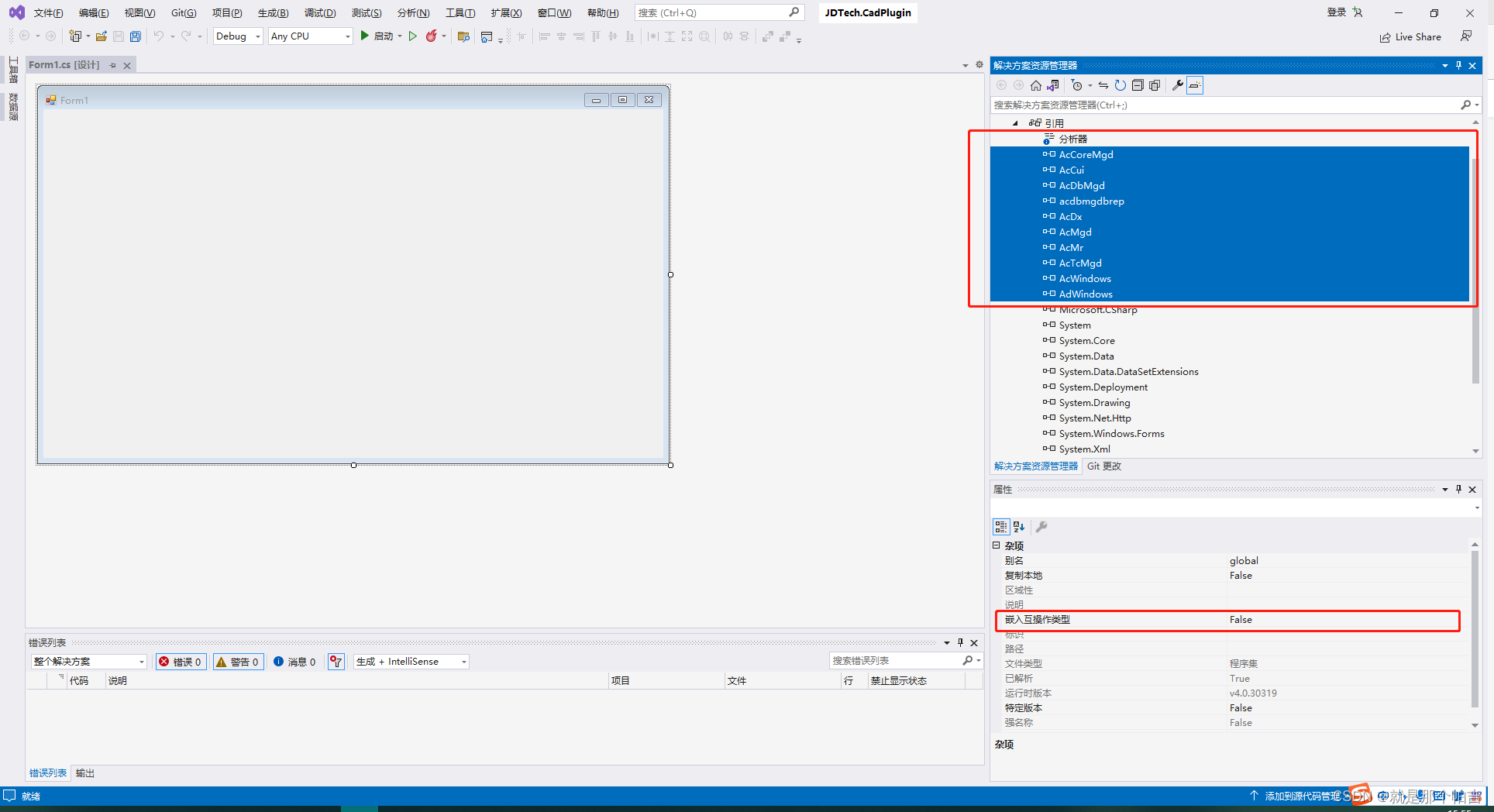

设置引用

2.3 编写第一个命令

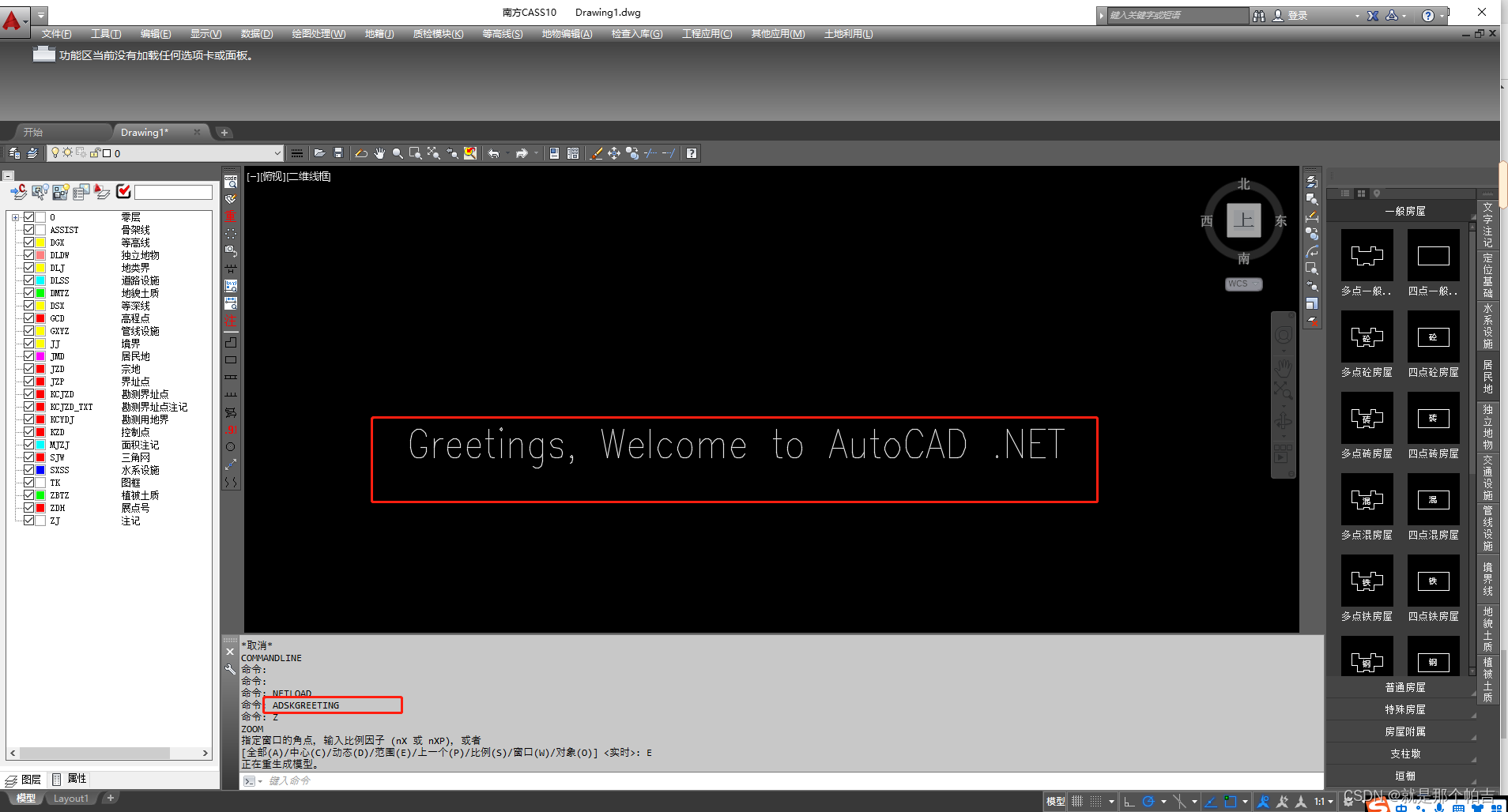

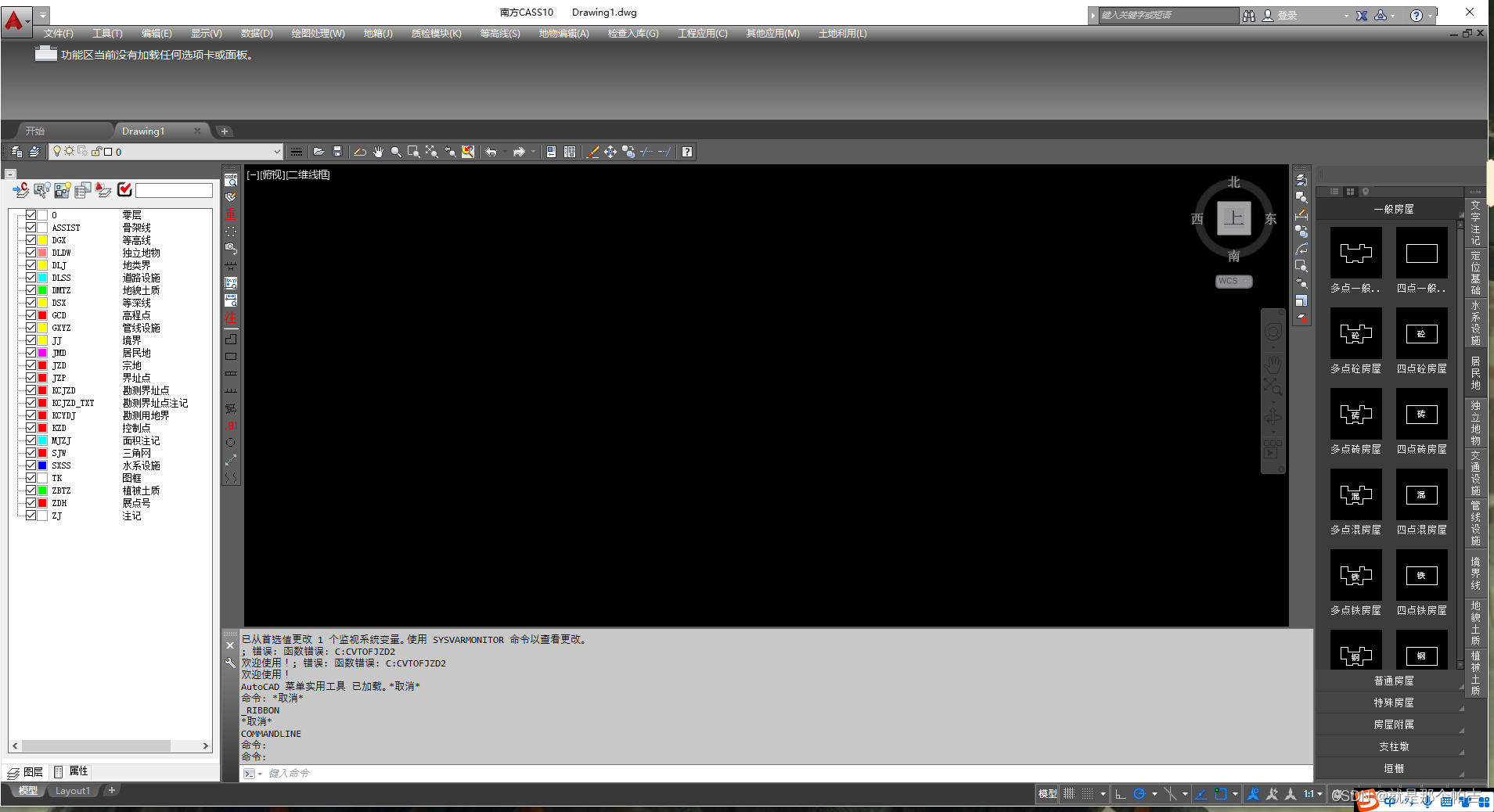

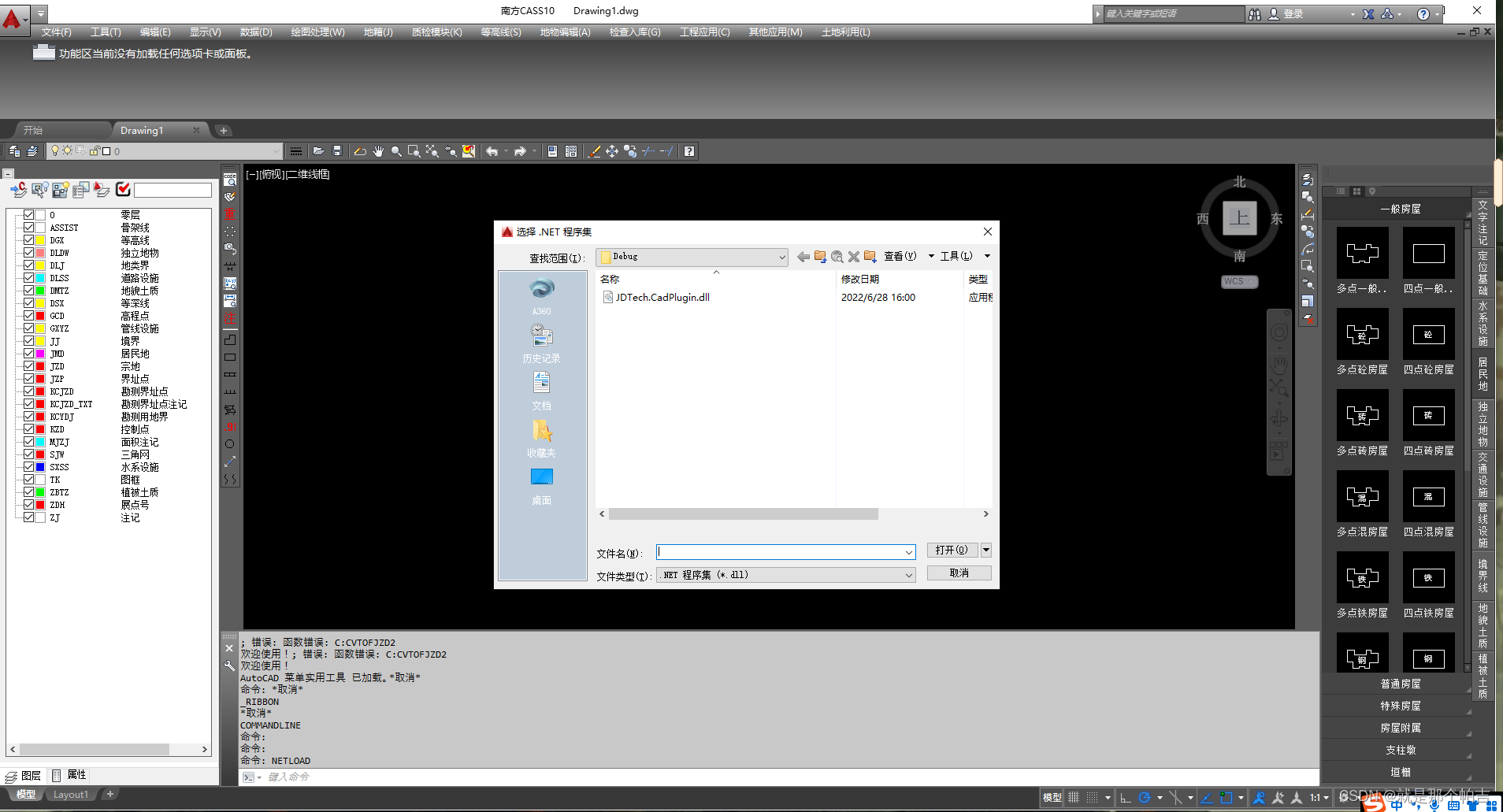

using Autodesk.AutoCAD.ApplicationServices;using Autodesk.AutoCAD.DatabaseServices;using Autodesk.AutoCAD.Runtime;  namespace CadPlugin{    public class Test    {        [CommandMethod("AdskGreeting")]        public void AdskGreeting()        {            // Get the current document and database, and start a transaction            Document acDoc = Application.DocumentManager.MdiActiveDocument;            Database acCurDb = acDoc.Database;             // Starts a new transaction with the Transaction Manager            using (Transaction acTrans = acCurDb.TransactionManager.StartTransaction())            {                // Open the Block table record for read                BlockTable acBlkTbl;                acBlkTbl = acTrans.GetObject(acCurDb.BlockTableId,                                             OpenMode.ForRead) as BlockTable;                 // Open the Block table record Model space for write                BlockTableRecord acBlkTblRec;                acBlkTblRec = acTrans.GetObject(acBlkTbl[BlockTableRecord.ModelSpace],                                                OpenMode.ForWrite) as BlockTableRecord;                 /* Creates a new MText object and assigns it a location, text value and text style */                using (MText objText = new MText())                {                    // Specify the insertion point of the MText object                    objText.Location = new Autodesk.AutoCAD.Geometry.Point3d(2, 2, 0);                     // Set the text string for the MText object                    objText.Contents = "Greetings, Welcome to AutoCAD .NET";                     // Set the text style for the MText object                    objText.TextStyleId = acCurDb.Textstyle;                     // Appends the new MText object to model space                    acBlkTblRec.AppendEntity(objText);                     // Appends to new MText object to the active transaction                    acTrans.AddNewlyCreatedDBObject(objText, true);                }                 // Saves the changes to the database and closes the transaction                acTrans.Commit();            }        }    }}
