C#实战之CAD二次开发001：CAD与C#环境配置

前言

   本博文主要介绍利用C#对CAD进行 二次开发 ，结合了ObjectARX功能强大的特点和VBA易用的特点，通过实战项目对C#开发CAD进行一个简要的介绍。

1.CAD的安裝

首先我们需要安装CAD，不同版本的CAD所对应的.NET版本不同，这里我安装的CAD版本为2010，从网上下载好安装包之后，进行安装。详细安装流程可参考 https://jingyan.baidu.com/article/03b2f78c1bdfd05ea337ae66.html

2.VS2012的安装

这里我们开发环境选择VS2012，当然选择VS2015也是可以的，读者可在官网下载相应的版本。如果遇到无法卸载VS2015的情况，可利用这个工具进行卸载：https://download.csdn.net/download/qq_26739139/10974619 安装好之后我们就可以进行环境的配置了。

3.配置VS2012

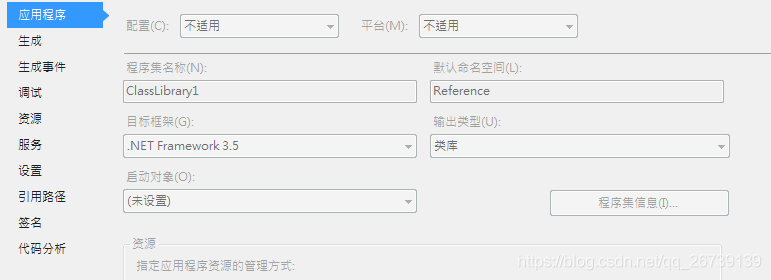

CAD和VS2012安装完毕之后，我们就可以开始准备环境的配置了，首先我们新建一个类库项目，然后再引用CAD的两个dll文件，在CAD的安装目录下的找到这两个文件，acmgd.dll和acdbmgd.dll，由于VS2012的.NET版本较高，而CAD2010的.NET版本为3.5，可能会出现不兼容的情况，所以需要把项目的目标框架改为.NET3.5。

4.第一个AutoCAD程序

下面我们来实践一下，上面我们新建了一个类库项目，名字默认Class1，引用上面所说的两个文件，并将项目目标框架改为.NET3.5。在Class1中敲入一下代码：

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;

接下来在Class1类中加入命令Hello。要加入能在AutoCAD中调用的命令，就必须要使用CommandMethod属性，这个属性由 Runtime  命名空间提供。

	public class Class1
	{
		[CommandMethod("Hello")]
		public void Hello()
		{
		    //获取当前活动文档的Editor对象，也就是命令行
			Editor ed  = Application.DocumentManager.MdiActiveDocument.Editor;
			//调用Editor对象的WriteMessage函数在命令行上显示文本
			ed.WriteMessage("Hello, 欢迎进入.NET 开发CAD世界");
		}
	}

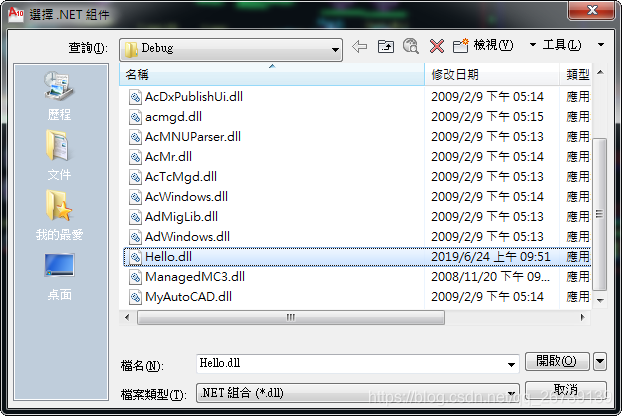

接下我们选择生成解决方案或快捷键F6编译程序，如果显示生成成功则表示程序已经成功被编译。启动AutoCAD2010，使用NetLoad命令装在编译好的托管程序，在CAD中执行NetLoad命令，会弹出一个对话框，找到项目中生成的Hello.dll，然后打开它。

   这时在CAD命令行中输入hello并按Enter键，就会显示下图所示。



   这里介绍一个小技巧，如果在做大项目的时候，每次都在CAD中执行NetLoad命令，会很耽误效率，在CAD安装目录下的Support文件夹中找到acad2010.lsp文件，打开在最下方输入以下指令 (command “netload” “你項目生成的dll路徑”)，这样就不用每次运行CAD就执行NetLoad命令了。

由此，CAD和C#的环境配置已基本完成了，项目主要参考资料为

AutoCAD VBA&VB.NET开发基础与实例教程(第二版)

有兴趣的读者可以阅读学习一下!
