PDMS二次开发（八）：向PDMS 12.1版本迁移指南

由PDMS12.0向12.1迁移并不是把类库一换编译一遍即可，由于12.1增加了一些新的数据类型，导致代码需要增加一些修改和判断。

1.新增的元件类型

12.1版里面增加了一个Non-standard Branch Connections类型的元素，我瞎翻译编了个名称叫非标准分支连接,官方文档对其的解释是：

非标准连接功能允许用户在管道应用程序中为非标准连接建模。非标准连接实质上是主分支表面上任意点处的分支连接。通常，这些是通过在某个点钻孔并将新分支焊接到位来插入的管道连接。 对于非标准分支连接，用户可以创建和连接新分支，或将现有分支连接到诸如阀门、异径管和弯头等组件。分支连接到该组件所拥有的笛卡尔点（PIPCA）或用于管到管连接的称为管接头（PTAP）的元素。 与其他三通或支管台类型的连接不同，特殊分支连接不需要管道规范中的其他组件，但它需要AVEVA规范/通用分接头，该分接头包含在AVEVA MAS项目的DB MASTER/PIPECATA中。

2.程序修改

2.1 对PTAP和PIPCA的处理

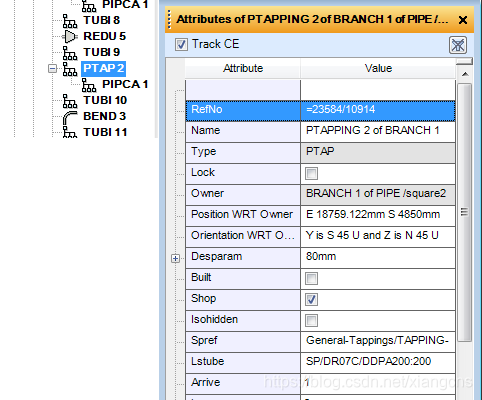

1. 对Branch的members遍历增加对PTAP的判断，PTAP是有LPOS和APOS属性的，可以视为一个正常元件进行判断，但是PTAP下挂的PIPCA没有这两个属性，遍历时发现PIPCA直接跳过；
2. 对Branch求member操作时，虽然PIPCA在PTAP的下一级，但是在member数组里，PIPCA是PTAP的下一个元件。

2.2 其它

1. 图形快捷菜单条去掉了按钮名称显示，并缩小了图标；
2. 主菜单增加了功能子菜单，用于切换对应的标签页子功能界面；
3. 标签页只显示当前可用的标签页；

2.3 关于异常捕捉

增加了异常捕捉，但是测试时发现每次捕捉到异常后，没有正常运行到异常显示处理的代码，而是PDMS直接崩溃退出了，日志也没有写进去，在12.0.SP6里面没有这个情况。

3.测试

PDMS12.1版本的Sample项目里面多了一些管线，有的管线是一根空管线，有的管线是没有元件只有一节直管段。对于这两种情况都进行了代码优化和测试。

1. 空管线直接跳过
2. 只含有直管段的管线，经过测试直管段计入了汇料没有遗漏。

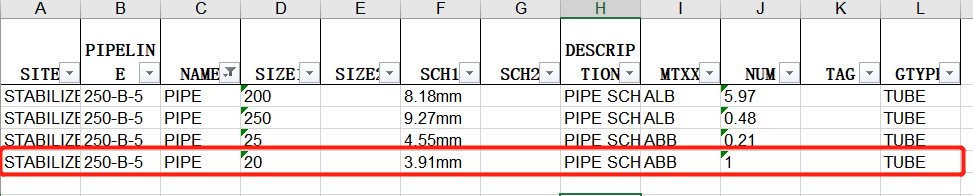

Sample项目里250-B-5管线，里面有两根无管件的Branch，各包含一节500mm的直管段，口径是DN20，测试汇料OK。

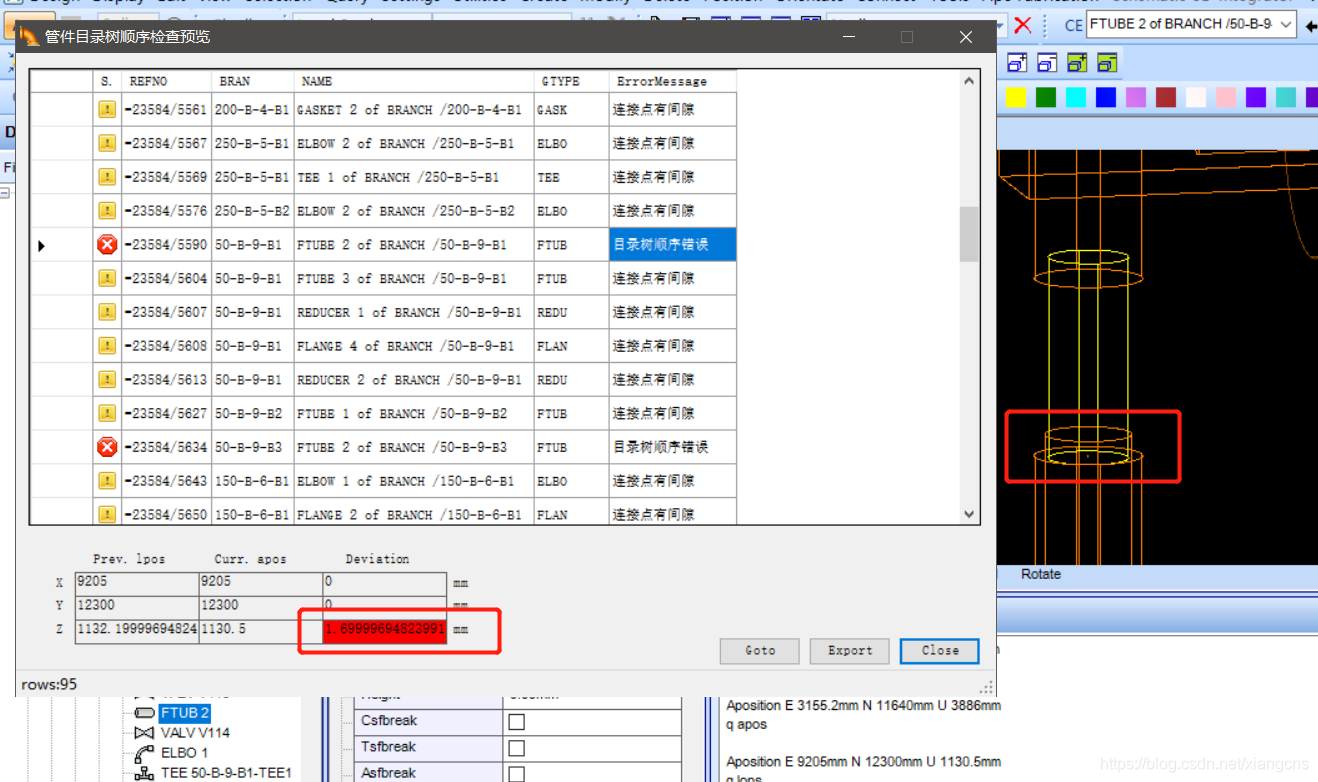

1. Sample项目里的Ftube在检查元件目录树顺序时报错，因为连接点距离超出了1mm的错误判断阈值，所以被判定为错误，这个1.7mm实际上是承插焊接口伸进去的那一节虚拟管的长度，可以Q一下得到下方元件的LTLED的值就是1.7mm，所以应该是下方这个承插焊的阀门出口leave-point应该设置在元件出口往内1.7mm的位置，而不是出口的最外端。用公司的真实项目测试没有发现这类问题，应该是对承插焊元件的都做过处理了。


4.总结

12.1版本的二次开发程序因为一些原因没法向下（12.0）兼容，增加了不少工作量，这是一个问题。
