ObjectARX 2018 + AutoCAD 2018 + VS2018 C#创建第一个Hello World程序

采用 ObjectARX 2018 与 AutoCAD2018 与 C# 创建第一个hello word程序。

Hello word 程序基本创建过程如下：

0.     软件安装：

软件版本：

vs2018、Autodesk_ObjectARX SDK 2018、AutoCADNetWizards 2018、ObjectARXWizards 2018 。

在vs2018中安装Autodesk，安装文件为AutoCADNetWizards.msi。在安装过程中，需要添加 cad 软件路径以及Autodesk_ObjectARX的SDK，文件即为：utodesk_ObjectARX_2018_Win_64_and_32_Bit.sfx.exe。

ObjectARXWizards.msi 2018 下载地址：点击打开链接 https://download.csdn.net/download/heyshheyou/10338722

AutoCADNetWizards.msi 2018 下载地址：点击打开链接 https://download.csdn.net/download/heyshheyou/10338712

Autodesk_ObjectARX_2018_Win_64_and_32_Bit.sfx.exe 2018 SDK 下载地址：点击打开链接 https://download.csdn.net/download/heyshheyou/10338751

1.      新建C#工程：

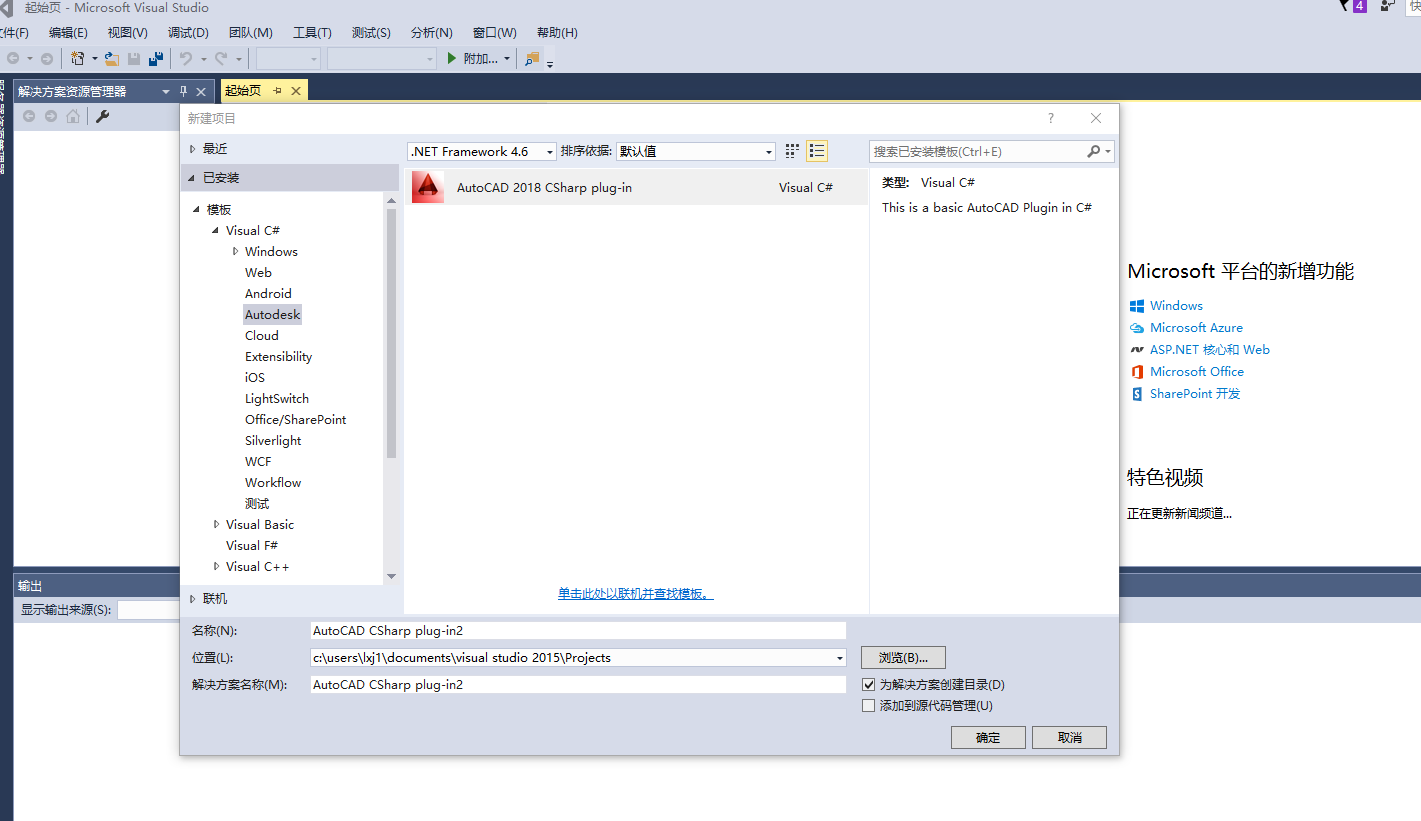

安装完成后，在新建工程中可看到如下图内容：

新建Autodesk项目，.NET Framework为4.6版本。

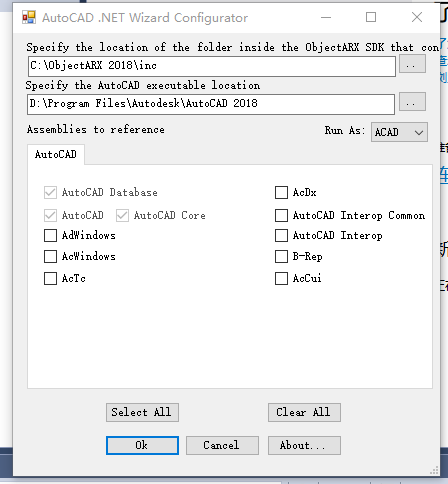

2.      选择安装的配置文件的路径为：

包括：ObjectARX SDK 和 CAD 软件安装目录。

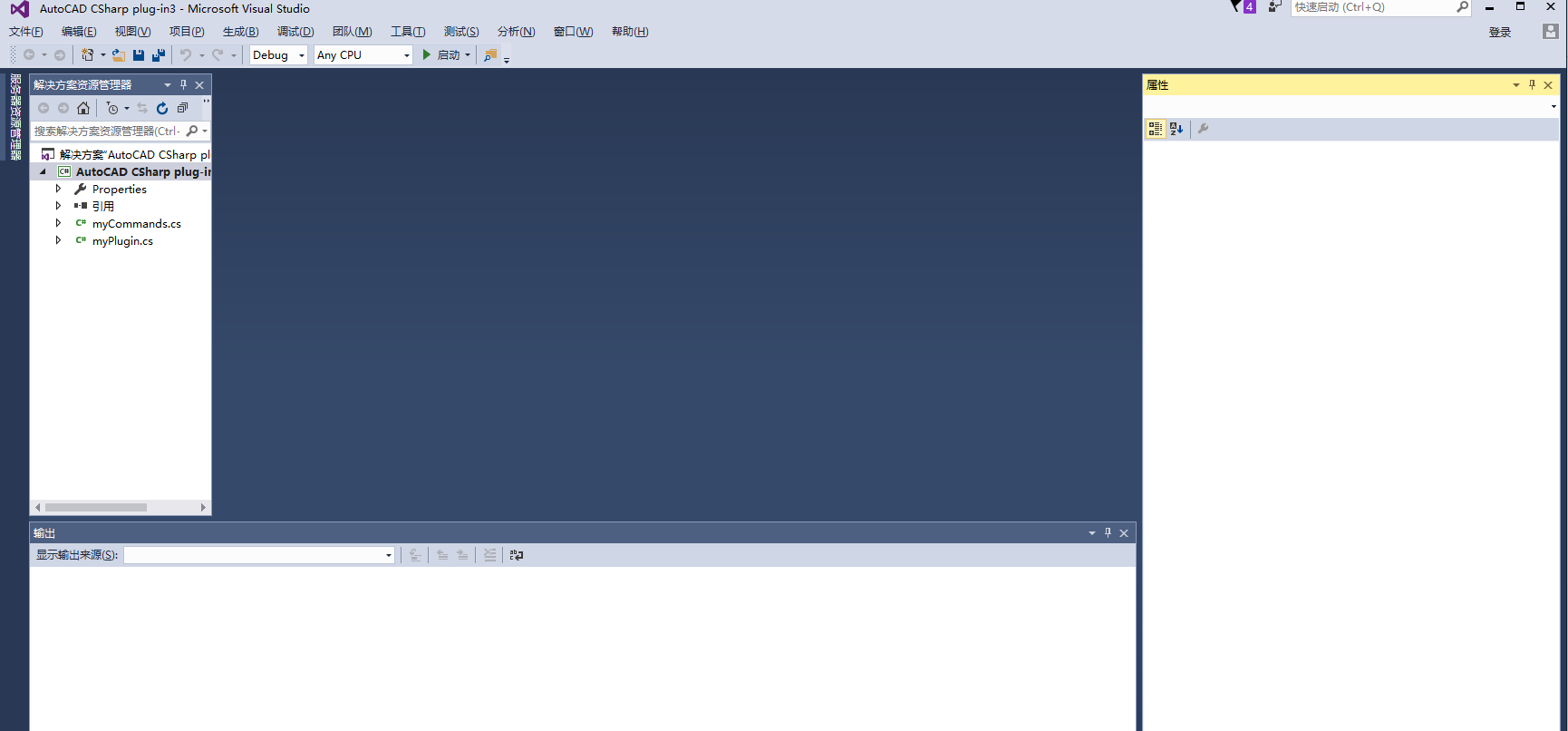

3.      点击ok之后：

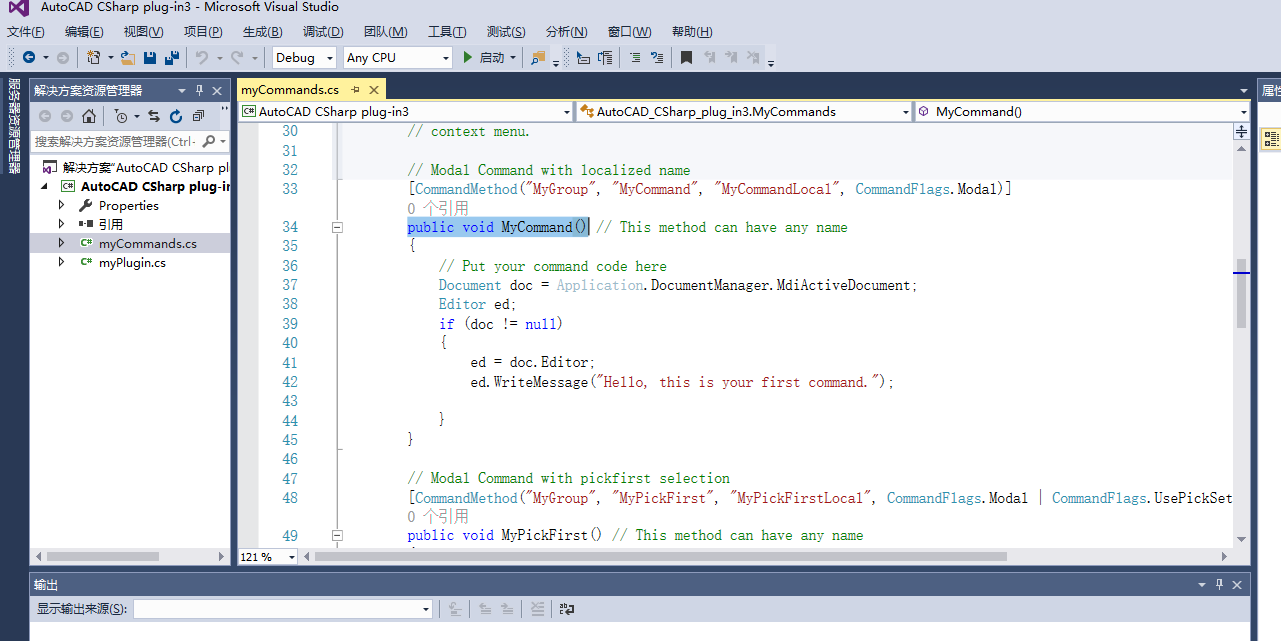

4.      在myCommands.cs文件中，找到publicvoid MyCommand()方法：

其中，方法名称mycommand为在cad中输入的指令，调用与执行函数。

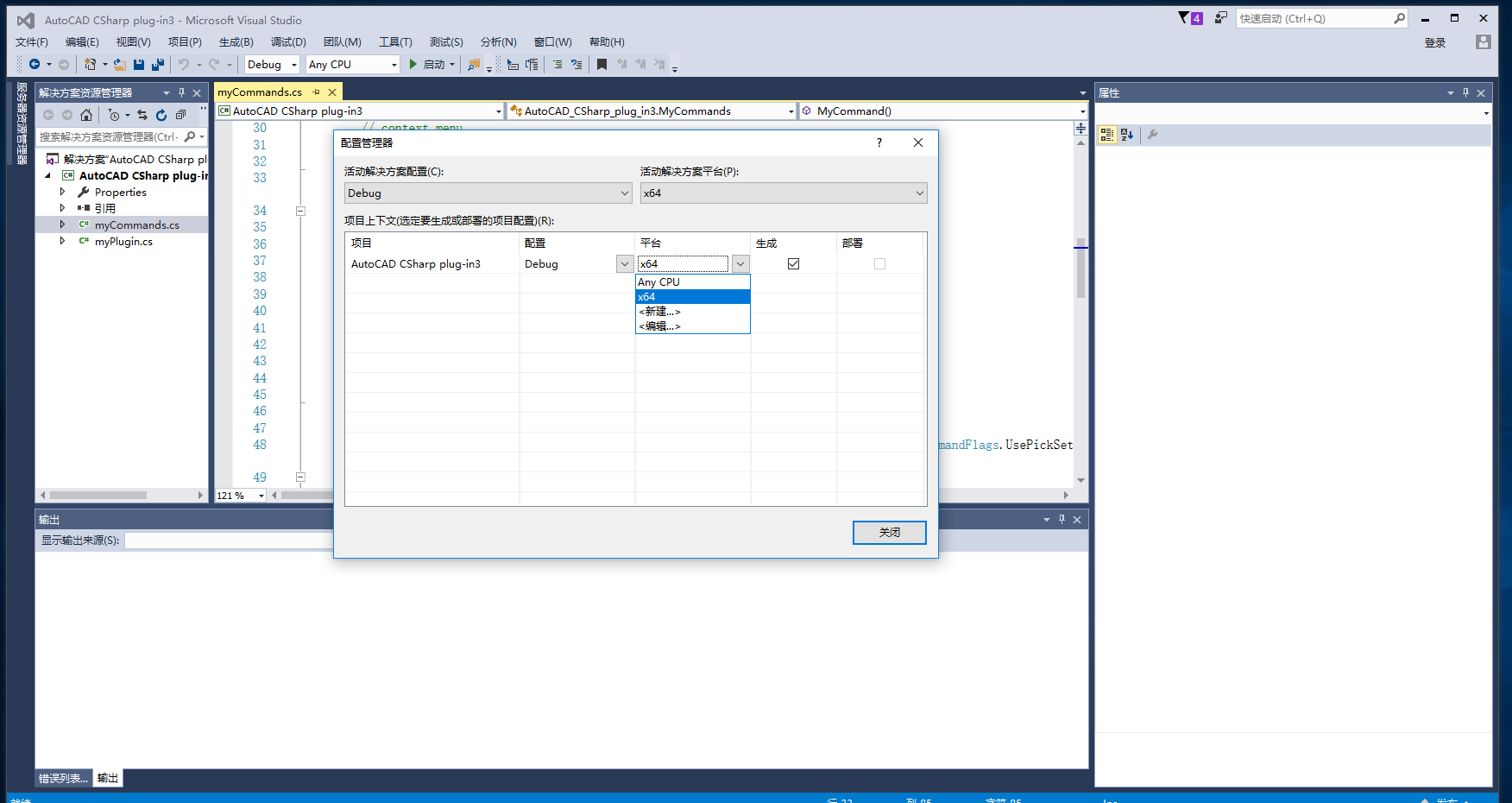

5.      在Debug中，新建x64平台：

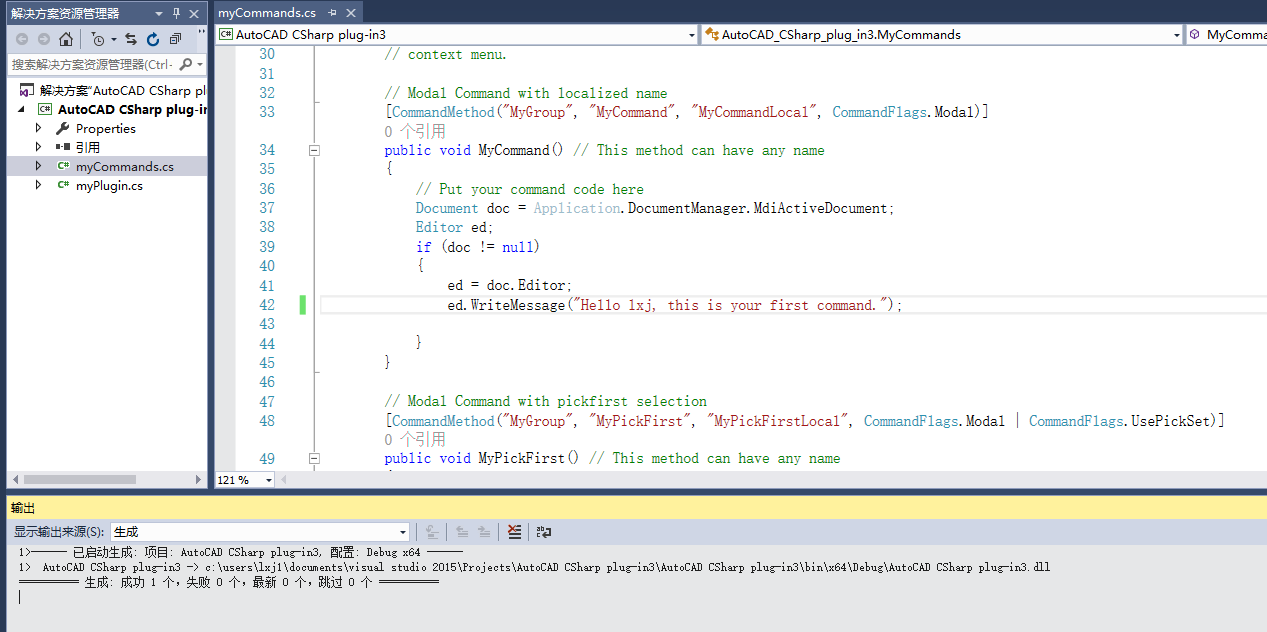

6.      点击启动：

自动生成两个文件，目录为：

..\visual studio 2015\Projects\AutoCADCSharp plug-in4\AutoCAD CSharp plug-in4\bin\x64\Debug

包括：

AutoCAD CSharp plug-in4.dll 动态库文件。

AutoCAD CSharp plug-in4.pdb 调试过程中生成的文件，保存项目调试和状态信息。

启动成功后，进入调试模式，自动打开cad

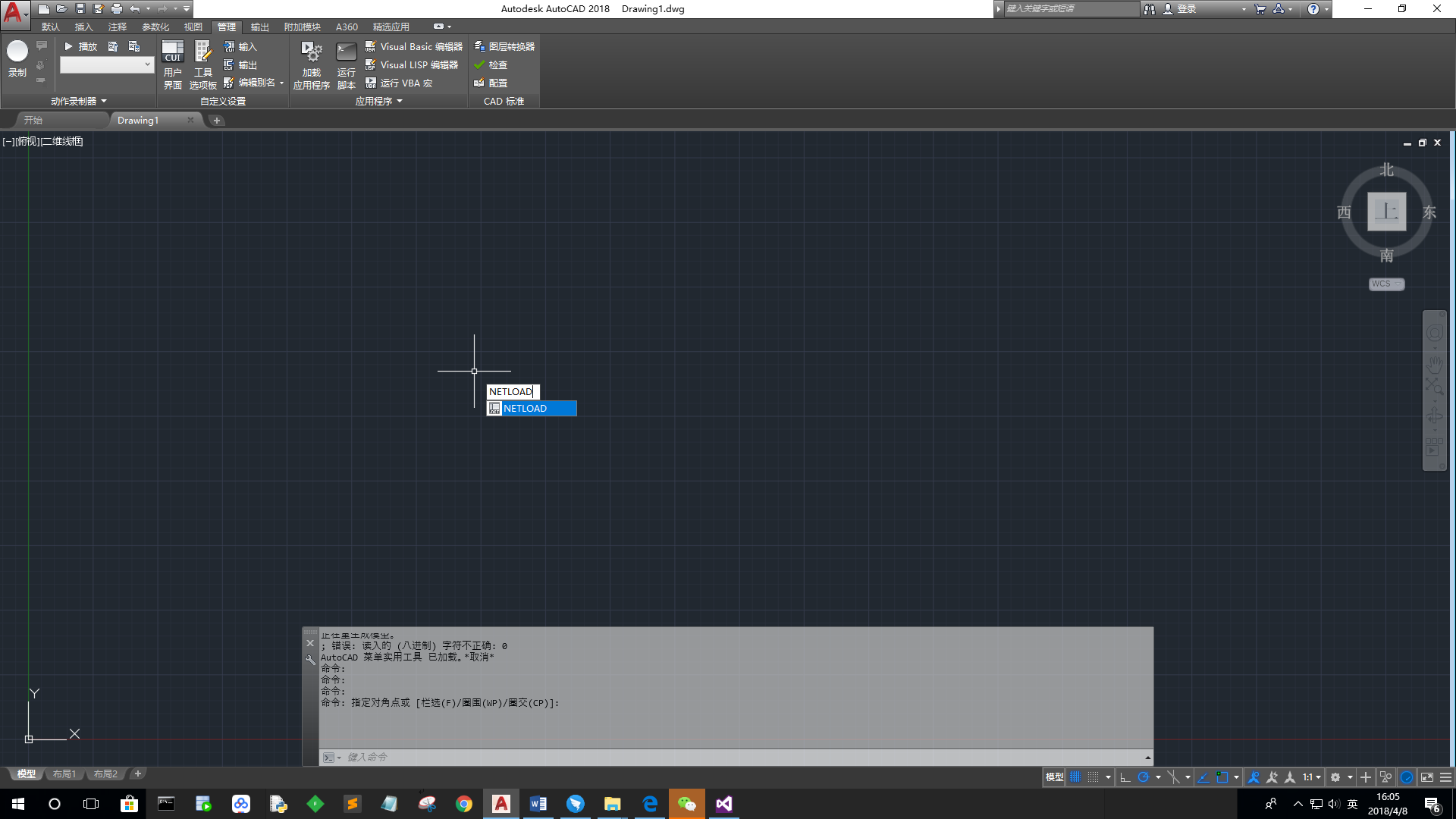

7.      在cad中输入指令netload，载入.net的 dll文件  ：

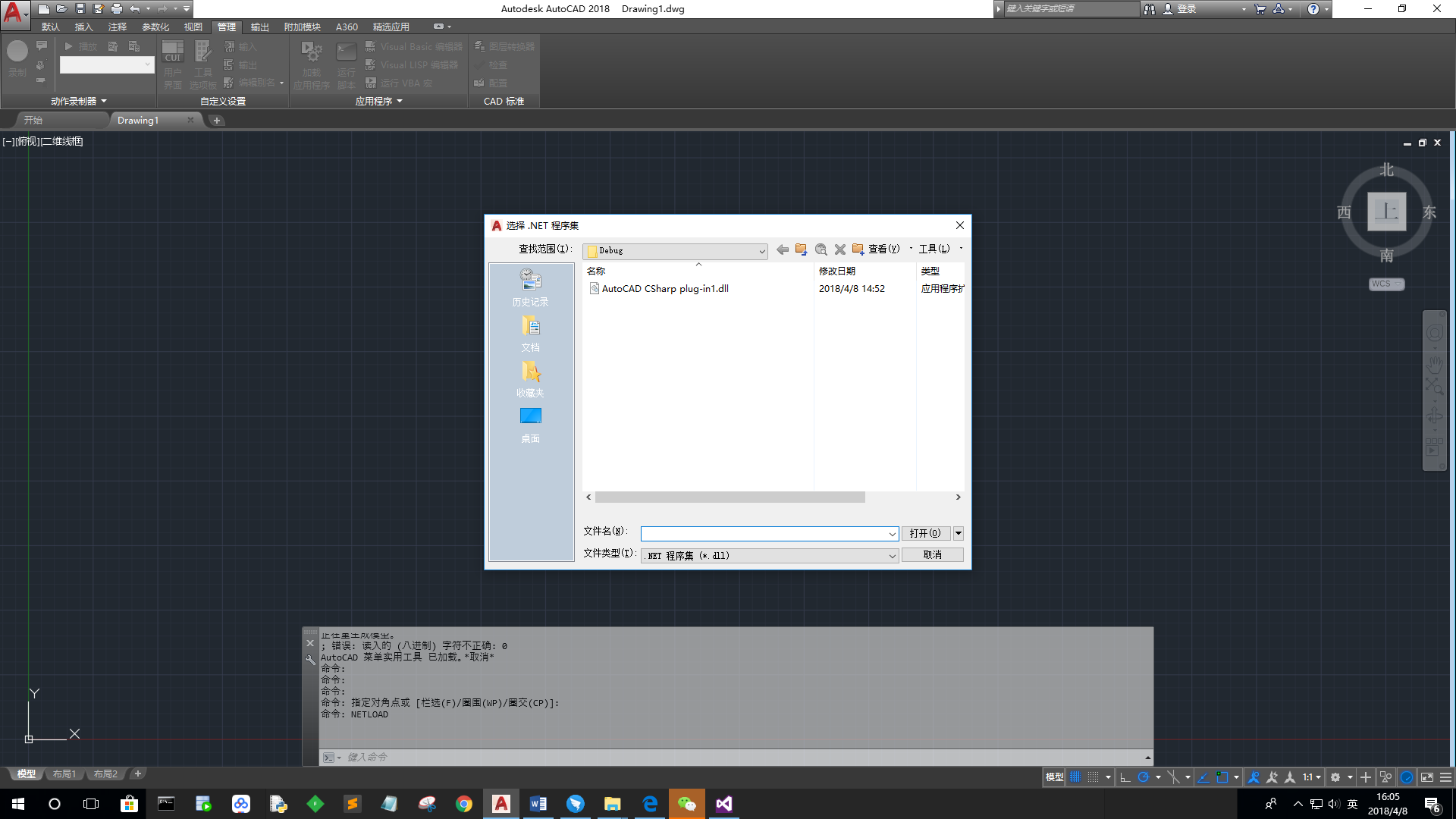

8.      选择生成的dll文件加载如cad中：

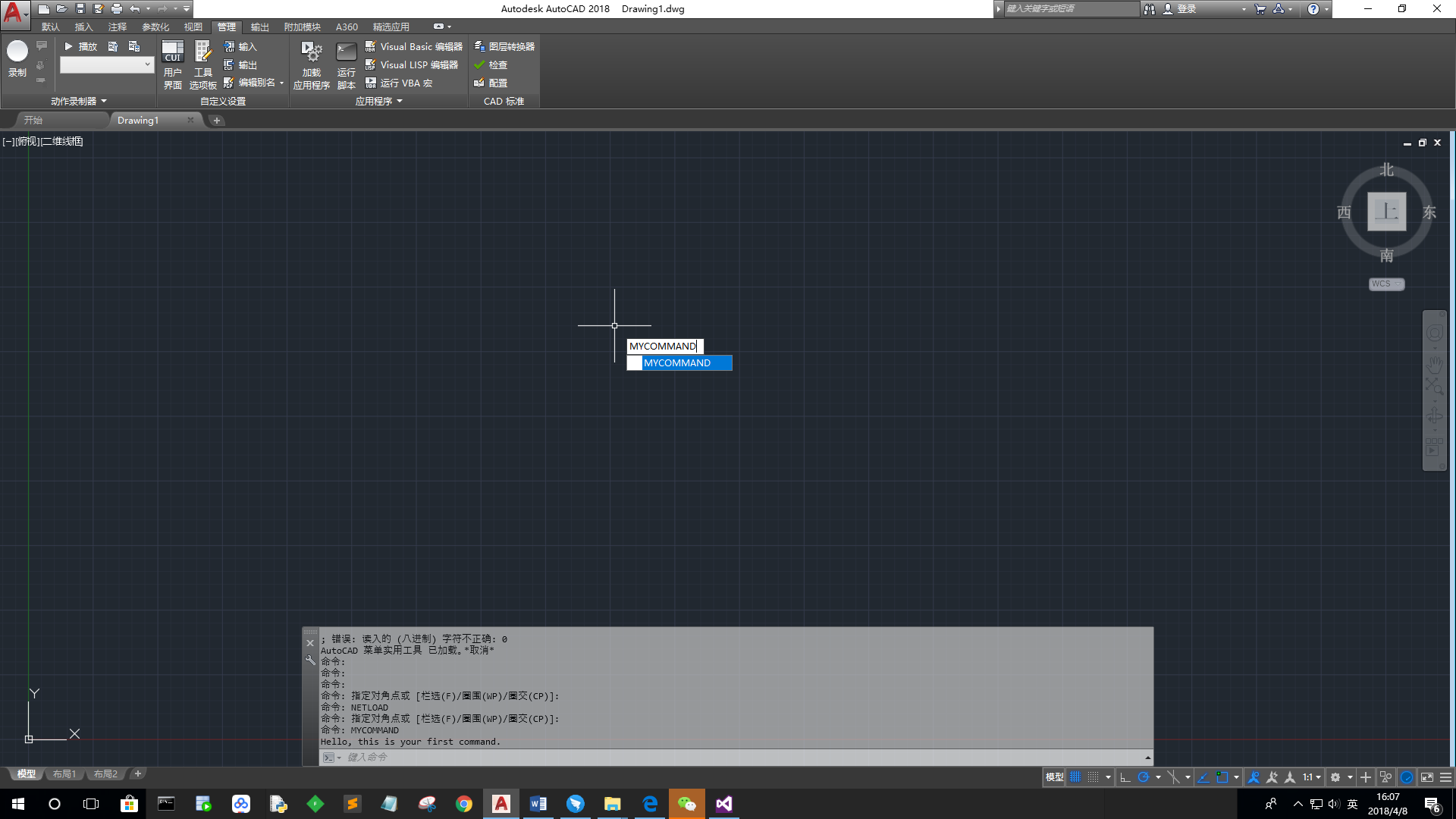

9.      在cad的指令中输入mycommand（即为c#程序中默认的函数名）：

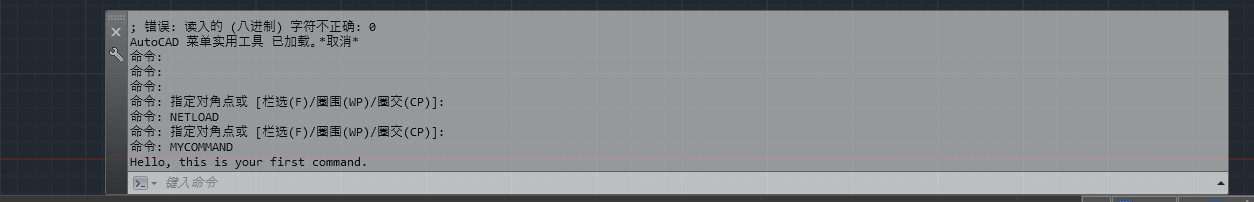

10．回车即可看到代码中对应的指令: Hello, this is your first command。

注：

安装相关内容：

1.      安装ObjectARXWizards相关的工具时，安装的SDK为默认目录（在安装ObjectARX 2018后，将其中的内容复制到制定的C盘下的目录中，替换掉已有的文件内容），安装的CAD路径为已经安装的CAD软件路径。应该是安装时候的bug...
