【ANSYS命令流】加载与求解技术（四）：节点面载荷施加方法【重点】

面载荷的施加

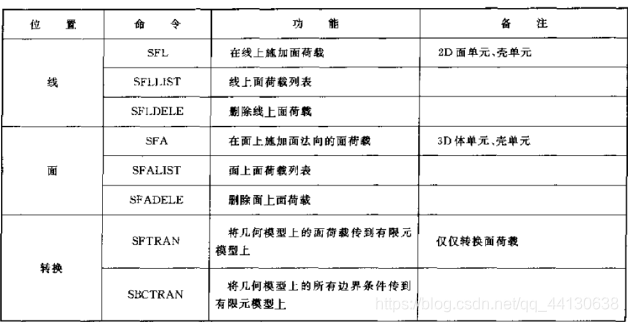

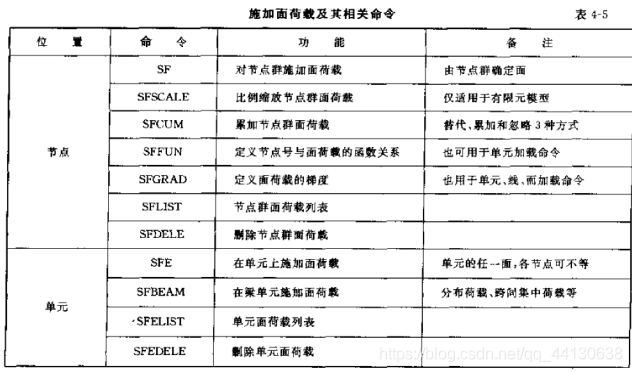

ANSYS结构分析中的面载荷为压力，其 标识符 为PRES，相关 命令 如下表所示

线分布载荷和面分布荷载都成为压力，但是不同单元 类  型，其荷载单位不尽相同。

• 2D面单元

      无论面载荷施加在单元边还是边界线，其荷载单位都是力/面积
• 梁单元

      分布荷载单位为力/长度，单元端部荷载单位为力
• 3D实体单元

      面荷载单位为力/面积

节点面载荷

对节点群施加面载荷

可 解决 大面积局部加载问题，只需在划分网格时加以控制

SF,Nlist,Lab,VALUE,VALUE2

Nlist——节点群，可取ALL或元件名，也可为P（进入GUI方式拾取节点）
Lab——面载荷标识符，结构分析时为PRES
VALUE——面荷载或表格型面荷载的表格名称
VALUE2——复数输入时面荷载的第二个值

对单个节点不能使用该命令

由Nlist节点群能够确定多少个单元面就施加多少单元面（与几何面无关）

   如3D体单元面的所有节点在Nlist表示的节点群中时才能施加该载荷，否则不予施加。

   面载荷方向与单元面法向相同

对于2D单元，在单元外部 边界 上加载时，可仅选择外部边界上的节点群即可加载；

   当节点群不在单元外部边界时，需单独选择包含这些节点的单元。

   该特点对于单元周边施加相同面载荷是简单，但施加单元任意一边面载荷麻烦点

举个栗子

3D单元SF加载示例

finish
/clear
/prep7
et,1,95
blc4,,,10,10,20        ! 创建长方体
esize,,4				! 定义单元网格数目
vmesh,all      			! 划分网格
asel,s,loc,y,10			! 选择Y=10的几何面
nsla,s 					! 选择与面相关的节点，但不包含面边界节点
sf,all,pres,1000  		! 施加节点群压力载荷，仅4个单元面
asel,s,loc,z,20 		! 选择z
