ANSYS施加多步载荷的方法：时程分析技巧

1、ansys里面分布加载如何实现？

2、静态分析里面分布加载和一次性加载有什么不一样？

这里用梁弯曲来测试：

首先建立梁的模型;

finish/clear/filname,'problem beam'/prep7et,1,beam188 !SECTYPE,   1, BEAM, T, , 0SECOFFSET, CENTSECDATA,45e-3,-53e-3,8e-3,8e-3,0,0,0,0,0,0,0,0mp,ex,1,2e11 !弹性模量mp,prxy,1,0.3 !泊松比k,1,0,0,0$k,2,0.75,0,0l,1,2lesize,all,,,50lmesh,1/ESHAPE,1.0d,1,all,all

分别在单元49的2节点和单元50的1节点施加载荷：

/soluantype,0time,1nsubst,5!fcum,add!f,nelem(49,2),fz,-1000 !压力的作用方向为z方向f,nelem(50,1),fz,-1000 !压力的作用方向为z方向solvetime,2nsubst,5!fcum,addf,nelem(50,1),fz,-1000 !压力的作用方向为z方向solve

查看输出结果：

/post1!PLNSOL, U,SUM, 0,1.0PLNSOL, S,EQV, 0,1.0

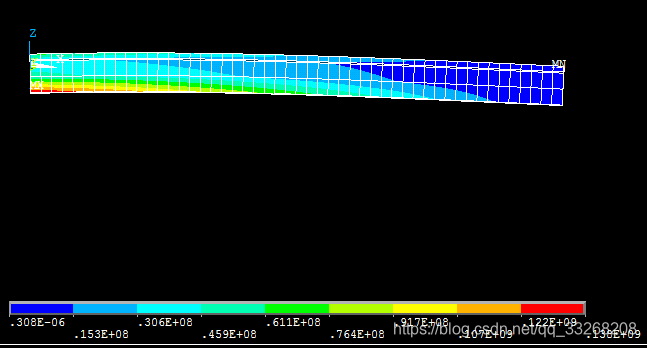

结果1：使用默认的，fcum,repl

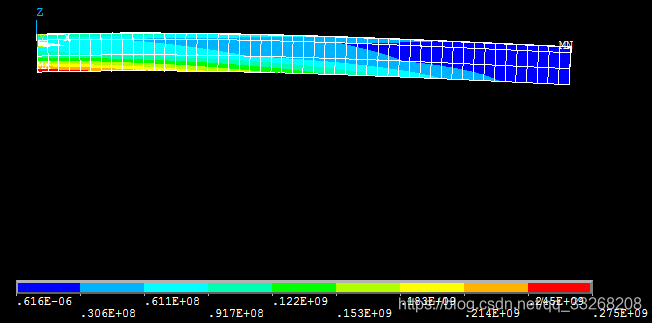

结果2：使用fcum,add

那从结果来看，只要是使用fcum,repl。同一节点处，无论多少个载荷步，或者同一载荷步里面加很多次，都是按照最新的载荷计算。而使用fcum,add。就有载荷的累加作用效果。不同节点加载荷似乎没影响。
