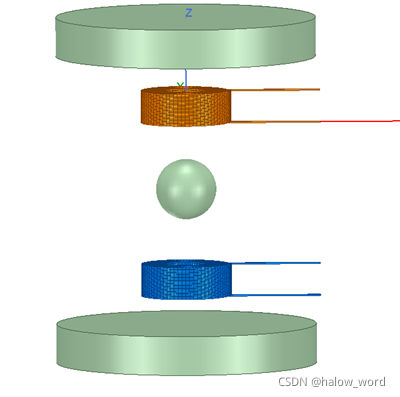

悬浮线圈：高2.5，内半径2.5mm,外半径4.2。仿真中用铜材料“copper”
永磁体：铷铁硼，直径19.4mm，高2.9mm，仿真中用铷铁硼材料“NdFe36”
小球：直径4.5mm，仿真中用铁材料“iron”
悬浮方面用正向思路，即多大的电磁力能使小球悬浮。
小球质量m=4/3 πr^3，代入已知条件得m=0.0003748所以悬浮系统提供的力应该在3.673mN附近。
在开始的仿真中，加入了已经 设计 出的电路里的电流，即悬浮线圈的电流<=1A，但是效果很不理想，磁场到中间几乎消失，所以不断加大激励电流，直到100安培附近，磁场及产生的磁力才达到所需要的数量级。
（1） 小球受力

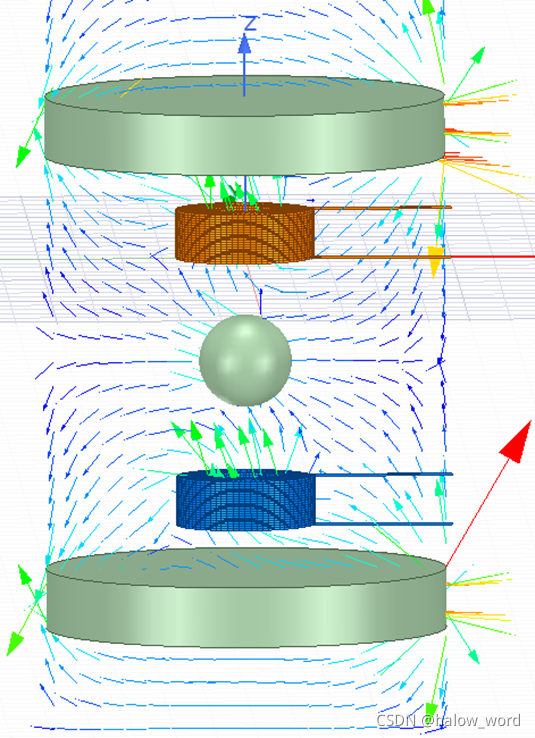

Z轴方向上，受力竖直向上，如图
受力10.329420mN。
（2） 磁场分布
