Ansys Maxwell三相变压器制作方法教程：电磁仿真实例

ANSYS Maxwell 是一种用于 电磁场 仿真的有限元分析工具，主要面向负责设计和分析电磁和机电设备（包括电机、执行器、变压器、传感器和线圈）的工程师。ANSYS Maxwell 采用有限元方法求解器来求解静态、频域和时变电磁场和电场。

按照以下步骤，您将学习使用 Ansys Maxwell 设计三相变压器。PS：开始前先熟悉一下Maxwell环境中的菜单和工具栏

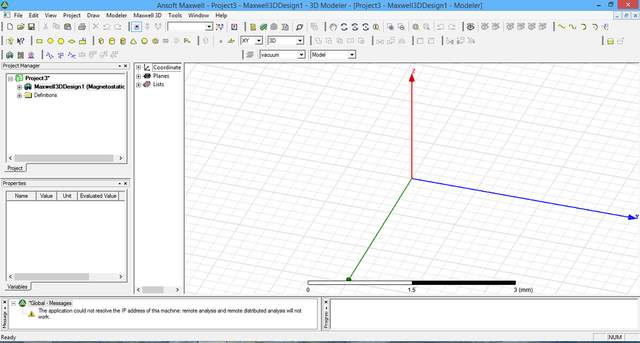

第 1 步：插入 3D Maxwell 设计、材料选择和尺寸

打开Ansoft Maxwell并单击插入 3D maxwell Design

点击 Tool->edit configurated Libraries->Material并选择 steel_1008

单击 建模器-> 单位并更改为英寸

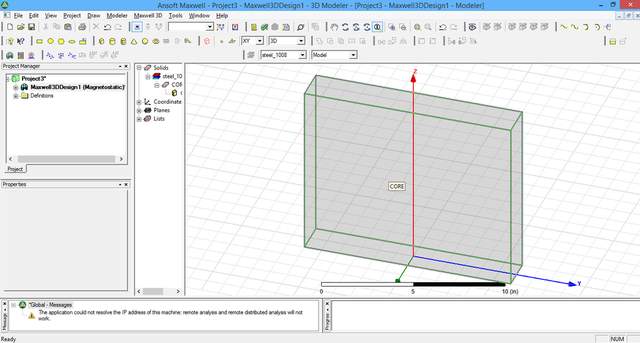

第 2 步：画框

单击Draw Box并将鼠标移动到平面并输入以下值（使用 TAB 移动到下一个值）X:-1,Y:-6,Z:0 & dX:2,dY:12.dZ:10，单击属性在弹出框中并将名称更改为“核心”

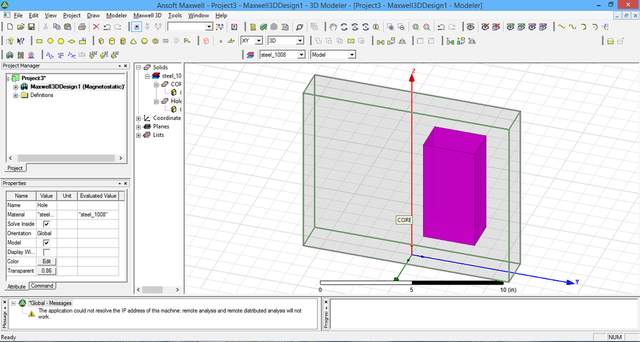

第 3 步：创建孔

单击Draw Box并将鼠标移动到平面并输入以下值（使用 TAB 移动到下一个值）X:-1,Y:1,Z:2 & d
