ANSYS Electronics Desktop电磁仿真全攻略

一、软件介绍与安装

ANSYS Electromagnetics Suite 18.2 有限元电磁场仿真分析软件下载

http://www.mr-wu.cn/ansys-electromagnetics-suite-free-download/

二、电容仿真

第一步

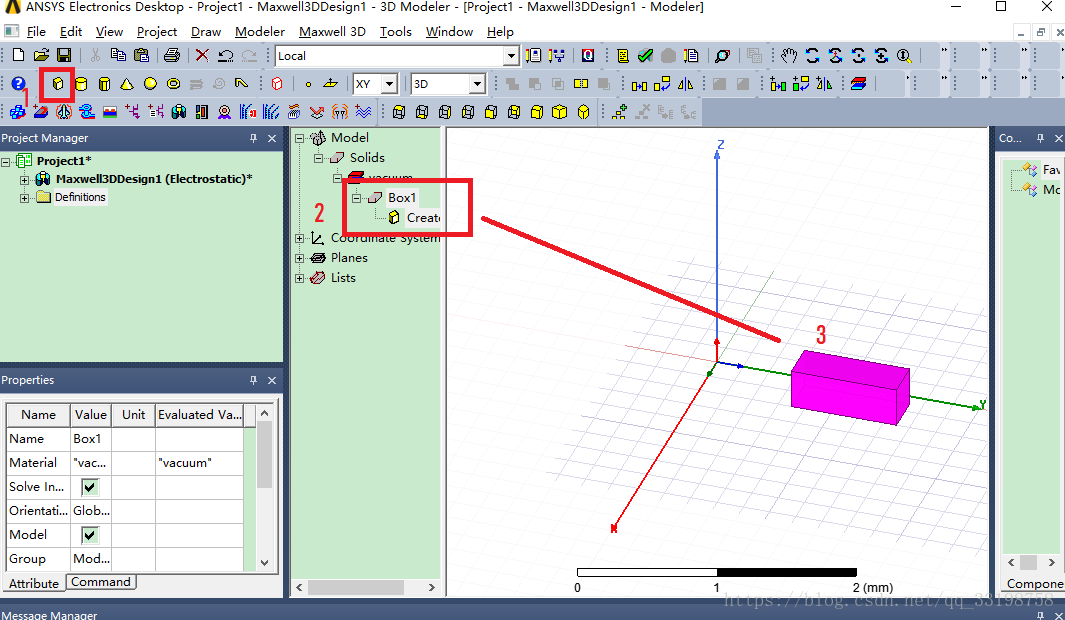

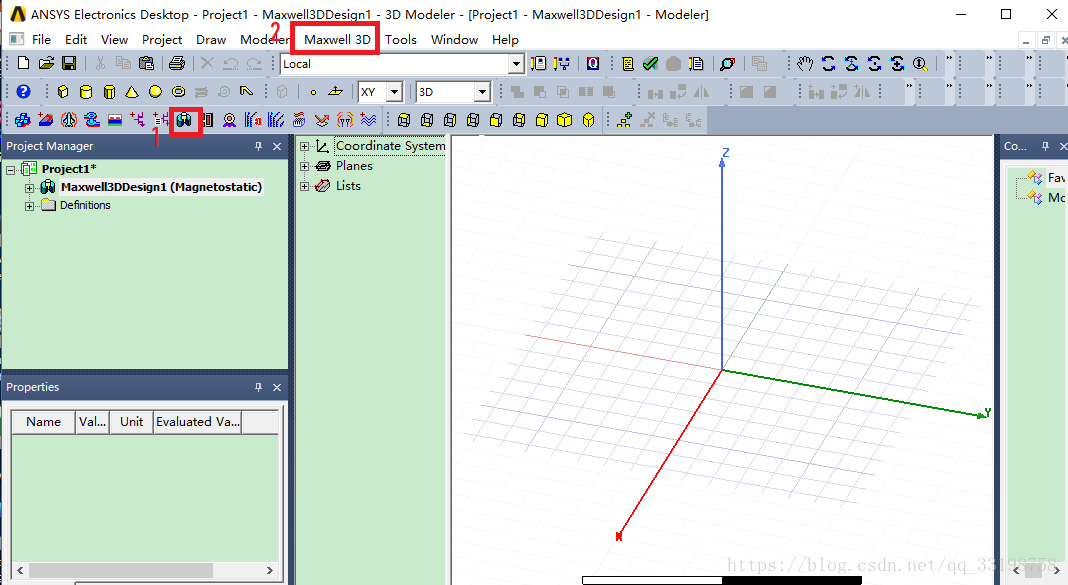

菜单栏选择： Insert   Maxwell 3D Design ,如下图1，然后工具栏出现2。

第二步

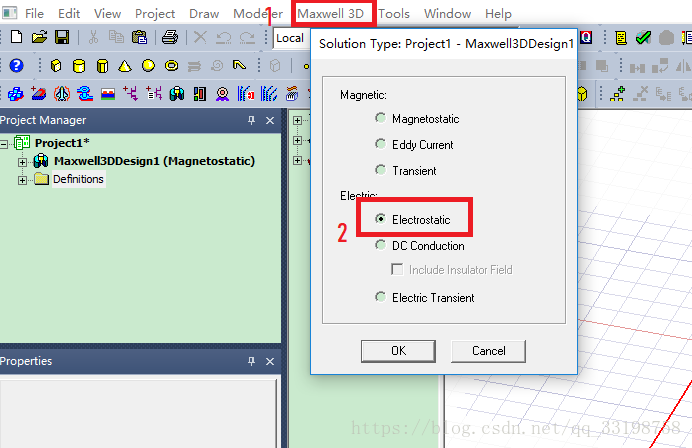

点击Maxwell 3D—>solution type  —>Electrostatic—>OK

第三步

点击Draw box，然后鼠标拖动到模型区域，拖放尺寸，绘制一个长方体。

第四步

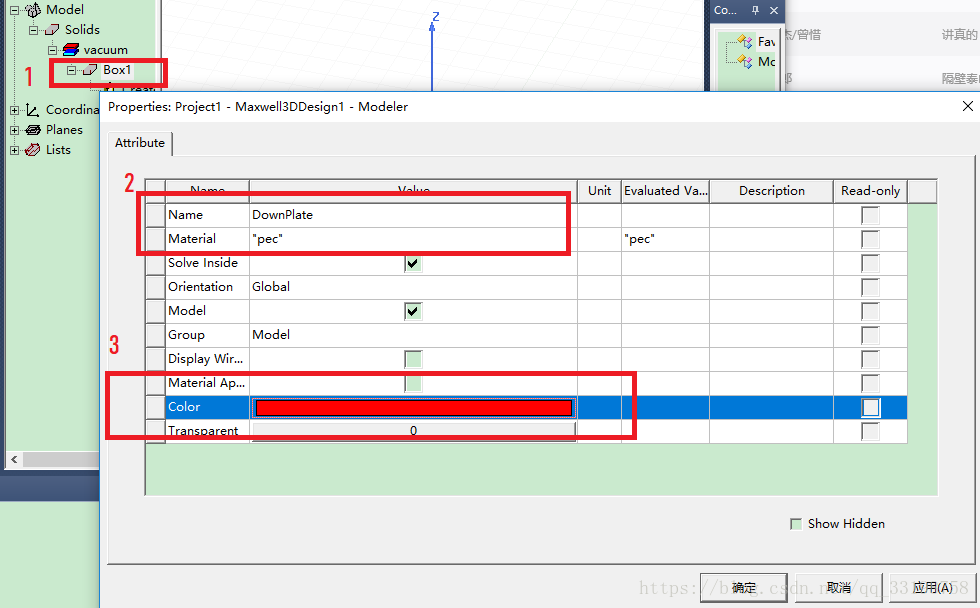

双击Box1，设置Name为“DownPlate”，Material设置为“pec”（理想导体），设置颜色。

第五步

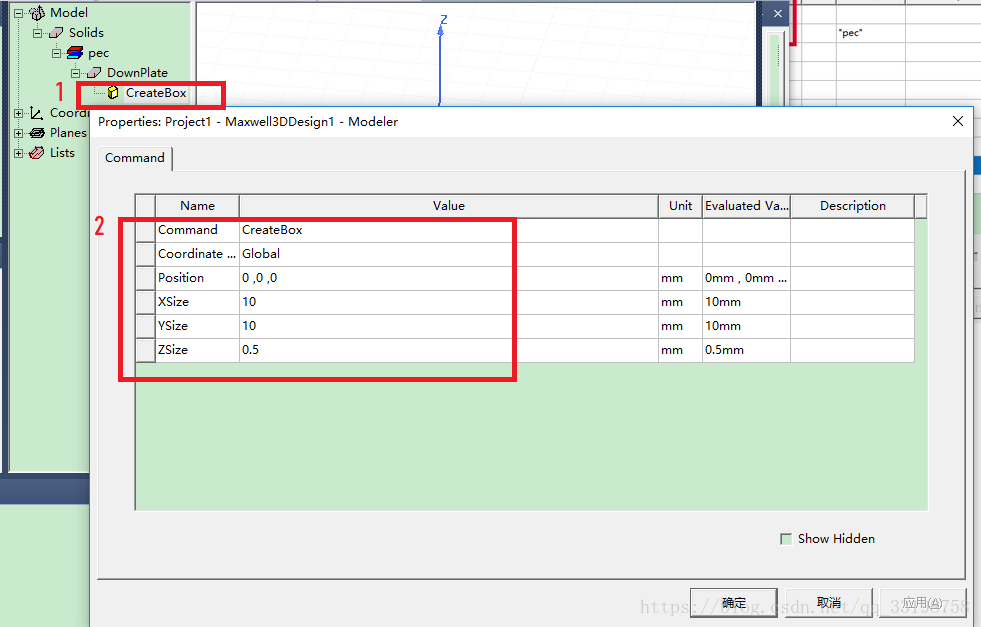

双击CreateBox，设置Box的Position和XSize、YSize、ZSize属性。

第六步

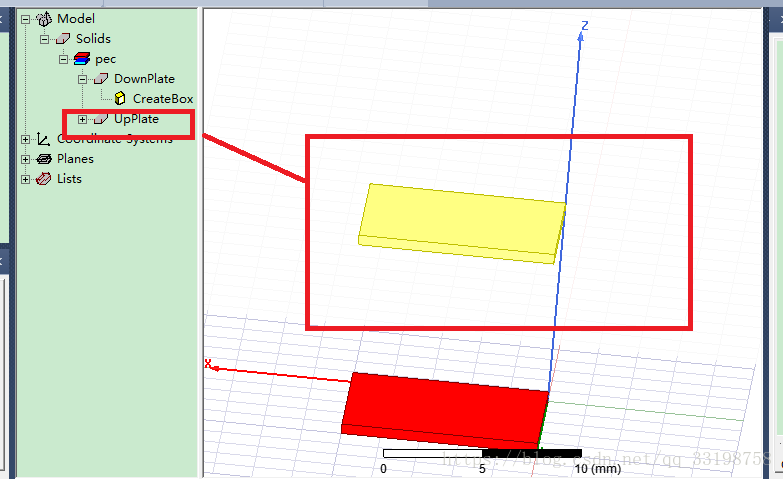

按照同样的方法添加另一块极板—UpPlate。

第七步

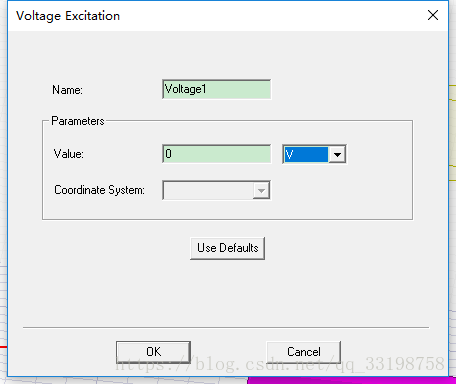

给极板添加激励。选中DownPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

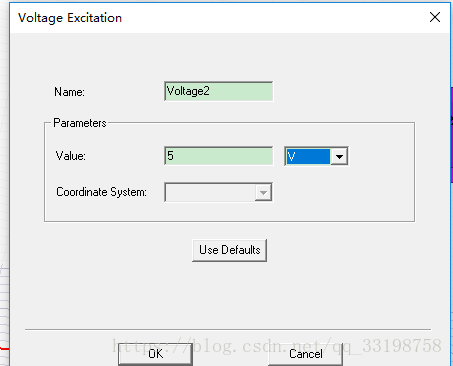

   选中UpPlate，点击Maxwell 3D—>Excitations—>Assign—>Voltage

第八步

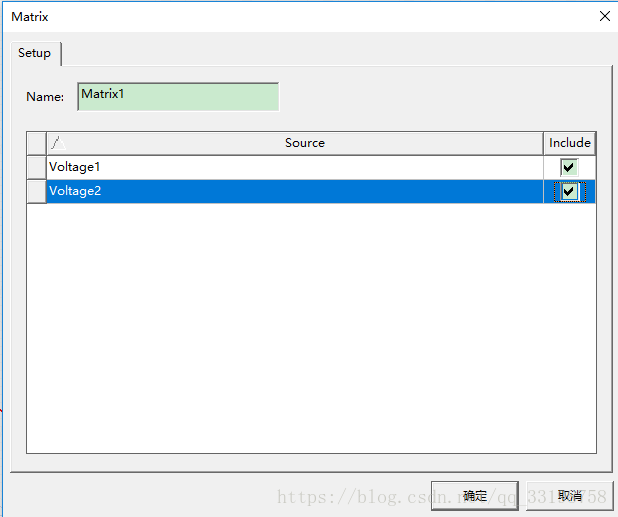

设置求解矩阵。点击Maxwell 3D—>Parameters—>Assign—> Matrix ,勾选Voltage1，Voltage2.

第九步

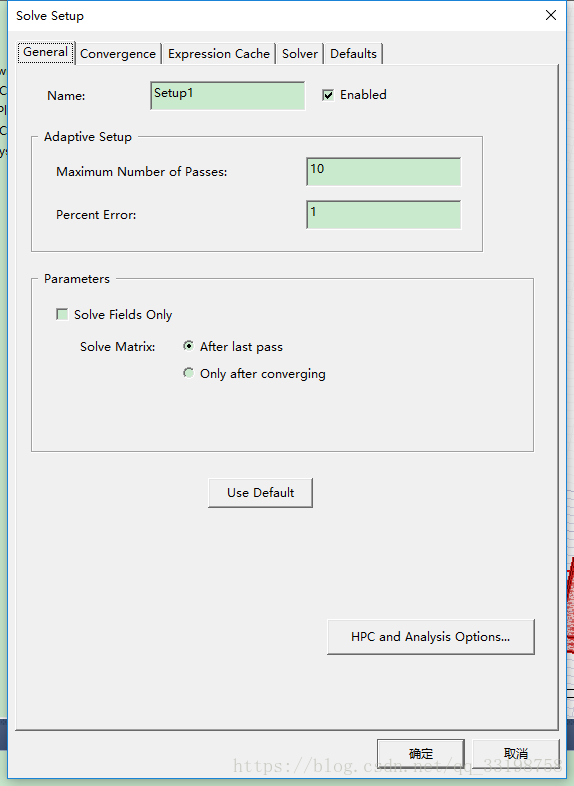

分析设置。点击Maxwell 3D—>Analysis Setup—>Add Solution Setup。然后根据仿真要求设置解算参数。

第十步

根据需要设置求解域的大小。

第十一步

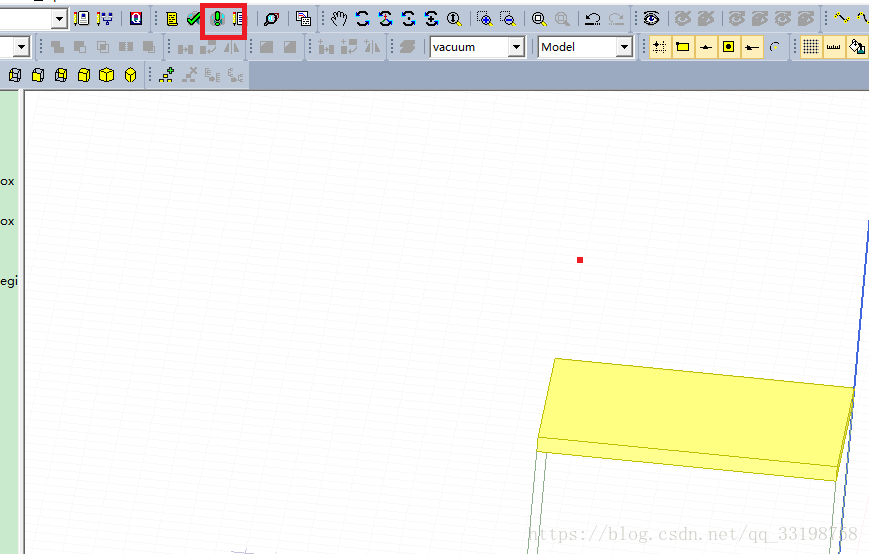

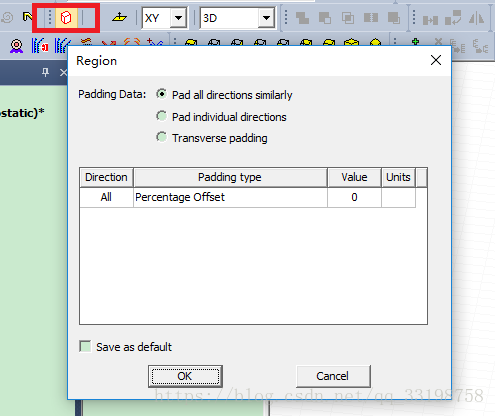

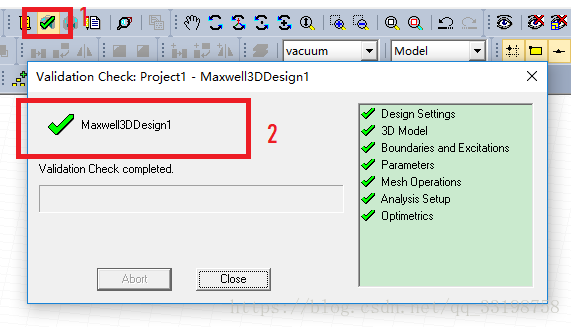

点击菜单栏如1所示图标，检查设计是否合法，出现2，则说明没问题。

第十二步

开始仿真，点击如下所示图标，开始仿真。

第十三步

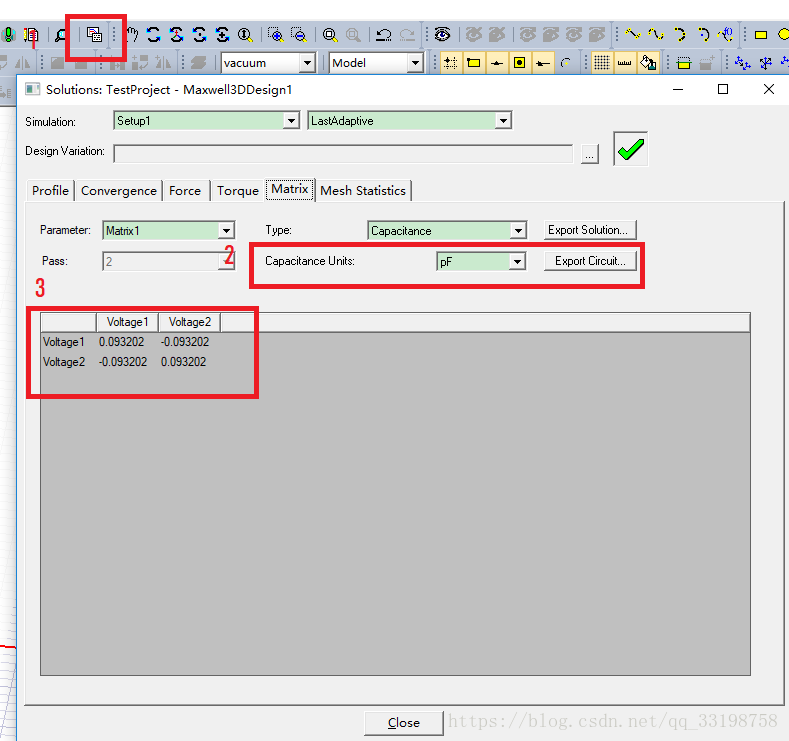

查看数据。点击如下1所示图标，弹出电容值结果矩阵。

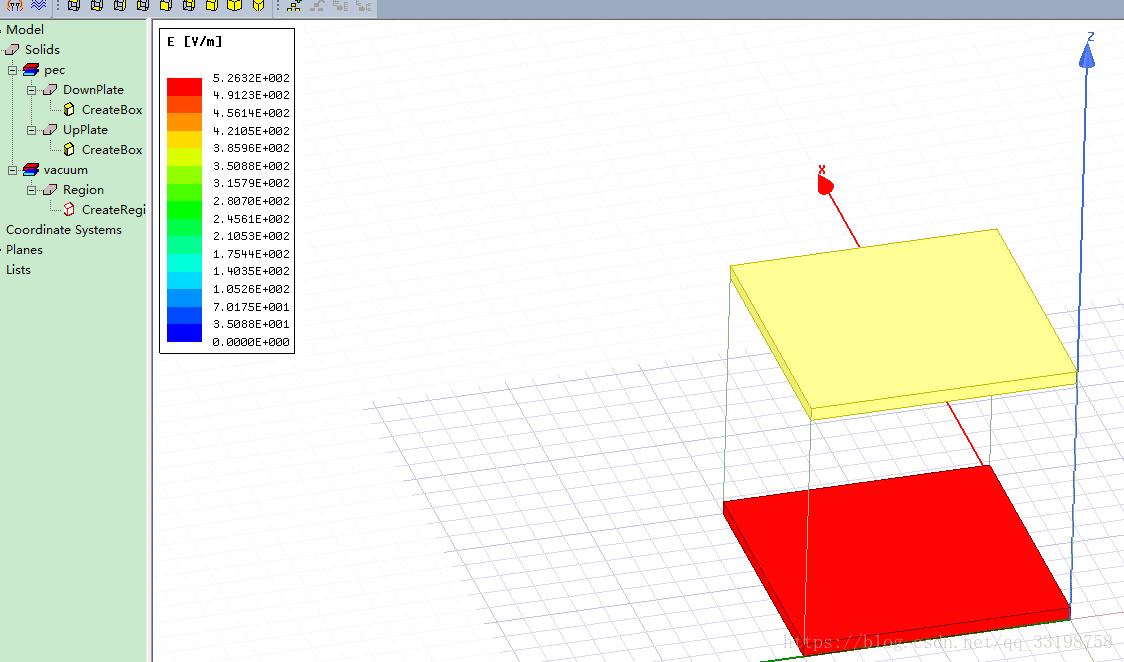

   如果想看电场分布的话，可以：先Ctrl+A，选中全部，然后点击Maxwell 3D—>Fields—>Fields—>E—>Mag_E


   其他功能自行探索。

模型的旋转

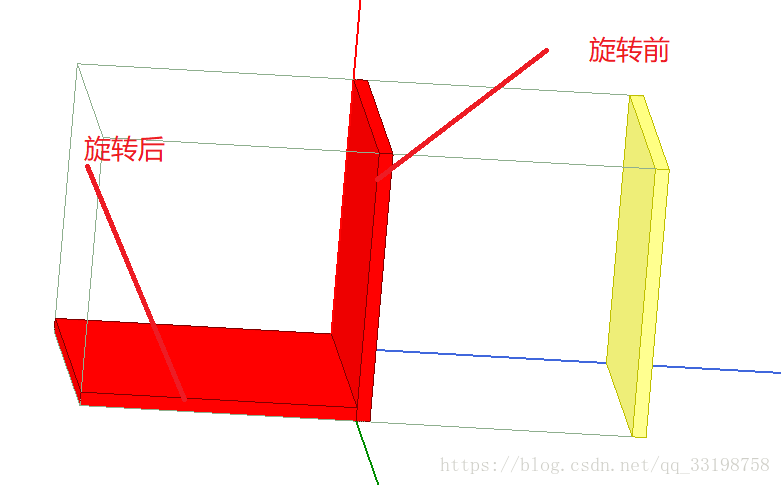

双击UpPlate，点击Edit—>Duplicate—>Around Axis 绕Y旋转90度。
