ANSYS经典界面2D和3D线圈磁场仿真教程

前面介绍了ANSYS经典界面二维和三维永磁体磁场 仿真分析 ，本文介绍一下ANSYS经典界面二维和三维线圈磁场仿真分析，至此关于线圈和磁场仿真分析在ANSYS经典界面，Workbench和Maxwell软件三个不同平台进行了介绍。

ANSYS Maxwell 2D永磁体建模

https://blog.csdn.net/zhwzhaowei/article/details/102787792

ANSYS Maxwell 2D螺线管磁场分析

https://blog.csdn.net/zhwzhaowei/article/details/127328150

ANSYS Maxwell 3D线圈磁场仿真分析

https://blog.csdn.net/zhwzhaowei/article/details/127449972

永磁材料介绍和ANSYS Workbench永磁体仿真

https://blog.csdn.net/zhwzhaowei/article/details/110730939

ANSYS Workbench线圈磁场仿真

https://blog.csdn.net/zhwzhaowei/article/details/111184433

ANSYS 经典界面2D和3D永磁体磁场仿真

https://blog.csdn.net/zhwzhaowei/article/details/117805416

首先来看一下ANSYS经典界面二维 线圈磁场 仿真分析

A.1 几何模型建立

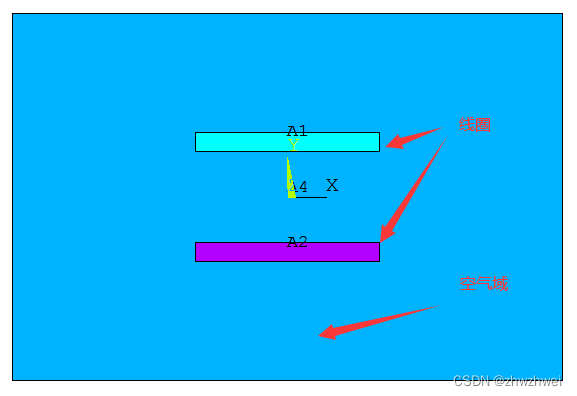

模型尺寸与博文（ ANSYS Maxwell 2D螺线管磁场分析）中相同。

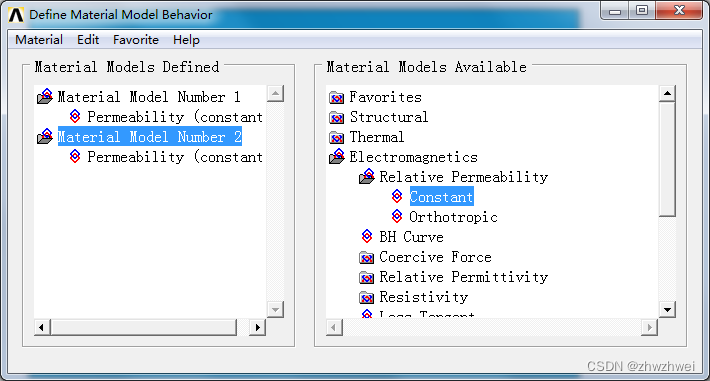

A.2 定义单元 类  型和材料模型

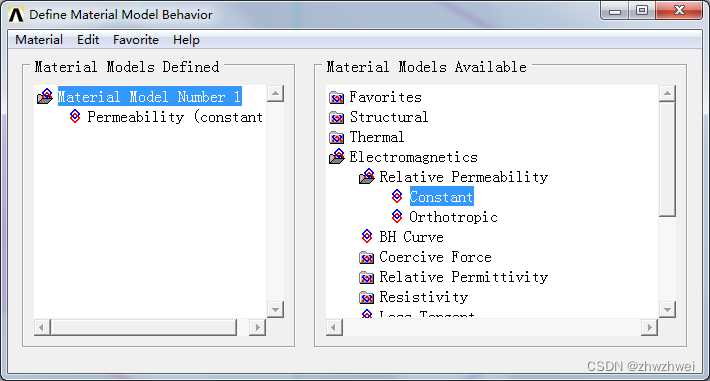

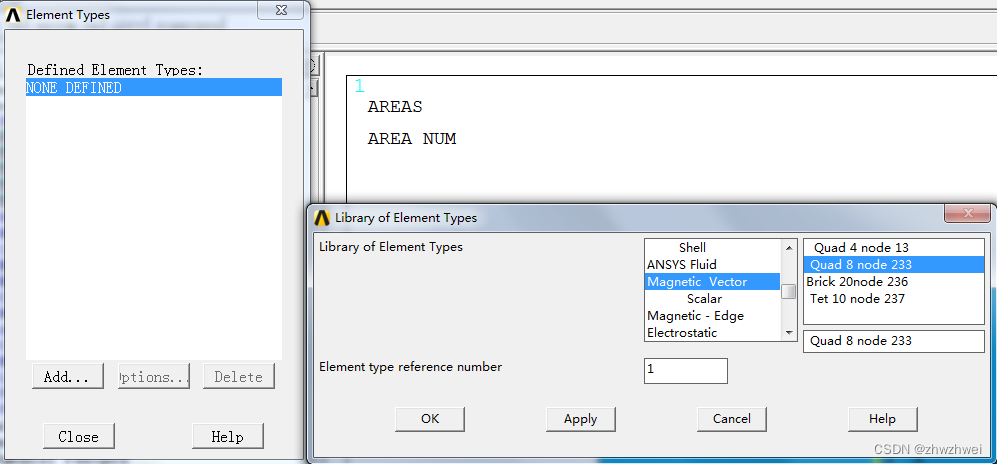

单元类型选择PLANE233，材料1为空气，材料2为铜。

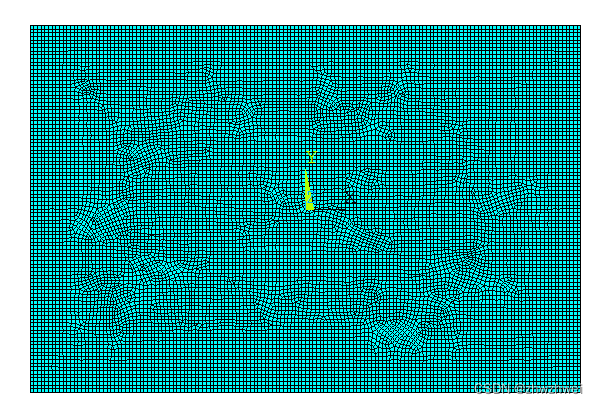

A.3 赋予几何模型单元类型，材料，并划分网格

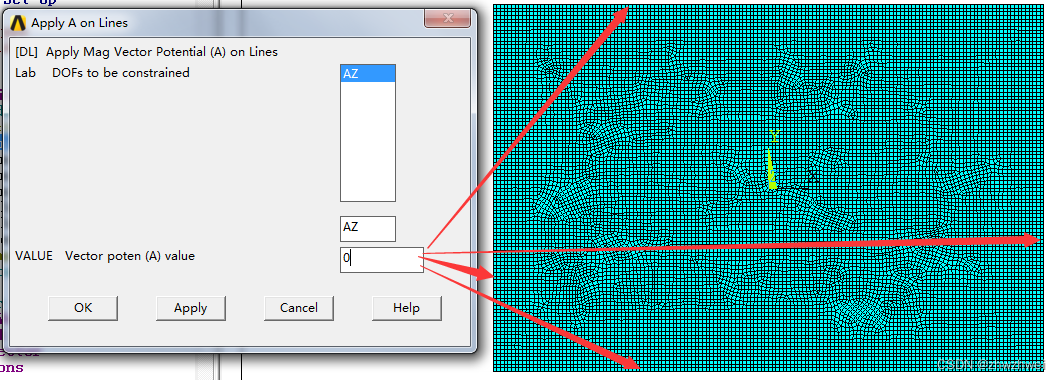

A.4 施加电流密度载荷和磁通平行边界条件

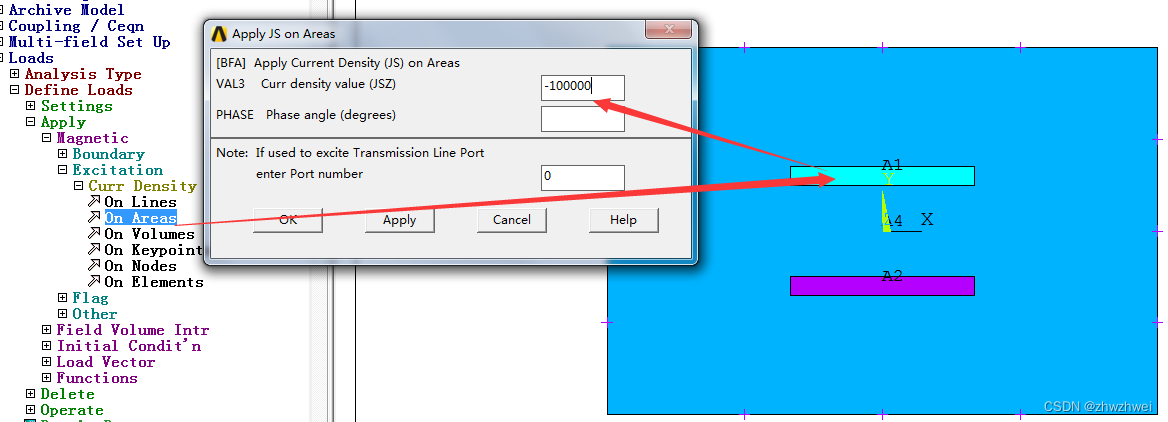

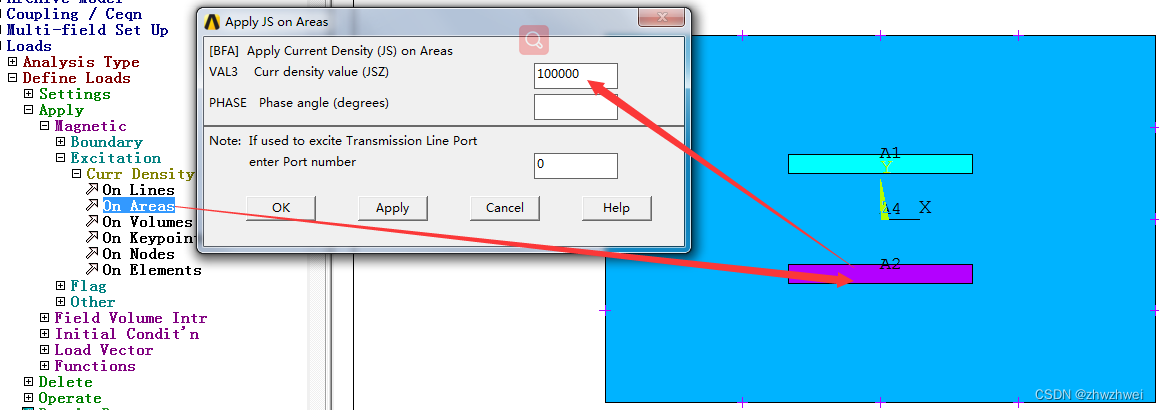

假设线圈100匝，电流大小1A，则线圈的电流密度为100000A/㎡。

A.5 求解并查看结果

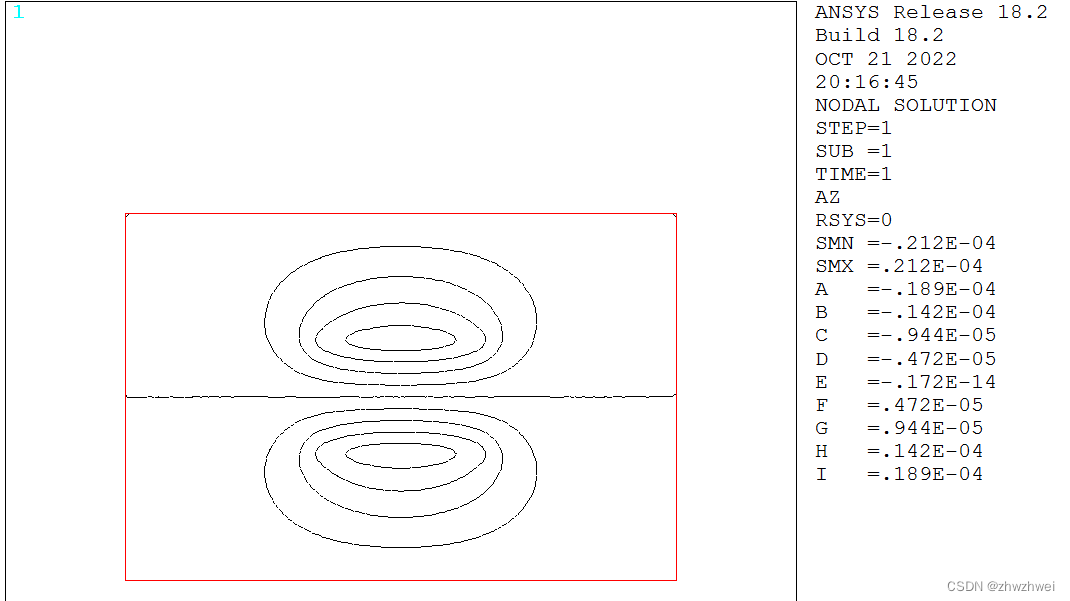

磁力线分布

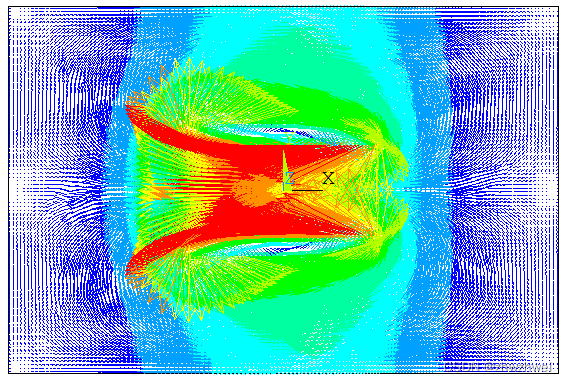

磁场强度 矢量 分布

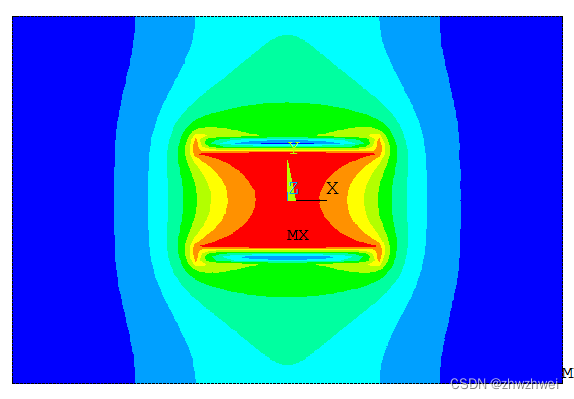

磁场强度云图分布

再来看ANSYS经典界面建立三维线圈磁场模型

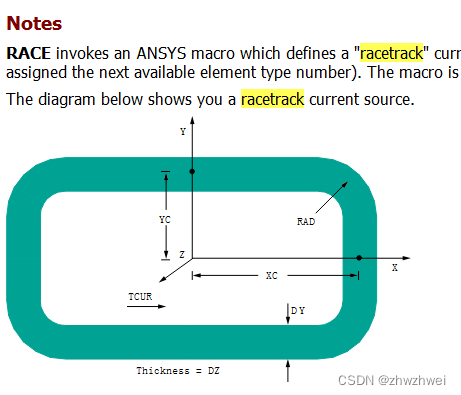

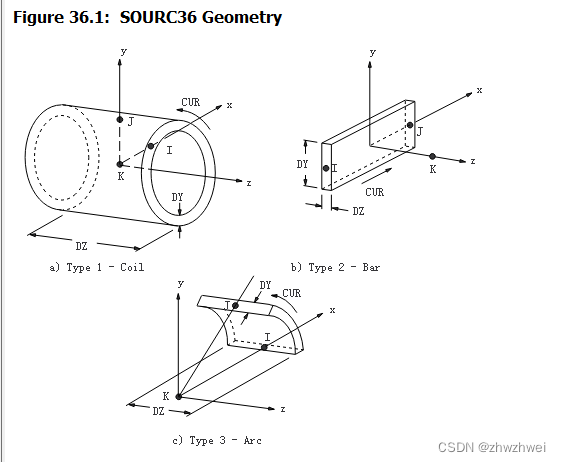

ANSYS经典界面建立三维线圈有两种方式，一种是用SOURC36来定义线圈，另一种是通过Racetrack Coil来定义跑道型线圈。

本文通过建立跑道型线圈来定义三维线圈

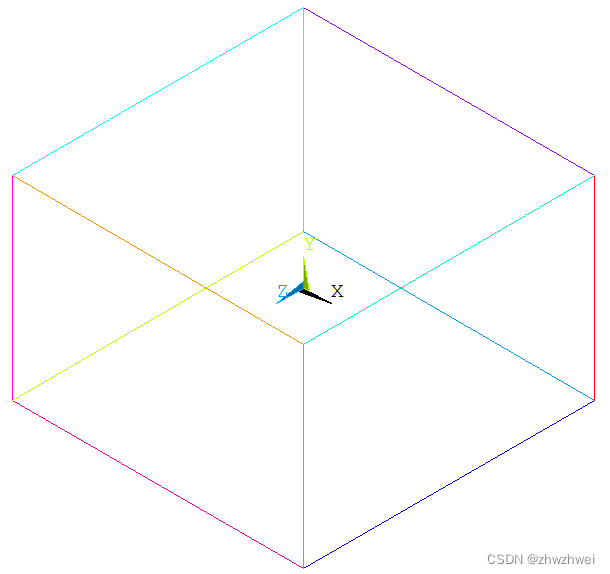

B.1 几何模型建立（只有空气域）

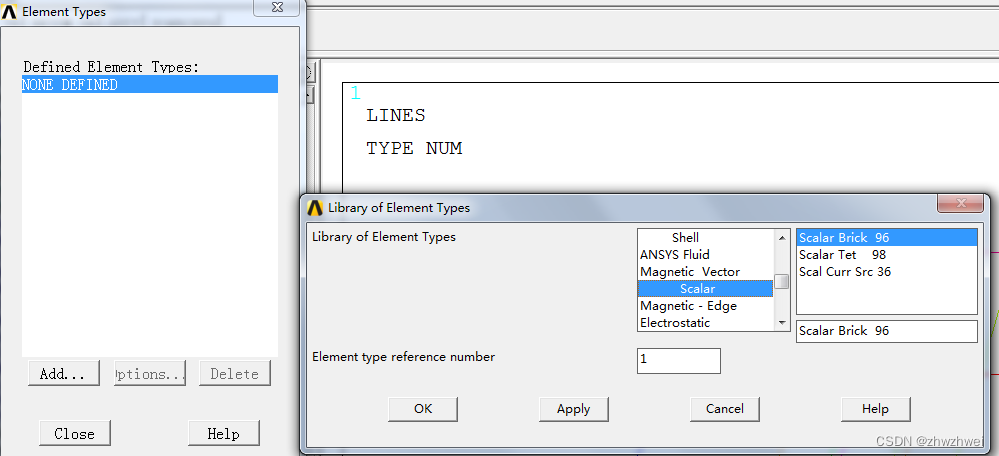

B.2 定义单元类型和材料模型

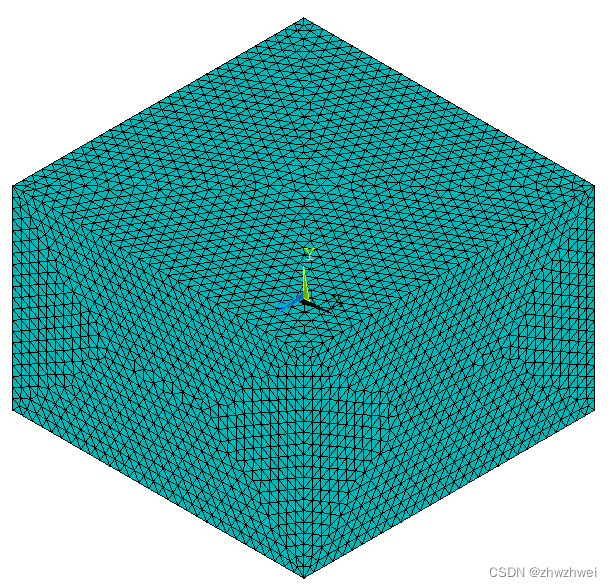

 B.3 赋予几何模型单元类型，材料，并划分网格

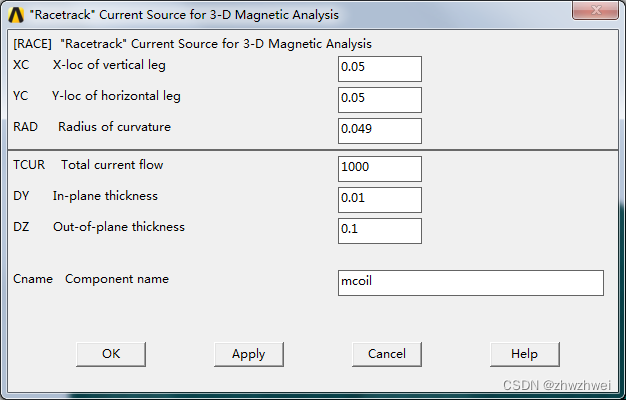

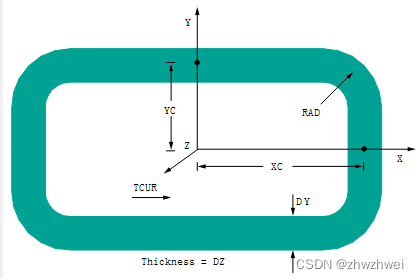

B.4 定义Racetrack Coil跑道型线圈和 边界 条件

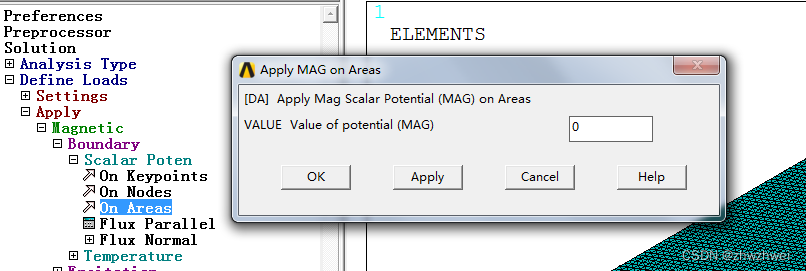

设置空气域表面磁标势为0

B.5 求解并查看结果

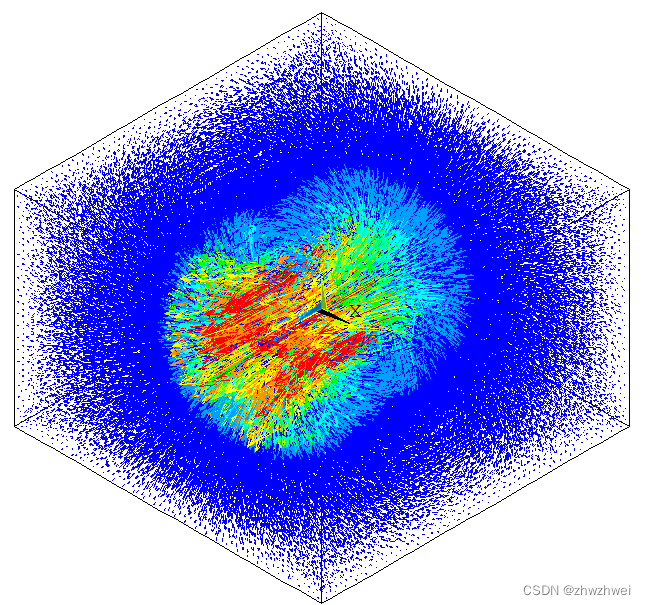

磁场强度矢量图

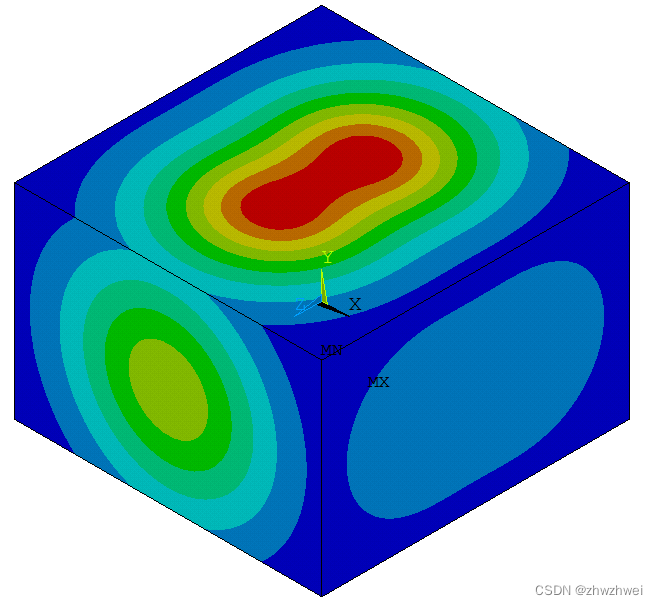

磁场强度云图
