Altium Designer原理图的几种连接线方式详解

1.直连

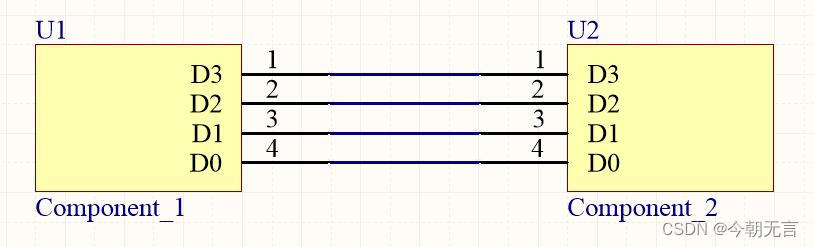

   最简单的一种连接方式，不多说。 类  似下图

2.网络标号 Net Label

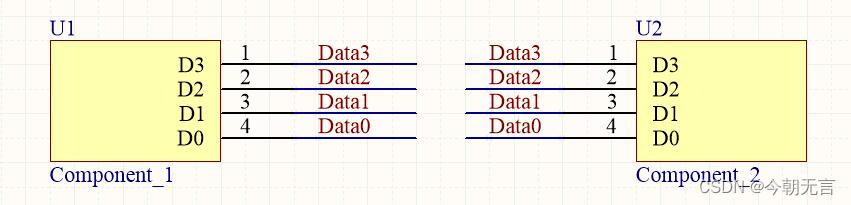

   网络标号用于标识网络，拥有相同名字的网络是连在一起的。使用网络标签可以有效减少连接线的使用，从而使原理图简洁明了。如下图，其电气结构与图1的直接连接是相同的。

   网络标号的作用范围可以在 Project -> Project Options -> option 选项卡  ，将网络识别符范围改成 global，从而使网络标签可以作用于项目中的其他原理图。

   注意，网络标号标记的网络与离图连接（见第5小结）的网络并不相连，即一个网络由网络标号标记、另一个网络连接到一个同名的离图连接时，尽管鼠标停留时会显示同样的网络名，但实际是两个不同的网络，此时编译会报重名错误。

   在使用线束连接时（见第6小节），网络标号将只能作用于原理图内部，无法再作用于其他原理图。（因为层次化原理图设计实际就是电路模块化，就像编程时的函数一样，我们总是希望外部仅可以调用函数接口（线束端口），而隐藏内部的临时变量（网络标号））。

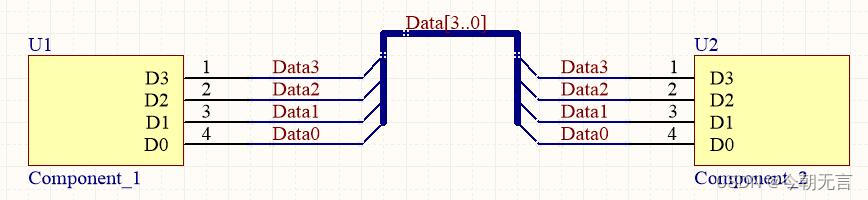

3.总线 Bus

   注意放置于总线上的网络标号以及总线端口的命名格式：BUSNAME[START…END]，起始序号与终止序号间是两个英文句号，而不是通常使用的冒号！start与end的大小关系无限制，即形如 bus[0…7]、bus[7…0] 的命名都是可以的。

   总线主要用于规格化原理图，可以让阅读者明了地看到信号线的连接方式，但没有实际的电气连接，实际的 电气连接 还是通过netlabel实现的。

4.离图连接 Offsheet

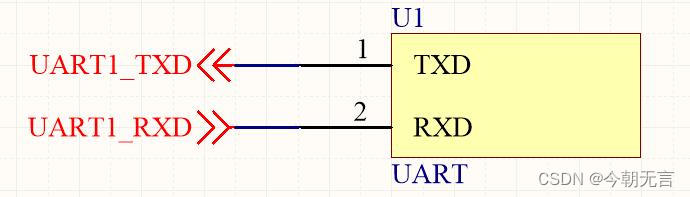

   当原理图较大，一张图纸无法完全绘制时，通常会将原理图划分为多张分别绘制，不同图纸之间的网络可以通过第2小节所讲的网络标签实现连接，而更加规范的做法是使用离图连接Offsheet。同名的离图连接属于同一网络。

   离图连接有Right、Left两种类型，没有实际的电气作用，但是可以用于标识信号的输入输出方向，让原理图更加明了。

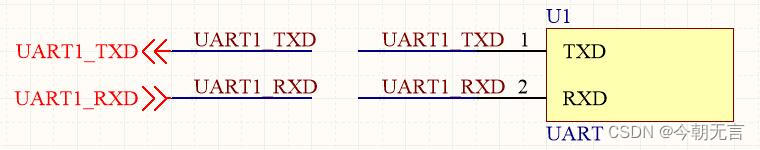

由于离图连接与网络标签的网络不相连，因此如果使用网络标签，应采用如下格式：

5.线束连接 Signal Harnesses

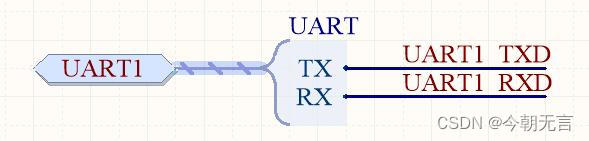

   在进行较大规模原理图设计时，常规的平面化设计方法（多张原理图平行）将难以实现对原理图的有效管理，此时会改用层次化原理图设计（多张原理图构成树状结构）。层次化原理图设计的思想类似于模块化编程，每张子图对应一个电路模块，模块的接口就是线束连接。由于每张子图都封装成了对应的电路模块，因此非常便于电路图的复用。如下图就是一个UART端口的线束：

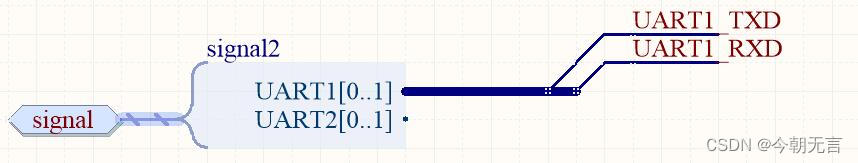

   有时我们希望在使用线束接口时也用到总线的功能，但由于总线没有实际的电气连接，而使用线束连接时网络标签也无法跨图作用，因此像下面这样是无法实现连接的：

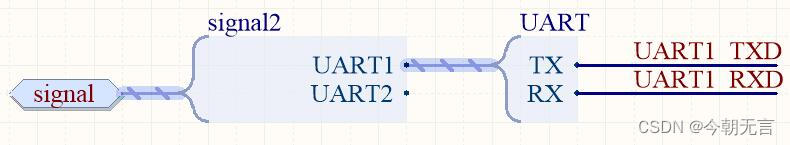

然而线束连接是可以嵌套的，即可以设计为如下的形式，这样就可以通过线束实现类似总线的连接线管理了。
