simufact.forming装配工具使用经验交流与分享

我们常常在CAE仿真分析中，遇到这样的问题。CAD的模型往往是从别的工程师、单位拿出来的，不同单位使用的CAD软件业大不相同。方便一点的，CAD模型是已经装配好的，有的是单个的零件，没有装配，还需要我们自己装配。在CAE建模的前期带来了些许困难。如果我们对每种CAD软件都了如指掌，那当然方便了，CAD软件的建模功能还是很强大的。当然，现在也出现了很多CAD和CAE衔接的工具，如hypermesh、patran等有限元前处理，可以导入和修改基本所有CAD文件格式，极大的方便了我们的使用。前段时间见到了一个软件，名字叫spaceclaim，主要是CAD软件，但是建模方式和接口都做的很好，而且简单易学，也可以导入和修改大多数CAD软件模型。关键是使用方便，能够提高我们的工作效率。但是这些都需要我们去学习一个以上的软件，才能更好的完成我们的工作，其实大多数CAE软件业提供了简单的装配功能，应付不是太复杂的仿真应该是完全够用了，今天恰好有空，我就结合我的使用给大家说说Simufact.forming的装配功能吧！比如：我们在CAD软件里面画图的时候，都是基于原点来画的，画完后，也没有通过CAD软件中的装配功能给每个模具定位，所以当我们将CAD模型导入到Simufact软件中时，会发现，它们的圆心重合了，那怎么办呢？Simufact提供了简单的装配工具，完全可以在Simufact中将它们装配起来。

大家在画图的时候，比如在UG里面，可以直接把一个总的装配体导出为一个STL格式文件，然后导入在Simufact软件中，他会自动识别有多少个体，然后分解成单个的模具。而不用上模、下模、坯料等一个一个的保存再转换为STL后导入。

就接着前段时间做过的环轧来讲吧，Simufact中移动模型一共有3种方式，相关经验分享如下。

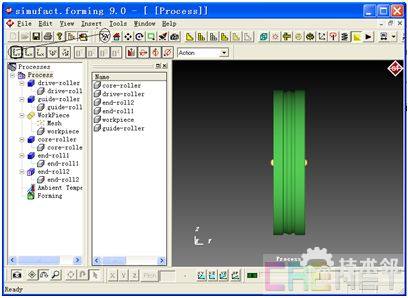

如下图可以看出，每个零部件的中心均重合了。我们首先将驱动辊和坯料装配起来，坯料和驱动辊左侧相接触，首先调整视图，如下图所示，使其为正面视图。

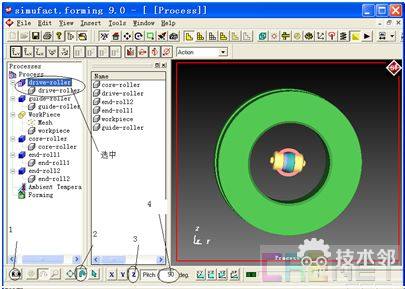

在右侧图形区按住鼠标左键移动，当driver-roller旋转到所需位置时放开鼠标即可，旋转后的图形如下所示

使workpiece最右侧和driver-roller最左侧接触

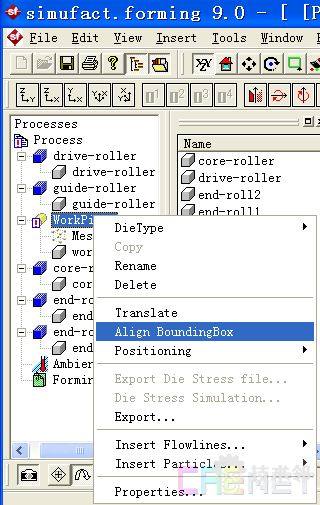

在进程树workpiece点击右键，选择Align BoundingBox

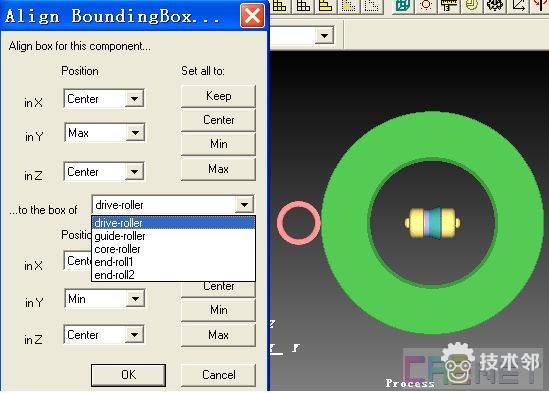

在弹出的对话框中间选择基准为driver-roller，然后选择坯料和驱动辊的中心X、Z的坐标重合，坯料Y方向最大和驱动辊Y方向最小重合，点击ok，效果如下图。

将芯辊和坯料装配起来

首先将core-roller（芯辊）绕Z轴旋转90°，操作方法和之前旋转驱动辊一样

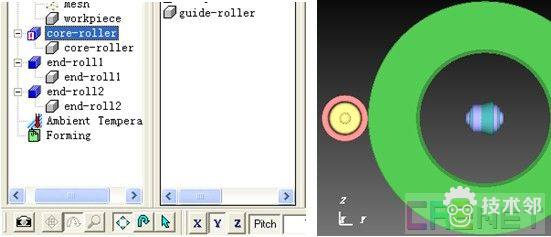

将芯辊平移到坯料中心，使用之前的移动、旋转、选取工具，选择平移项。点击Y（使其只能在Y轴平移），在右侧图形区按住鼠标拖动core-roller到相应位置即可，移动后的效果如下图

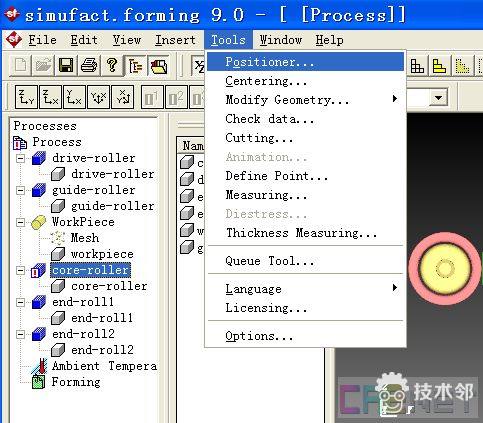

使core-roller和坯料接触，选中进程树中core-roller，点击tools-positioner，点击yes，会弹出自动确定位置对话框

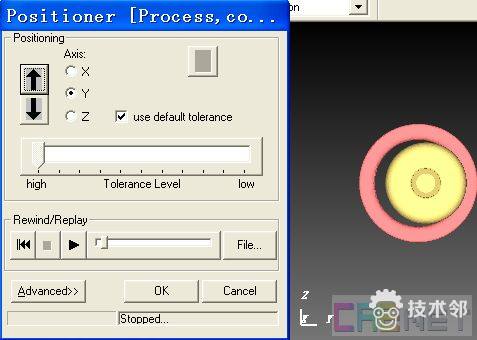

选择沿Y方向，点击向上的箭头，意思为让core-roller自动沿Y轴正方向下落，自动跟坯料接触，确定位置。移动后如下所示。如果你知道几何模型的确切位置数据，也可以使用平移工具来移动core-roller使其与坯料接触定位。这里的这个接触工具一般用在模具形状复杂，和坯料接触处高度不相同时，模拟坯料自由落体，定义在模具中的位置时用的，如下图。呵呵，我们在这里拿来定位模具了。也算是一物多用了，哈哈哈
