Altium Designer 20凡亿教育视频学习-04-2：课程笔记

屏蔽 电源线或者我们想要屏蔽的线，只显示我们想要的线

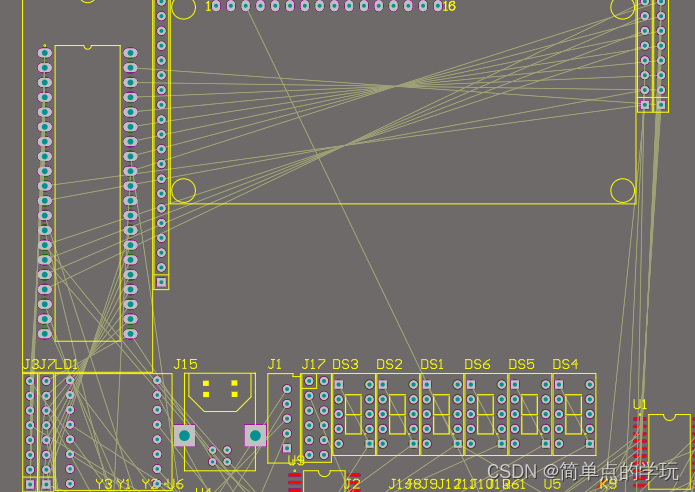

PCB上都是线会妨碍我们布线，因此在分模块的布置器件时，我们只单纯的显示我们需要的模块线，其他的线路就不显示了。白线叫预拉线，就是你真实的线要连的两个地方

第一步：按快捷键-DC--创建一个网络 类

右击Net Classes添加类

第二步：添加网络

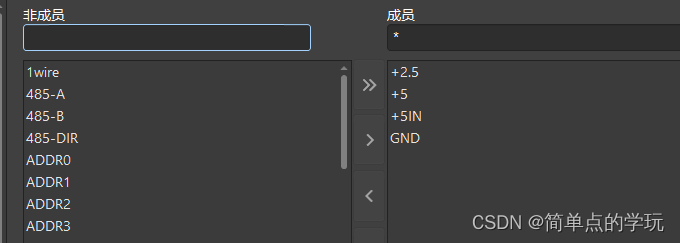

把非成员添加到成员中去，我这里添加GND和电源线

第三步：开始屏蔽我们选择的成员

右下角-点击PCB

右击隐藏即可

器件摆放顺序-先大后小的原则

操作：把模块内的器件摆放好后，能整体移动

选中--右击选择联合

如果以后想要单独移动某一个器件的话，可以选中单独联合它即可

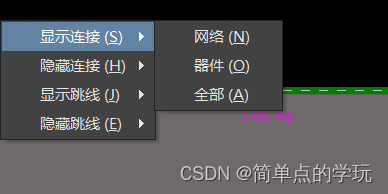

隐藏所有飞线--N键选择

把我们模块化选择的器件聚集在一起

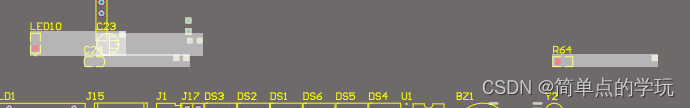

场景：我在原理图上选中，PCB会显示，我们可以把他们单独拿出来，但是有时候他们很分散，我们需要聚集在一起，则可以使用器件摆放功能-按照矩形摆放即可

把丝印的 标识符 全部放在我们指定的位置

先全部选中器件-按‘A’-选择

然后点相应的位置即可

器件位置微调

选中器件 --- Ctrl + 方向键 微动

PCB封装 快速定位原理图

场景：在PCB中有一个器件我们想快速知道它是哪一个模块的器件

按TC，然后点击封装，那么此时原理图就会显示相应的器件了

器件布局总结

常用操作

线选、模块化器件集合、对齐

摆放经验

1：考虑操作性，摆放的位置需要合理，并且操作简单，比如按键一般是放在板子的边缘地带，LED灯一般也是放在边缘地带

2：考虑信号的流向，顺畅交叉次数少

3：器件按照就近原则进行摆放，器件摆放整齐有一定的美观（整齐很重要看起来）

4：摆放完成后，进行微调处理，整理优化
