Altium Designer常用快捷键一览

原理图：

1.查找元器件：J+C

2. PCB中，将元器件放置在背面：按住器件，在英文 输入法  下按L

3. CTL+F，2D/ 3D视图 下翻转PCB板；

4. 0，3D视图下恢复原状(数字0)；

5.单位切换：q

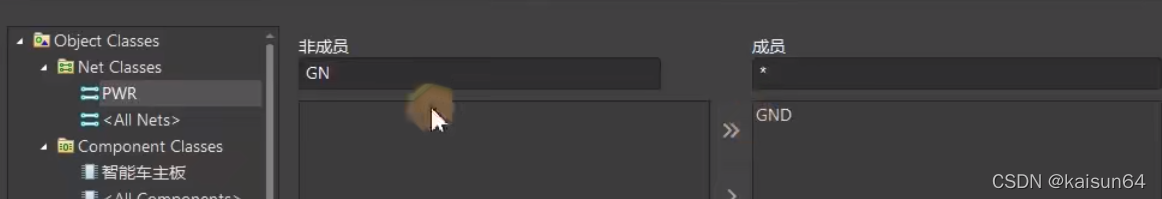

6.通过快捷键：D+C创建网络 类

1.pcb进入3D查看模式：3

2.pcb恢复2D查看模式：2

3.将元器件放置在反面：拖动元器件，按L键

4.pcb页面切换距离单位：点击空白，按q键

5.选择展示或者隐藏某层：按L键

6.绘制自带net的布线使用P+T键

7. Ctrl+M画标尺

8.Shift+C 清除标尺

9.shift+E 自动捕捉焊盘中心

0.放置坐标中心

1.PCB中对元件垂直、水平 镜像  翻转：鼠标左键 + X/Y

2. PCB绘制后，会残留部分痕迹，使用：T+M 复位：LINK

设置快捷键：

选中需要修改的功能，按住ctrl键+点击鼠标左键

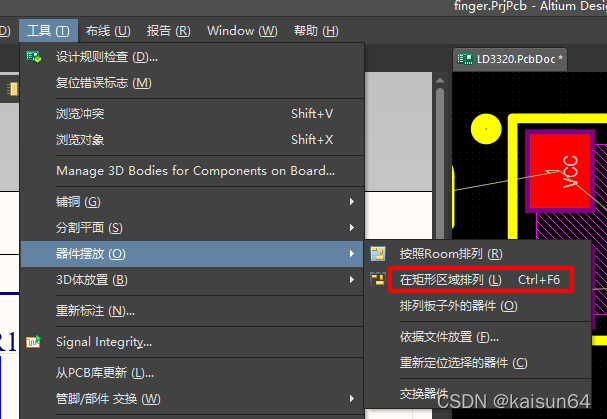

PCB中元器件重新排列

我设置了快捷键ctrl+F6

在原理图选择design→make schematic library，在生成的元件库里就有了。之后可以复制粘贴到自己的原理图库里面。

使用特殊粘贴时，需要提前复制一次焊盘，这样在文本自增的时候可以确保起点是对的

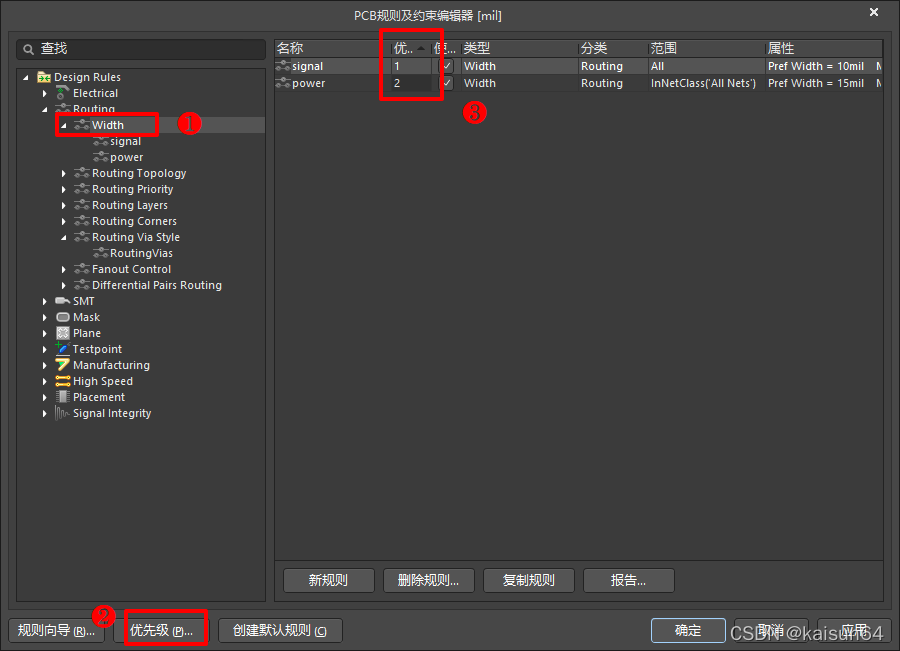

过孔规则：
