原理图库绘制知识点总结-2：Altium Designer元件库设计

• 本次介绍管脚，线的进阶用法，其他光耦，开关，按键的绘制方法，学完后原理图库绘制就没啥大问题了，多实践就好。

双击线，打开右栏后找到Properties一项，如下图1（打开线）。 里面得每一项都可以改变线的样式，加一些专属符号在线的上面，也可以按要求改变线的颜色大小，这里不必多说，自己尝试就好。

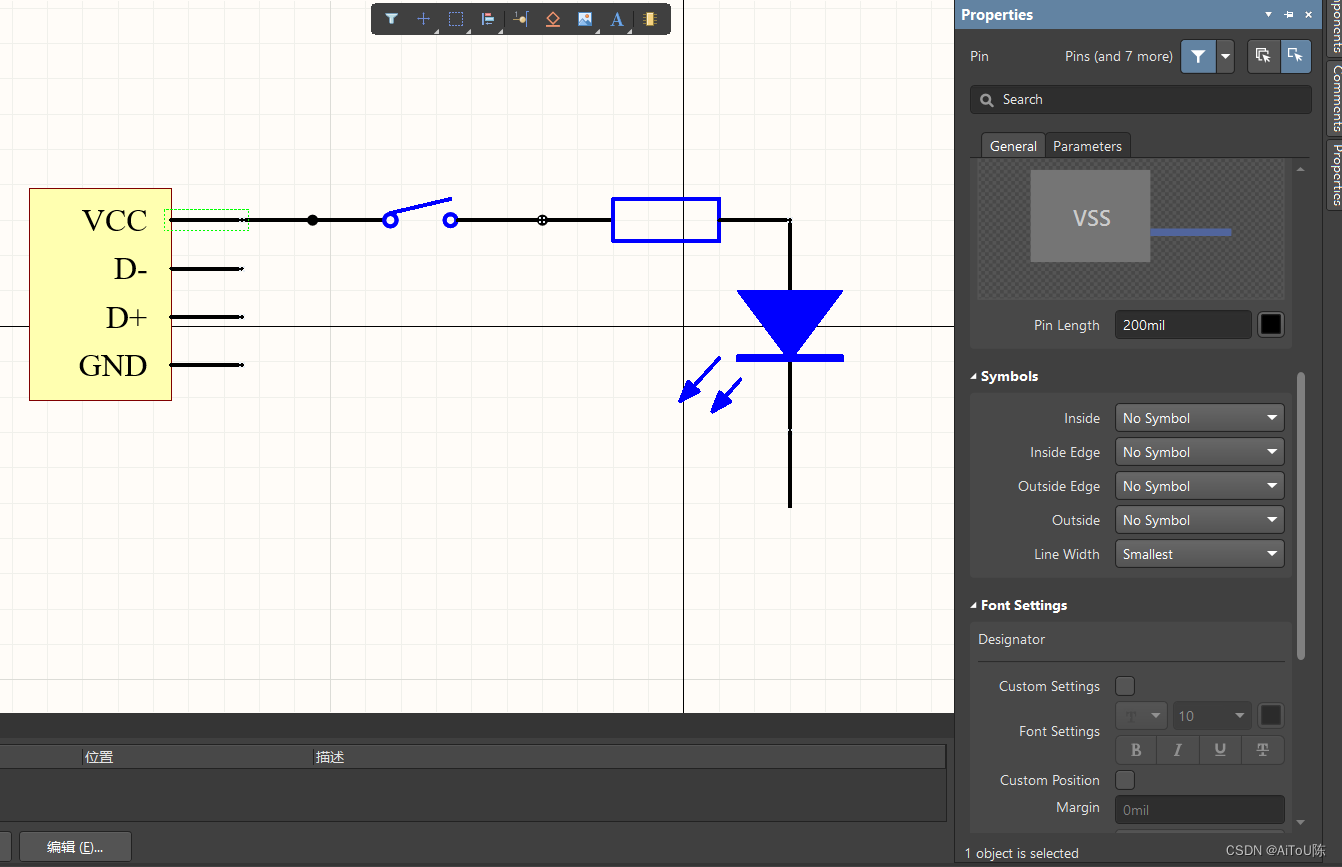

双击管脚，打开右栏后找到Symbols一项，如下图2（打开管脚）。 里面得每一项都可以改变管脚的样式，加一些专属符号在管脚的上面，也可以按要求改变管脚的颜色大小，这里不必多说，自己尝试就好。

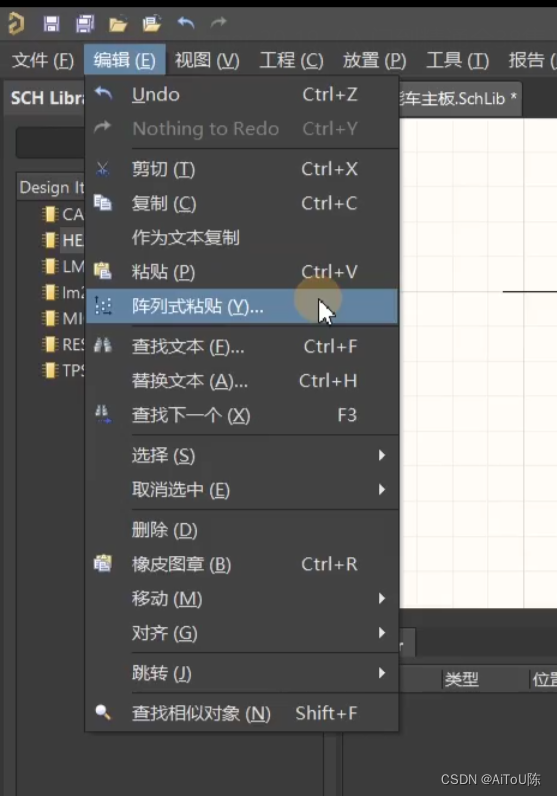

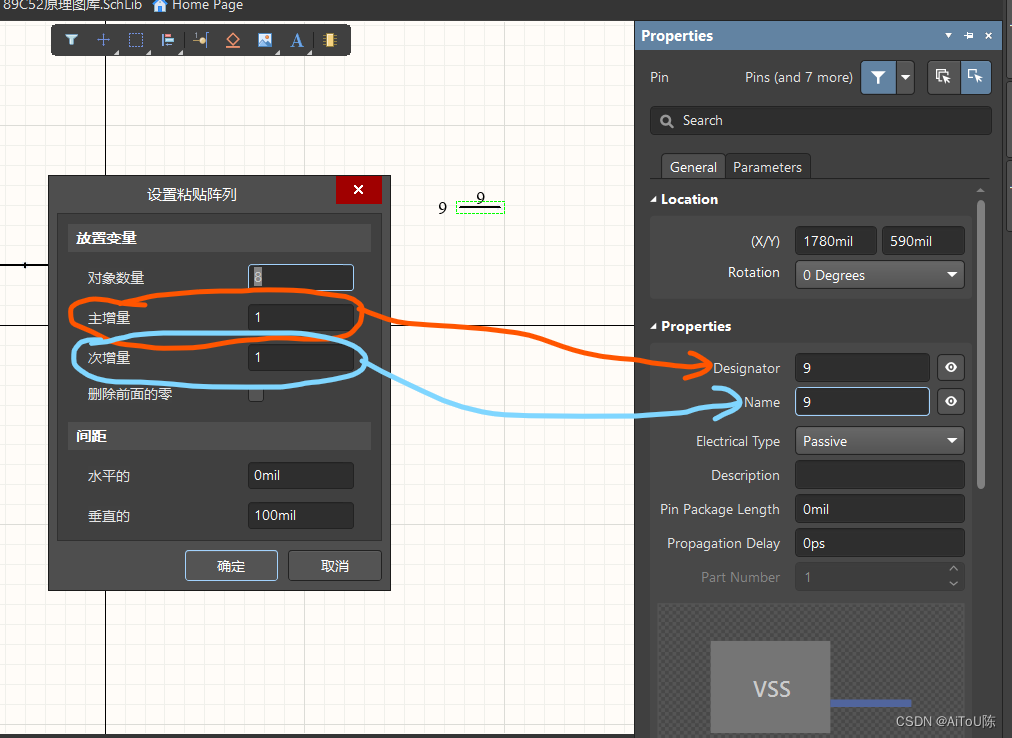

对于绘制中需要绘制很多管脚的时候，可以先绘制一个再进行快捷操作（选中管脚-Ctrl+c-再点击编辑-选择阵列式粘贴-设置要几个管脚，主增量，次增量） 主增量，次增量是用来设置每次增加的量，设置Designator和Name的每次增量（限数字） 想同时多选：要按住Ctrl后点击多个目标。用键盘移动目标：点击选中后按住Ctrl的同时按左右移键。

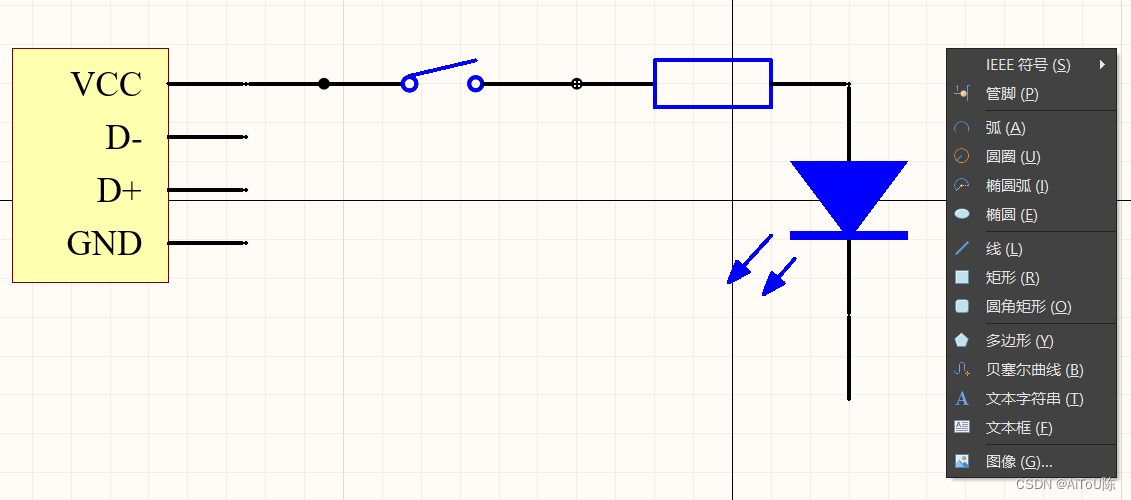

• 绘制光耦，开关，按键，主要就是用到了之前没有提到过的其他绘制工具(圆圈，矩形，多边形)

画二极管用多边形就够了，画完后还要想刚刚说的那样去按目标样式去右栏里面选择你要的样式，一个个尝试一下就知道了，选项不多，就几个。 画开关就用到圆圈，值得注意的是画这种细节的东西，需要把栅格调小一些。 图中你所看到的箭头，黑圆圈都是文章开头讲的，通过调管脚，线的样式弄出来的。 通过多次时间你就知道管脚号(Designator)和管脚名(Name)的区别是什么了。

• 对已有原理图可以通过 设计 中来生成原理图库。
• 元器件内部走“线”，外部走“管脚”或者“导线”。
• 原理图库用来绘制元器件，元器件的连接在原理图中操作，所以在元器件库中只画元器件，外部的线就不要画了，要甄别哪些是元器件的东西，哪些不是。
