AD（Altium Designer）使用技巧简明教程

• AD(Altium Designer)使用技巧
• 1Altium Designer与Protel99se异同 2常用元器件中英对照表 3常用快捷键 原理图模式 视角相关 操作相关 PCB模式 视角相关 4一般操作 原理图模式 替换同一类元件封装 自动编号 PCB模式 标注尺寸 层管理 5其它 官方库的添加

AD(Altium Designer)使用技巧

1Altium Designer与Protel99se异同

Altium Designer 是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，相当于Protel99se的全面升级版本(可兼容）。

2常用元器件中英 对照 表

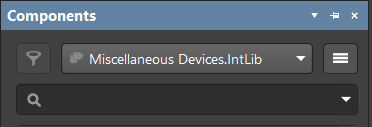

可在此栏中搜索下表项。

3常用快捷键

原理图模式

视角相关

1 鼠标滚轮：画面上下平移

   2 shift+鼠标滚轮：画面左右平移

   或：按住鼠标右键拖拽，实现自由视角

   3 ctrl+滚轮： 放大缩小

   4 v+f：居中显示

右下角标有三角的图标按鼠标右键可切换模式

操作相关

PCB模式

视角相关

1 数字键2：2d模式

   2 数字键3： 3d模式

   3 ctrl+f/v+b：翻转（flip board）

其它与原理图模式基本相同，其中在3D模式下：

   4 shift+鼠标右键：旋转预览

5 shift+s 切换单层显示和多层显示

   6 ctrl+鼠标左键：高亮某一网络

   &7 shift+c:取消高亮

   8 ctrl+m:测量

   9 q：切换 mil/mm

1mil=1/1000inch=0.0254mm

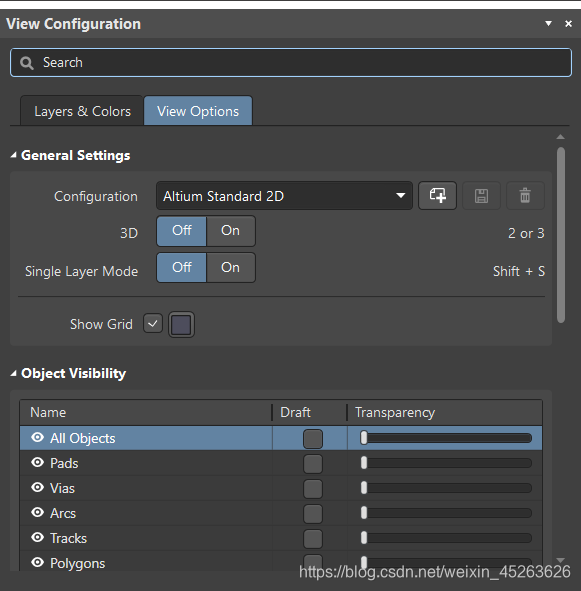

ctrl+d：调出view configuration

4一般操作

原理图模式

替换同一类元件封装

实现直插元件封装和贴片元件封装切换

   1 左击待修改元件，在弹出的菜单中选择"Find Similar Objects…"

   2 选定筛选条件后，点击确定，ctrl+a选定全部高亮元件

   3 右击任一元件，在弹出的菜单中选择Properties…-Footprint从而同一修改元件封装

也可在菜单栏选择tools->footprint manager进行统一封装管理 但是只能单个修改

自动编号

菜单栏 tools  ->Annotation->Annotate Schematics

PCB模式

标注尺寸

菜单栏：place->dimension->linear

   按空格可切换横纵。

层管理

在菜单栏：design->layer stack designer中可进行层管理。

   进入界面后点击菜单栏：tool->layer stack visualizer 可查看3D尺寸图。

   在层管理中，默认有顶层底层两层，可在此界面增加层数。

   ——

5其它

官方库的添加

官方途径：

https://blog.csdn.net/tq384998430/article/details/78133199/ AD官网上获取PCB库

建议不要用官网途径下载，必须要邮箱验证，然而从来不给发邮件（也许必须是正版用户？）

http://blog.csdn.net/qq_29350001/article/details/52199356 Altium Designer – 精心总结 详细版可以参考这篇博文，及其详细
