Allegro布局Move命令的实际应用与器件对齐精确定位操作方法

Move命令点下去器件抓不住，鼠标一松弹回原位，Options里Point选的是Sym Origin，封装原点在焊盘外头，抓了个空气。Point下拉有Sym Origin、Body Center、User Pick、Pin，抓取点选Pin的时候鼠标点在哪个脚上就抓哪个脚，放的时候那个脚对齐格点，布局的时候常用Pin对齐焊盘中心。格点先设好，Setup→Grids，布局用25mil，细调用5mil，1mm的格点在英制封装上永远对不齐，开着Snap pick to grid，移动的时候鼠标靠近格点自动吸。

移动的时候飞线拉得满天飞，Options里Ratsnest Schedule默认是Off，改到On，动态飞线跟着器件走，松开鼠标才重新计算最短路径。Fix住的器件移动会报“Symbol is fixed”，Unfix一下或者右键Override，Override之后移动完记得再Fix回去。Room是个好东西，Place→Room，建个矩形区域把器件框进去，移动Room整个区域跟着走，Room里的器件相对位置不变，布局调整的时候省得一个个挪。

旋转用Spin，快捷键S，Options里Angle填90或者45，旋转的时候选Sym Origin还是Pin做参考点，Pin做参考点的时候整个器件绕着那个脚转。Mirror是H，翻面的时候Top变Bottom，底层器件的丝印自动镜像，别手动改丝印。Copy用C，Options里Retain net info勾上，复制出来的器件跟原器件网络一样，改网络的时候两边一起改，不勾的话复制出来是空网络。

对齐在Place→Align，选两个器件，水平对齐或者垂直对齐，参考边选Body或者Pin，对齐之后格点可能对不上，再Snap一下。Placement Edit模式在Place→Placement Edit，进去之后器件上有个小方块，拖方块比拖器件本身准，Options里还能设器件间距，自动推挤，推挤的时候飞线实时更新，比手动挪快。等间距对齐在Align里选Distribute，水平等间距、垂直等间距都有，选一排电阻，一键排匀。

精确定位在Move命令下，Options里有X和Y坐标输入框，直接填绝对坐标，回车器件跳到那个位置，比鼠标拖准。Command窗口敲“move”然后跟坐标也行，或者用Find面板选中器件，右键Move，在Options里输入坐标。批量摆件用Place→Placement→Place by Coordinates，从Excel读坐标文件，xls或者csv都行，列名是Refdes、X、Y、Rotation，导进去自动摆。坐标单位跟当前设计单位一致，mil还是mm在Setup→Design Parameters里看。

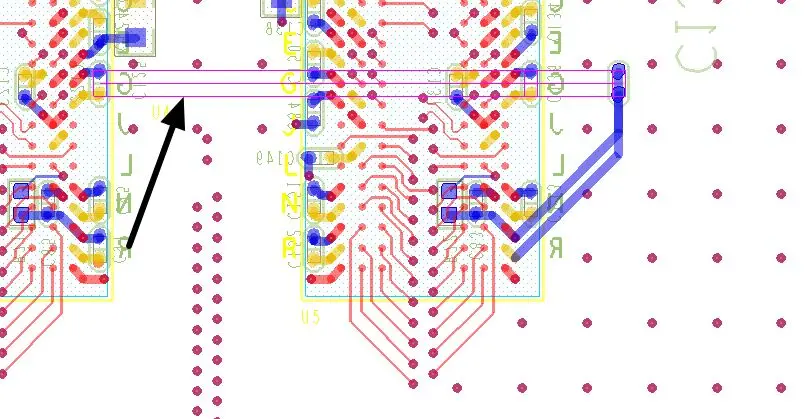

跨页对齐或者模块间对齐，用Grids设参考点，或者用Room的Placement，原理图里分好的Room导进来，Place→Quickplace按Room摆放，一次摆一个模块。移动之后DRC一堆，Unconnected和Dangling line最多，Update DRC跑一遍，飞线没连上的用Slide修，Slide的时候Options里Bubble选Hug only或者Hug preferred，走线自动绕开障碍。移动器件把走线拉断了，Edit→Change→Shape把断头删掉重新走，或者用Vertex命令把线头拉回去。
