Allegro PCB设计小诀窍01：如何快速区分不同网络？

Allegro PCB设计小诀窍系列--如何在Allegro中快速区别不同网络

背景介绍：Allegro PCB设计工具可以通过高亮操作将选中的网络点亮，但是当我们的布线非常密集时，是不太好去进行不同网络间的区分和识别的，这时我们就可以利用Assign Color功能。当我们进行PCB评审、电路板维修或者要同时区分几条线路时，通过Assign Color功能可以对每一条网络、PIN赋予不同的颜色和条纹样式，从而达到明显区分、同时对比的效果。

下面我们就开始分享具体的操作步骤：

一、用Assign Color快速区分不同网络

步骤一：打开一个PCB文件，如下图1所示。

图1 打开PCB文件

步骤二：依次点击软件上方菜单栏Display→Assign Color，如下图2所示。

图2 选择Assign Color菜单

步骤三：在弹出的Options窗口，可以用鼠标选择想要设置的高亮颜色和花纹样式，如下图3所示。

图3 设置高亮颜色和花纹样式

步骤四：用鼠标左键点击需要高亮的网络即可，如下图4所示。

图4 标记需要高亮的网络

二、去除Assign Color效果

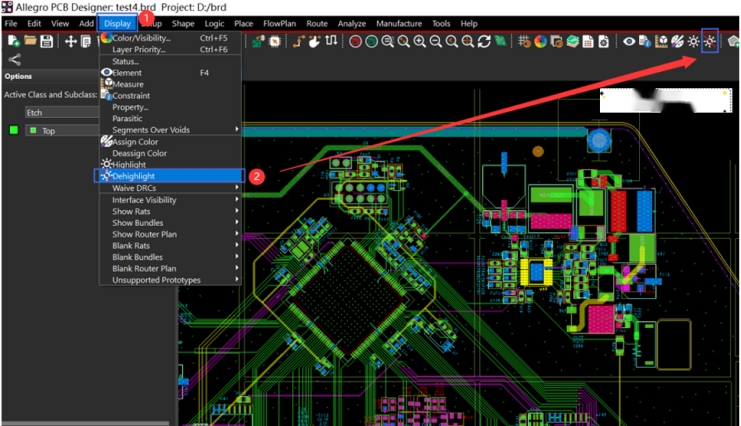

步骤一：依次点击软件上方菜单栏Display→Dehighlight，或者点击菜单栏右上方快捷键，如下图5所示。

图5 DeHighlight

步骤二：在弹出的Options窗口，勾选掉Retain objects custom color -Dehighlight all后，可以通过鼠标点选已经高亮的网络，使之高亮关闭并将改变的颜色恢复到之前状态，或者点击下方的Nets、Symbols等选项，将所选对象取消高亮，如下图6所示。

图6取消高亮对象设置

三、小结

本节主要讲述如何使用Allegro PCB设计工具的Assign Color功能，为不同网络设置不同的高亮颜色以及条纹样式，帮助设计人员对不同网络进行区分和识别，从而提升设计以及审图效率。
