对“allegro”板而言，其在PCB环境下，与 pads 、dxp相比，其快捷键与常规应用差别巨大，初次接触的新手很难适应，即便是老手，很多也是自成一套快捷键；原因很简单，allegro在pcb下的快捷键不全，且其功能太多，根本无从设置出完全符合大众口味的快捷键，对pcb举例截图如下所示：

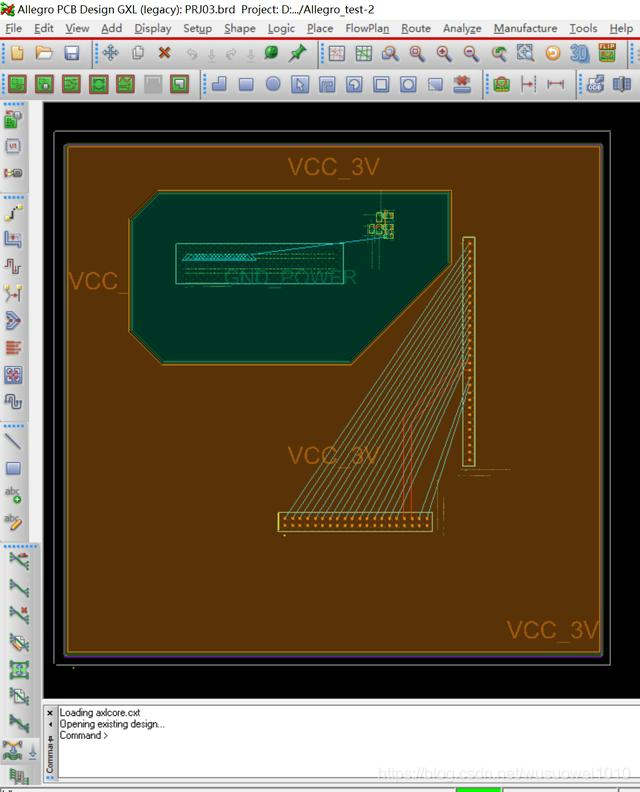

图1 allegro举例pcb
在其上侧及左侧所对应图标，均为绘制pcb所需的常用操作；相对常规操作而言，键盘所对应字母的按键数目只有26个，远无法满足所有快捷键的需求，使用组合键，有时又欠缺方便之处，通过对比按键所处位置及使用allegro的一些小结，将所用的快捷键绘制成excel表整理出来，如下图所示：

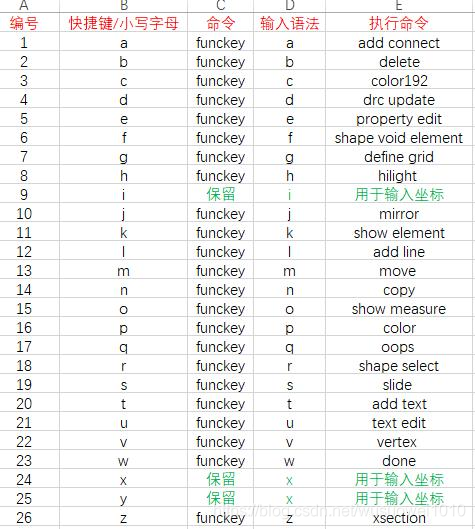

图2 allegro快捷键设置1-小写字母
需注意的是，allegro为“大小写敏感”，本次快捷键介绍主要为“小写字母快捷键”，且所设置快捷键只为个人爱好，仅供参考；
