PCB设计-Allegro入门系列第十六讲：获取PCB封装库与更新

前言

经历了导入网表和PCB参数设置，这里先讲一下封装的获取和更新。

不少小伙伴就是被Allegro的封装拦住，这里有必要讲一下封装的获取和更新

(1)一方面如果读者有个新的PCB需要改版，有些封装需要调用旧版的封装，这个时候用旧PCB导出封装就显得尤为重要了

(2)另一方面，读者如果导入了网表并且把器件已经放入了PCB上了，如果封装修改了就需要进行封装更新了。

《一》获取PCB 板上的封装

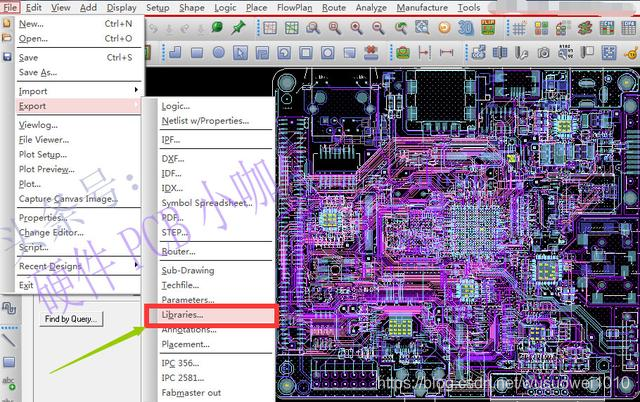

在菜单里选择-Export-Library

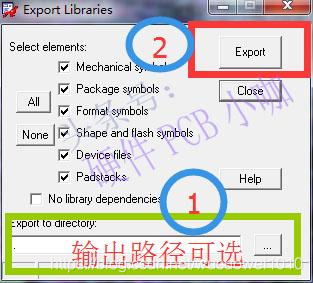

弹出如下界面，默认全部输出，但是可以选择放置的路径，如果对路径没什么要求，只是为了 提取 某一个封装，可以默认即可，到时候提取玩想要的封装再把其他的封装删除即可。

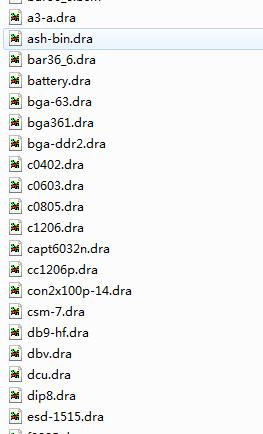

点击Export，，经历了短暂时间后Complete，我们可以看到，在PCB的同一个文件夹下面就产生了大量的封装。

这里有一点需要注意的是因为这里封装太多，所有封装和封装里面用到的焊盘都会产生在这里，提取想要的封装后（后缀是dra），往往不能不知道焊盘调用了哪个，导致仅仅将dra提取出来也是无法给另一个PCB调用这个封装。

因此，在提取了想要的封装后需要打开dra，输出焊盘，就可以了。

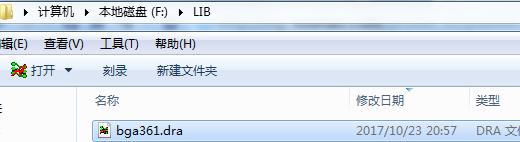

比如，这里提取了bga361这个封装到我们的 封装库 ，接下来同之前提取封装类似操作需要对这个BGA361的焊盘提取即可，然后就可以以后调用这个bga361封装了。

《二》PCB封装的更新

这里以PCB上面的RJ45封装为例子，比如我PCB板的J12这个器件的RJ45需要变更封装，提及封装更新的办法。

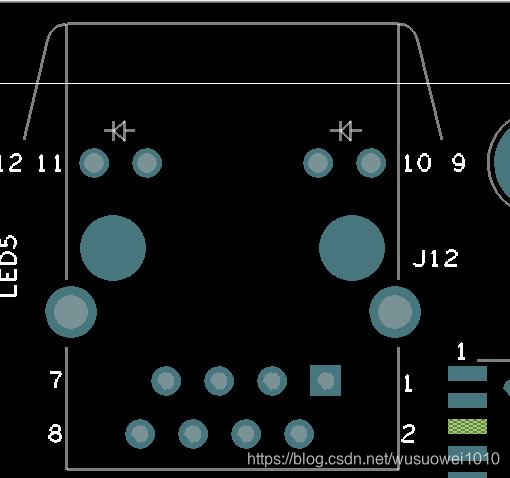

假设我封装原来是下图所示，封装上面有2个 LED灯 的丝印，丝印下方的4个孔都是圆形的，但是我需要修改成椭圆形，然后丝印是在这4个孔的下方，那么我们

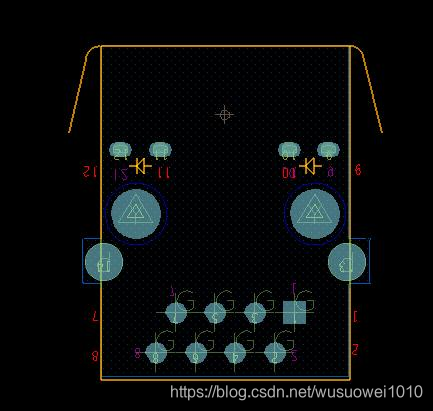

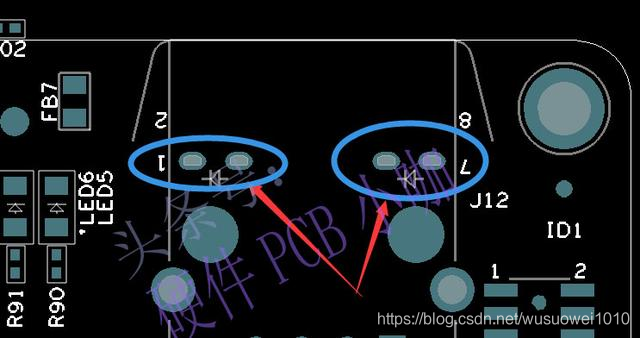

新的 PCB封装 修改后是这样的

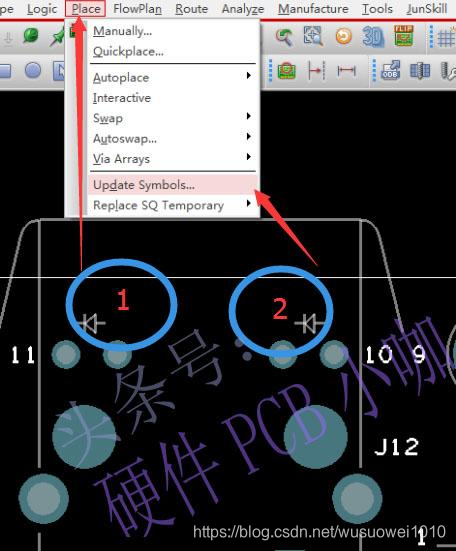

所以，我们需要将新的封装更新过去，点击Place菜单-》Update Symbol

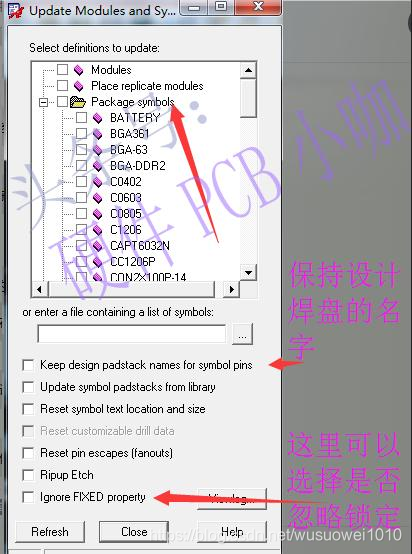

在Pakage Symbols 找到RJ45的对应封装即可，其他的保持默认，但是具体情况根据是否锁定或者是否等等，一般默认即可。

更新后，PCB上面的封装就变过来了，神奇吧，没试过的读者赶紧Mark一下，以后肯定用的着。
