Allegro PCB Design GXL (legacy)：新建PCB绘图，设置单位、坐标、栅格间距等参数

新建 绘图 （PCB）

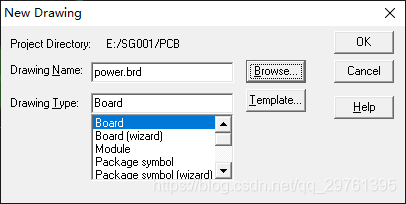

选择菜单 File > New… 新建 PCB，在 New Drawing 中：

• 点击 Browse 按钮，选择 Project Directory（项目目录）；
• 设置 Drawing Type（绘图类型），选择 Board；
• 填写 Drawing Name（绘图名称，即 PCB 文件名称）。

完成之后点击 OK 按钮，创建绘图（PCB）。

设置单位、坐标、栅格间距等参数

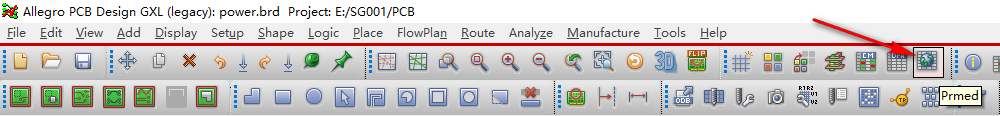

点击工具栏中的 Prmed 按钮（或者菜单 Setup > Design Parameters）：

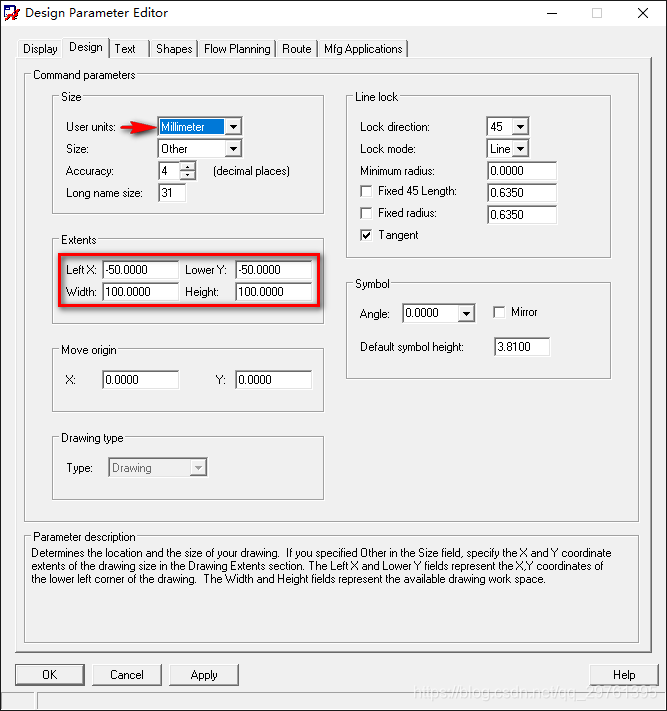

在 Design Parameter Editor（设计参数 编辑器  ）中，点击 Design（设计）选项卡，设置：

• Size 设置 User units（用户单位），选择 Millimeter（毫米）。
• Extents 设置 Width（宽）、Height（高），两者决定可用的绘图工作空间。 假设你的 PCB 尺寸是 50 * 50 mm2，那么你可以将宽、高设为 100 * 100 mm2（此处使用 mm2，是基于 User units 为 Millimeter）。 设置 Left X、Lower Y，两者表示绘图的左下角的坐标。

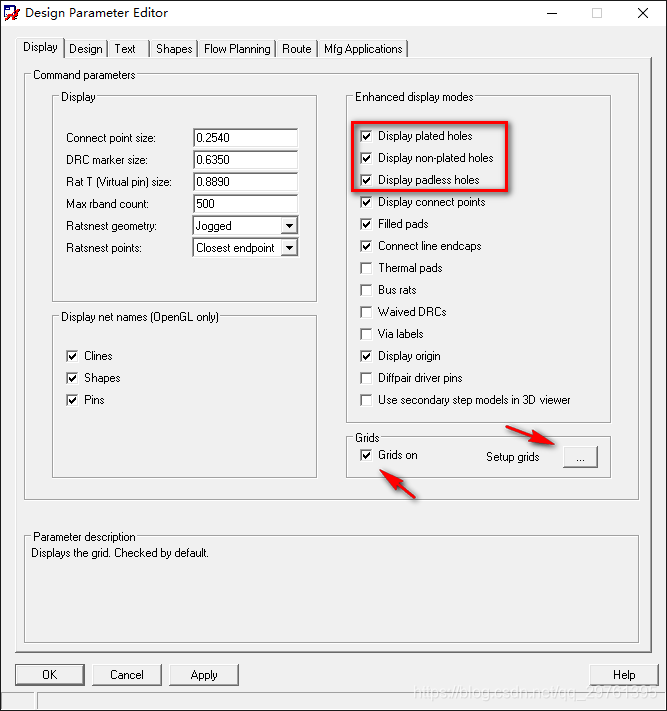

接着，点击 Display（显示）选项卡，设置：

• Enhanced display modes
• Grids

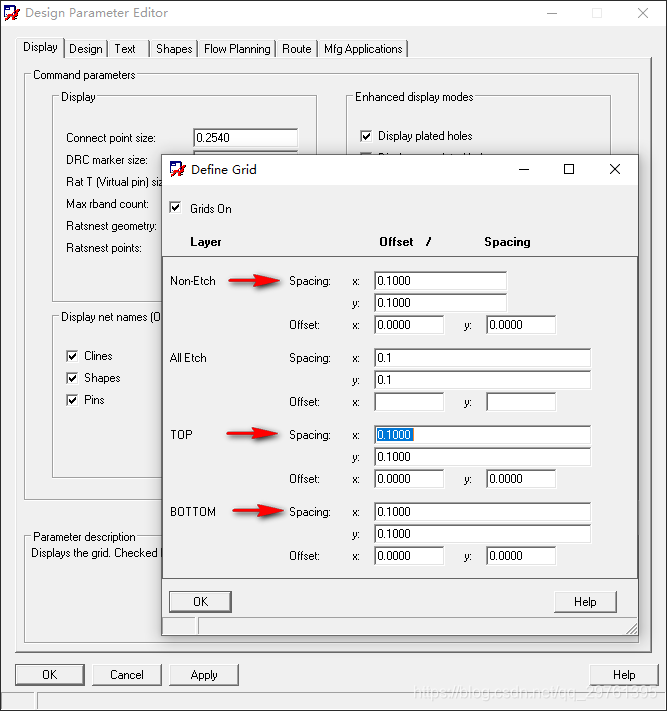

然后，在 Define Grid 窗口中，设置 Non-Etch 和 Etch 的栅格间距（spacing）和偏移（offset）：

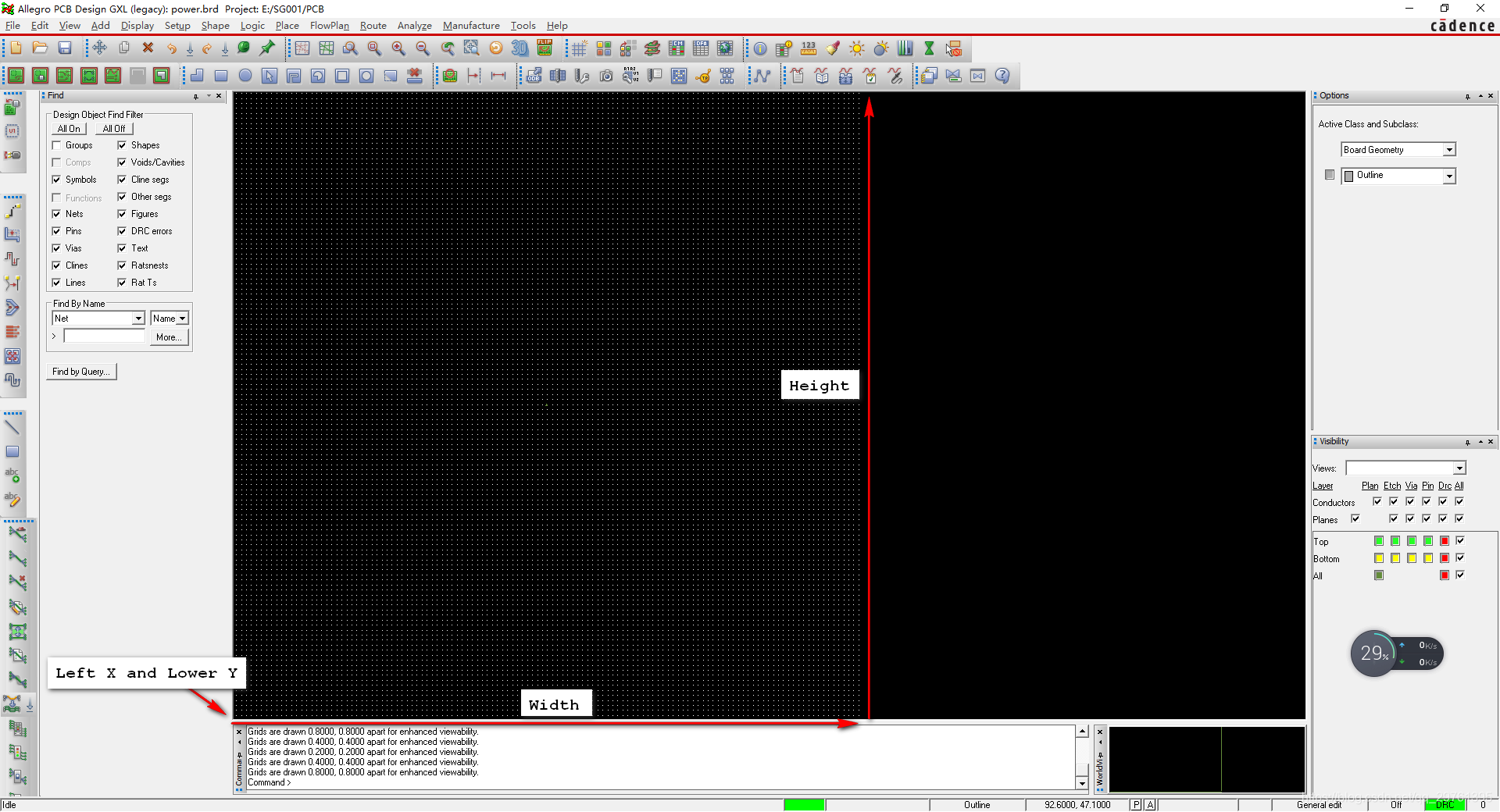

完成之后点击 OK 按钮。可见 PCB 如下：

设置栅格颜色

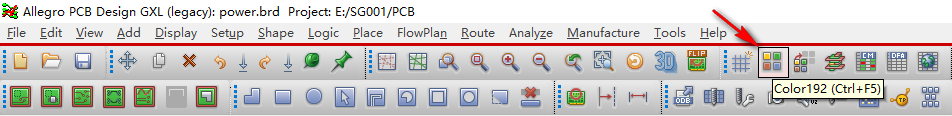

点击工具栏中的 Color192 按钮（或者菜单 Display > Color/Visibility…，快捷键 Ctrl + F5）：

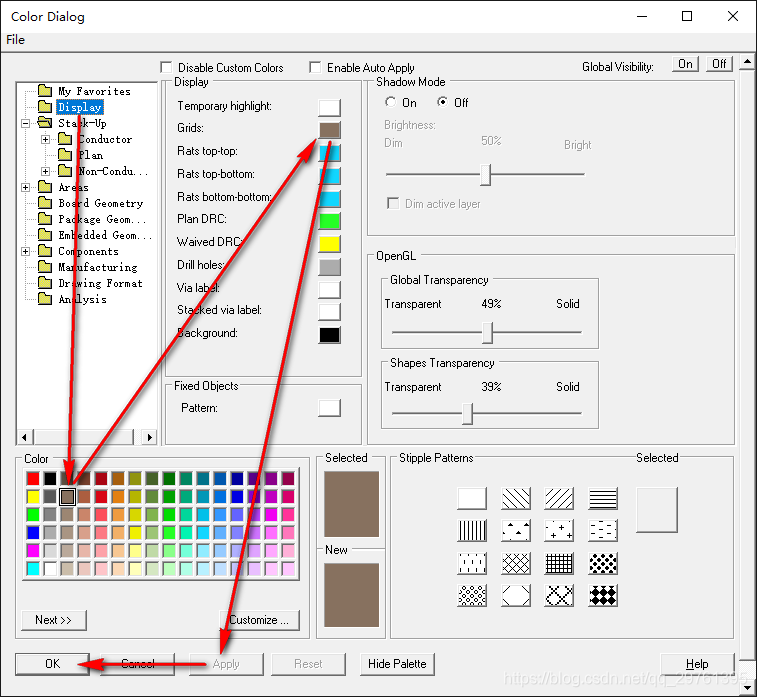

打开 Color Dialog（颜色 对话框  ），点击左侧列表中的 Display 文件，然后：

1. 在 Color 中，选择一种颜色；
2. 在 Display 中，点击 Grids 项后面的按钮修改颜色；
3. 点击 Apply 按钮预览效果；
4. 最后，点击 OK 按钮确认操作。
