2017.04.20 Adams仿真介绍

Adams 仿真 | 验证"隐性机器人模型"概念，提高视觉伺服精度

产品：Adams
行业：科研
优势：
1、Adams 仿真可精确预测机器人的位置和方位
2、仿真在理论工作验证中起着重要作用
3、不再需要复杂的方程式来预测并联机器人的动力学特性

Adams 仿真在我们隐性机器人模型的理论工作验证中起着重要作用。通过 Adams/Controls 将 Adams 与 Simulink 集成在一起，我们无需再编写复杂的方程式来预测并联机器人的动力学特性，同时可以获得图形化结果，让我们能够更加透彻地了解机器人的性能。

概述
绝大多数机器人是通过使用测量关节旋转的编码器来控制。但即便使用了超高精度的编码器，机器人移动到绝对 XYZ 位置以及 ABC 方位的能力仍然受挠度、热膨胀及制造误差的限制。某些应用（例如磁盘驱动器读头的位置）需要极高的定位精度，只能由价格高昂的专用机器人来使用。视觉伺服技术可以解决这一难题。视觉伺服可达到微米级别的定位精度，无需使用极其昂贵的机器人。

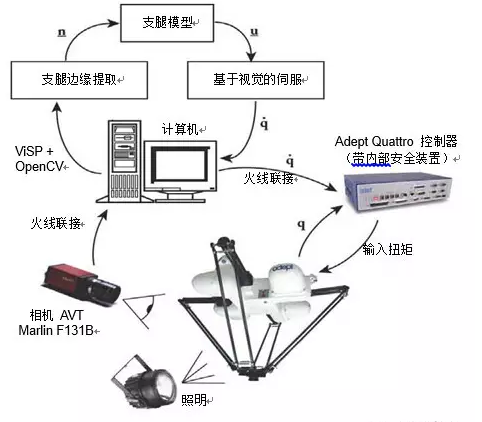

如果既不能将视觉系统安装在末端执行器上，也无法获取末端执行器的图像，应用就会变得复杂。对于这类应用，可采用替代方式来获取机器人支腿的图像，并利用这些图像来控制末端执行器的位置。IRCCyN 的研究人员开发了一种视觉伺服系统，可根据对并联机器人支腿的观测情况来控制并联机器人。与之相反，串联机器人设计是使用一系列由电机作动关节的连杆连接而成。可将这种方法应用到数种型号的并联机器人上。

挑战
在某些情况下，当机器人的支腿按预期方式移动时，末端执行器没有终止在预期的位置。显然，这一情况是由视觉系统的观测结果与现实世界之间的映射造成的，但此时无法了解映射的属性，也没有能够分析这种关联性的工具。IRCCyN 的研究人员发现，可通过视觉伺服实际情况来解释这一问题。

隐性机器人是一种虚拟机器人，其运动学特性可以表征支腿方向空间与末端执行器位置和方位空间之间的映射。研究人员证明，机器人理论采用隐性机器人模型概念后，可充分解释所观测的机器人与预期最终位置和方位的潜在不收敛性。IRCCyN 研究人员决定尝试确定一种通用方法，即根据支腿的观测结果定义隐性机器人模型，用于由视觉伺服所控制的任意类型并联机器人针对来定义。这些研究基于理论计算，但也需要对其理论结果进行验证。

解决方案

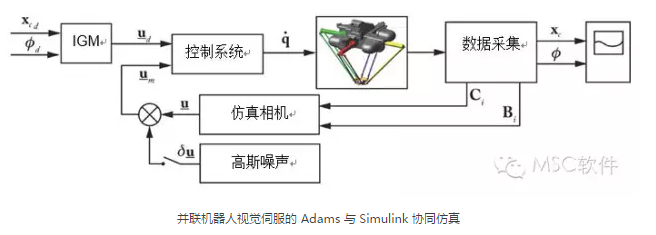

IRCCyN 研究人员 Sébastien Briot 指出："将并联机器人的 Adams 仿真与机器人控制器的 Simulink 模型集成在一起，提供了用来验证我们理论工作的理想平台。"在近期的案例中，IRCCyN 研究人员采用这种理论，根据三种不同的控制原理来定义机器人控制器中的隐性机器人模型。他们将三种控制器与 Adams 模型集成在一起，以一秒的模型时间为步长对机器人性能进行仿真。IRCCyN 的研究人员还进行了实物实验，与仿真结果非常吻合。

结果/收益
Sébastien Briot 总结道："隐性机器人模型的概念是一个强大的工具，能够分析一些由视觉伺服团体所开发的控制器的内在特性。Adams 仿真在我们的隐性机器人模型的理论工作验证中起着重要作用。通过 Adams/Controls 将 Adams 与 Simulink 集成在一起，我们无需再编写复杂的方程式来预测并联机器人的动力学特性，同时可以获得图形化结果，让我们能够更加透彻地了解机器人的性能。"

关于 IRCCyN
南特通信与控制研究院（IRCCyN）是一家与法国国家科学研究中心（CNRS）关系密切的科研机构。其宗旨是实现多个领域的创新，其中包括机器人、自动控制、产品理论及图像处理。
