AutoCAD 2024简体中文版如何打断对象？
一、打断直线以添加间隙
首先，我们将一条直线打断为带有间隙的两段。
1、绘制一条新直线，如图所示。
http://www.ddooo.com/softdown/166340.htm
2、依次单击“常用”选项卡 >“修改”面板（已展开）>“打断”。
还可以在命令提示下输入“BREAK”。
3、选择要打断的对象。
在选择对象所在的点会成为第一个打断点。
4、指定第二个打断点。
很好。已将一条直线打断为两段，并且两个指定点之间有间隙。这些线段是两条单独的线，每条线都可以有不同的颜色、线型或图层。
在上一个示例中，您使用任意点将一条直线打断为两段，但在指定点时可能希望更精确。
使用以下方法可以更精确地在直线上指定打断点。
（1）对象捕捉可用于精确定位直线上的点（例如，中点）。
（1）捕捉模式可用于沿直线或在直线附近指定点。
（1）相对坐标可用于指定要打断对象的第二个点。以下示例将在右侧三个单位的直线上创建间隙。
二、使用“BREAK”打断点所在位置处的直线
在上一个示例中，您使用 BREAK 命令将一条直线打断为两段，并且两个指定点之间有间隙。在下一个示例中，您将输入“@”将一条直线打断为两段，而不留下间隙。
1、绘制一条新直线，如图所示。
2、依次单击“常用”选项卡 >“修改”面板（已展开）>“打断”。
还可以在命令提示下输入“BREAK”。
3、选择要打断的对象。
在对象上选择的点会成为第一个打断点和将发生打断的位置。
4、当系统提示输入第二个打断点时，请输入“F”以使用“第一点”选项并替代原始的第一个点。
5、使用“MIDpoint”对象捕捉，并将第一个打断点指定为直线的中点。

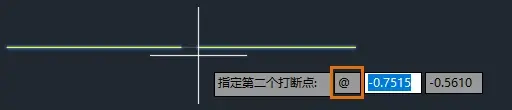

6、对于第二个打断点，请输入“@”。
“@”指示“BREAK”命令使用为第二个点指定的上一个点。在这种情况下，直线的中点用于第一个点和第二个点，从而产生两条相等的线段，它们之间没有间隙。
还有一个选项可以将一条直线打断为两段而不留间隙，即“BREAKATPOINT”命令。“BREAKATPOINT”命令在 AutoCAD 和 AutoCAD LT 2021 及更高版本中可用。我将在本文后面介绍“BREAKATPOINT”命令。
注： 在上一个示例中，直线对于用户坐标系 (UCS) 而言是平面的。如果要以一定角度精确打断直线，则可能需要旋转 UCS。要了解有关旋转 UCS 的详细信息，请参见您尝试过吗：将 UCS 用于二维绘图。
三、打断圆
某些用于打断直线的相同方法可用于打断圆。请记住，某些修改命令（如“BREAK”）会受选择对象或指定点的顺序影响。
1、绘制一个新圆，如图所示。
2、依次单击“常用”选项卡 >“修改”面板（已展开）>“打断”。
还可以在命令提示下输入“BREAK”。
3、选择要打断的圆。
在对象上选择的点会成为第一个打断点。
4、当系统提示输入第二个打断点时，请输入“F”以使用“第一点”选项并替代原始的第一个点。
5、使用“QUADrant”对象捕捉，并将第一个打断点指定为圆的象限。
6、再次使用“QUADrant”对象捕捉，并指定第二个打断点。
使用“BREAK”命令和“QUADrant”对象捕捉，可以打断和删除半个圆。
围绕圆指定点的顺序会确定打断的方向：顺时针与逆时针。
注： 无法通过一个点打断闭合对象（例如，圆和椭圆）。
四、在指定点处打断直线
在本文前面，我介绍了如何通过输入“@”来指定第二个点，从而在特定点处打断直线。现在，我们使用“BREAKATPOINT”命令在指定点处打断直线，而不留下间隙。
注： “BREAKATPOINT”命令在 AutoCAD 和 AutoCAD LT 2021 及更高版本中可用。如果您使用的是早期版本，则输入“@”以指定“BREAK”命令的第二个点将提供相同的结果。
假定，我要使两条现有直线的长度相同，那么使用新线段闭合水平线的一个端点。
1、绘制两条新直线，如图所示。
2、依次单击“常用”选项卡 >“修改”面板（已展开）>“打断于点”。
还可以在命令提示下输入“BREAKATPOINT”。
3、选择要打断的底部线。
4、从状态栏 或按 F11 快捷键，启用对象捕捉追踪。
5、将光标悬停在顶部线的端点上以获取点。向上或向下拖动光标，然后单击鼠标左键以指定打断点。
该线将于对象捕捉追踪线和底部线的交点处打断。
6、要验证直线是否已打断为两段，请打开“特性”选项板，然后选择两条直线。依次单击“视图”选项卡 >“选项板”面板 >“特性”。
您会看到“直线(2)”显示在“特性”选项板顶部的“对象类型”下拉列表中。
7、选择短线段（如下图所示），然后选择最右侧的夹点。
8、将底部线的端点拉伸到顶部线的端点。
拉伸完成后，应该有一条竖线垂直于顶部线和底部线。
五、打断线并更改其图层
假定，您希望打断线右侧的竖线与左侧的竖线位于不同的图层上。
由于竖线是一个线对象，因此首先需要在特定点处打断它们，然后才能更改图层。可以使用打断线和竖线的交点作为打断位置。
1、如下图所示绘制。
创建一个名为“隐藏”的新图层，其有以下特性：
（1）颜色：青色
（2）线型：隐藏
2、根据您的 AutoCAD 版本，请执行以下操作之一：
AutoCAD 和 AutoCAD LT 2021 及更高版本
（1）依次单击“常用”选项卡 >“修改”面板（已展开）>“打断于点”。
（2）选择要打断的对象。
（3）使用“INTersection”对象捕捉，选择打断线和竖线的交点。
在交点处已打断竖线。
AutoCAD 2024简体中文版创建关联中心标记和中心线
当创建中心标记时，将绘制三个主要部分。
1、中心标记 - 用于标识圆弧或圆的中心的十字。
2、中心线 - 从中心标记十字延伸到选定几何图形边的线。中心线也是在两条线或多段线之间的外观中点处绘制的线。
3、中心线延伸 - 中心线延伸出选定几何图形的距离。
默认情况下，中心标记和中心线是关联的。如果修改或移动关联对象，则与对象关联的中心标记和中心线会相应地进行调整。
在本示例中，我会使用夹点来增加选定圆的半径。查看中心线如何延伸出大小调整的圆的边，与圆变小时的距离是否相同？
在此处，我将选择圆并将其向右移动。查看中心标记如何随圆一起移动。
注： 创建圆的副本不会复制与圆关联的中心标记。
中心标记和中心线也可以与其对象解除关联并重新关联。
在上一个示例中，当移动圆时，中心标记也会随之移动，因为它与该圆相关联。
但若将中心标记移离圆，则中心标记会解除关联。当中心标记未与对象关联时，会显示一个黄色标记以指示其已解除关联。
如果黄色标记未显示，则检查以查看注释监视器是否处于活动状态。
一、创建中心标记
我们首先使用默认设置创建一个中心标记。
1、打开一个新图形并创建若干个圆和圆弧。
2、依次单击“注释”选项卡 >“中心线”面板 >“中心标记”。
还可以在命令提示下输入“CENTERMARK”。
3、选择某个圆或圆弧。
4、继续选择要创建额外中心标记的圆或圆弧。
5、按 Enter 键结束命令。
中心标记是一个可使用夹点修改的对象。
二、创建中心线
可以在选定线段的起点和终点的外观中点之间创建一条中心线。
线段可以平行，也可以成一定角度。它们还可以相互交叉，甚至垂直，从而与垂直交点成 45 度创建中心线。
（1）平行约束
（2）角度
（3）交叉
（4）垂直
（5）多段线
注： 创建中心线时，多段线会被视为单独的线段。
对于相交的线，中心线将平分两条相交线的夹角。在以下示例中，拾取点的位置定义中心线的方向。
我们使用默认设置创建多条中心线。
1、打开一个新图形，并创建几个线和多段线对象。
2、依次单击“注释”选项卡 >“中心线”面板 >“中心线”。
还可以在命令提示下输入“CENTERLINE”。
3、选择第一条直线。
4、选择第二条直线。
在两条长度不同的线之间创建中心线时，可能需要使用夹点来修改中心线以获得所需的结果。
在以下示例中，线 1 和线 2 的长度不同。
我将使用 CENTERLINE 命令，然后选择线 1 和线 2 来创建中心线。注意中心线没有延伸出设计的底部？这是因为我为中心线选择的线的长度不同。
如果线的长度不同，则会计算两条选定线的端点之间的外观交点。
中心线将以 CENTEREXE 系统变量中指定的值（在本例中为 1 个单位）延伸出外观交点。
为了修改此设置，我将选择中心线，然后使用长度夹点将中心线拖过几何图形的边。
现在，中心线延伸出几何图形的边。
这样做效果很好。到目前为止，我们基于不同类型的几何图形创建了多个中心标记和中心线。
三、为多边形圆弧创建中心标记
也可以为多边形圆弧创建中心标记。
注： 为多边形圆弧创建中心标记时，每个圆弧都会被视为一个单独的圆弧段。
我们首先创建一条具有如下图所示圆弧的多段线。
1、打开一个新图形。
2、在命令提示下，输入“PLINE”并指定起点。
3、输入“a”（表示圆弧）。
4、继续指定点以创建具有如下所示圆弧的多段线。
此多段线包含三条圆弧段。
5、依次单击“注释”选项卡 >“中心线”面板 >“中心标记”。
6、沿多段线选择圆弧段。
7、继续选择圆弧段以添加中心标记。
现在，每个圆弧段都应该有其自己的中心标记。
8、按 Enter 键结束命令。
四、更改中心标记和中心线的特性
可以使用“快捷特性”和“特性”选项板更改特性。
常见的中心标记特性更改可以包括：
（1）打开或关闭延伸线
（2）更改颜色
（3）设置延伸长度
（4）设置十字线尺寸和间距
1、选择中心标记。
注： 如果选择中心标记，但“快捷特性”选项板未显示，请检查以查看“QPMODE”系统变量是否设置为“1”。
2、从“快捷特性”选项板的“显示延伸”字段中，选择“否”。
也可以使用“特性”选项板更改特性。在显示“特性”选项板的情况下，选择要查看的中心标记或中心线，然后更改特性（例如，“颜色”、“十字线尺寸”、“十字线间距”、“延伸长度”等）。
五、设置中心线和中心标记的默认图层
使用 CENTERLAYER 系统变量为中心标记和中心线设置图层。到目前为止，所有中心线和中心标记都是使用当前图层和特性（在本例中为图层 0）创建的。
CENTERLAYER 是仅适用于使用 CENTERMARK 和 CENTERLINE 命令创建的中心标记和中心线的图层替代。
1、创建一个新图层并指定名称（如“中心线”）和颜色，以便轻松识别。无需将其设置为当前图层。
2、在命令提示下，输入“CENTERLAYER”。
3、输入“中心线”作为新值。
创建中心线或中心标记后，无论当前图层为何，都会将其放置在“中心线”图层上。
注： 如果输入的图层名称不存在，则会根据图层 0 的特性创建具有指定名称的新图层。除“.”（使用当前）值以外的值替代当前图层值。
