3DCS闭环质量控制方法与实践

阅读数 9

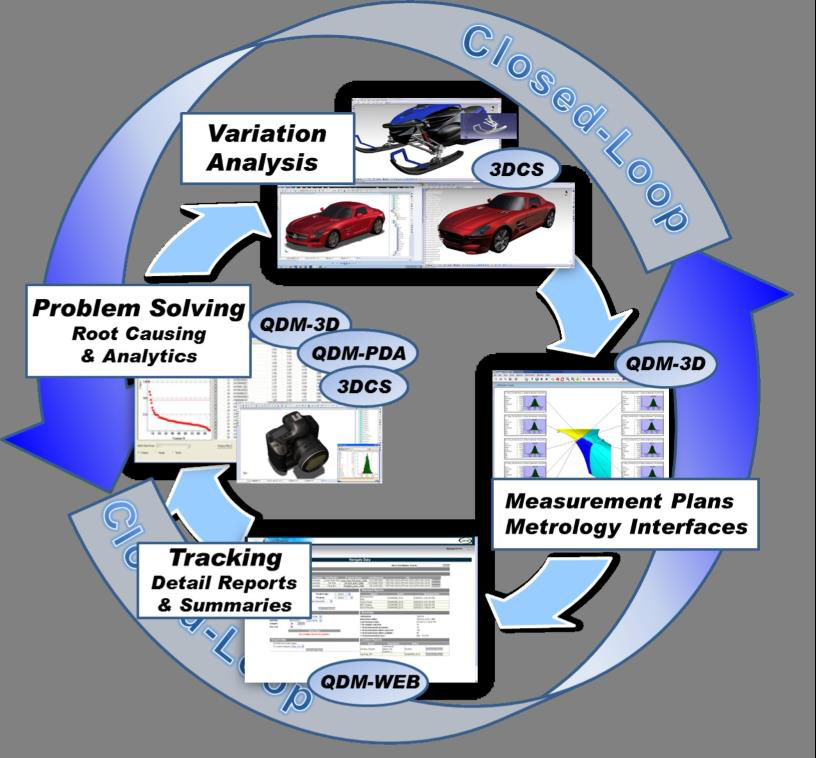

闭环方法的目的是提供一个包含尺寸仿真分析模拟、检测、统计分析、问题解决以及将仿真分析同实际加工生产结合起来的质量控制策略。

实际测量是由执行某种类型的仪器、机器或设备检测出来变量的结果，用来确定偏离产品规格定义的工程。下面这篇文章显示了在QDM中应用实际测量的过程和在3 DCS中进行变异分析,以及它们如何交互。

技术条款和要求

命名约定:3DCS和QDM将使用特征的名字来创建长图表或测量的名字。创建一个命名约定或简写名称能简化图表名称提高视图或仿真结果的显示效果。

方向:测量数据和工厂数据(DCSDB2)要求每个点有X,Y,Z方向。删除或添加一个方向可能导致文件损坏。

多个数据集:一个模型或装配可能包含多个部分。每个部分需要工厂数据文件(DCSDB2)。测量计划:指的数据是来自3 dcs公差模型。

植入数据:指的是来自QDM-Web或车间的实测数据。

添加DLL(CMMDev2.dll):当将植入数据导入3dcs,数据需要被添加到一个用户DLL。CMMDev2 DLL是推荐给3 dcs用户使用的。

建模点:指的是在模型的Moves, Tolerances, GD&T, and Measures中使用的点 ,这些点可以和植入数据中的点相关联。

工艺过程:创建测量计划

尺寸公差分析软件3DCS闭环质量控制方法的图2

首先,您需要从3DCS创建一个测量计划。

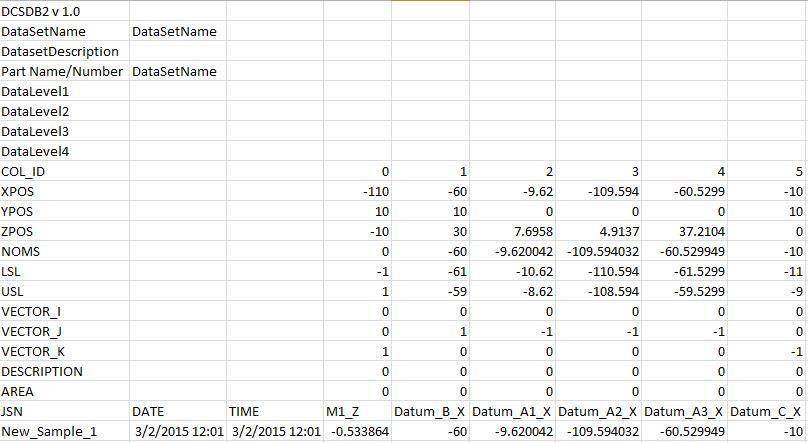

这是通过从3 dcs导出数据集 (DCSDB2文件)。DCSDB2文件用于导出模型中可用点来作为QDM中模型点或者测量点来使用。这个文件将会每一个点和一组样本数据。

1、打开File -> Export 然后选择DCSDB2 File…

2、在本例中,选择摇臂。选择保存文件的文件夹位置。


尺寸公差分析软件3DCS闭环质量控制方法的图4

3、接下来,在QDM中创建一个测试计划。

4、创建一个新的模板。

5、导入CAD数据,选择File -> Open :选择Rocker.hsf。

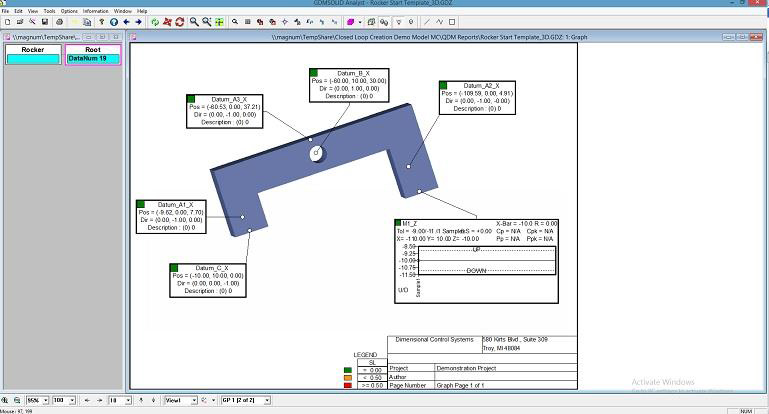

6、导入测量计划(DCSDB2),即原来从3 dcs导出的。

Go to File -> Import and select Data.

注意:确保导入数据时,指定为DCSDB2(. csv)

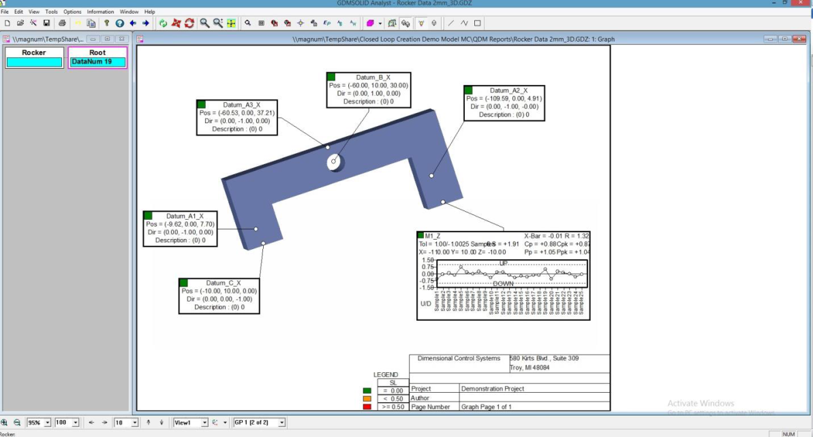

尺寸公差分析软件3DCS闭环质量控制方法的图5

技术流程:植入数据

测量计划应该用于在工厂中检查零件。一旦完成,就可以利用CMM或测量设备的输出文件。

现在植入数据是可用的,DLL从公差菜单中添加一个DLL。

1、通过点击添加图标加载DLL

2、选择Add DLL并选择dcu_cmmdev2.dll

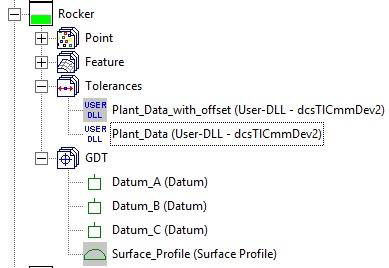

3、在摇臂上创建一个新的公差,并选择User-DLL作为类型

4、在新的公差下,选择dcsTICmmDev2

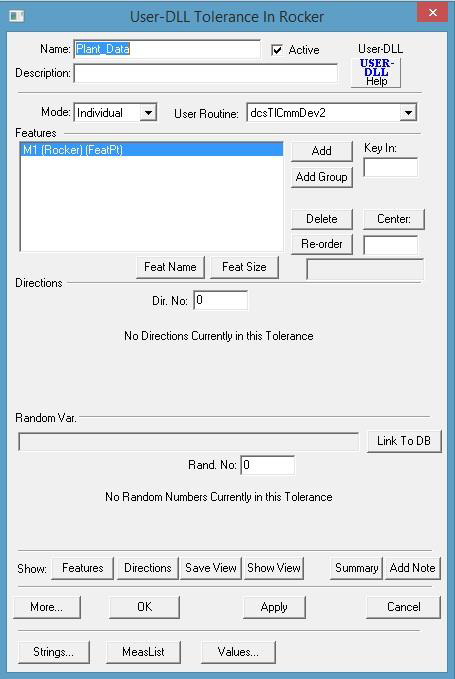

5、在公差中,添加建模点

6、选择more的…然后string按键…

7、添加植入数据(DCSDB2)

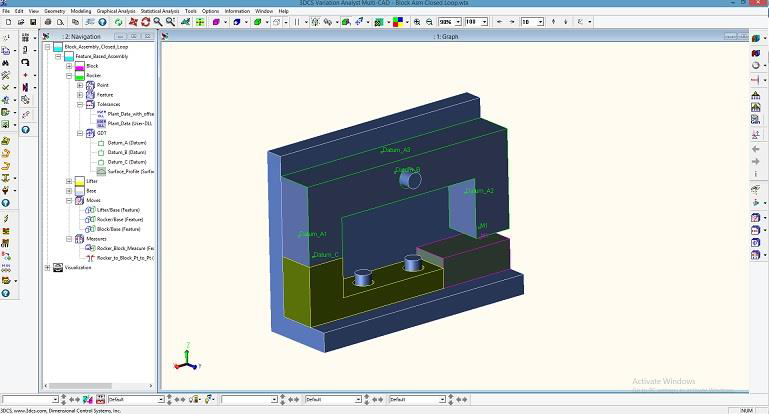

8、为了将植入数据导入3DCS有效，需要将其他的公差及GD&T信息都失效掉；

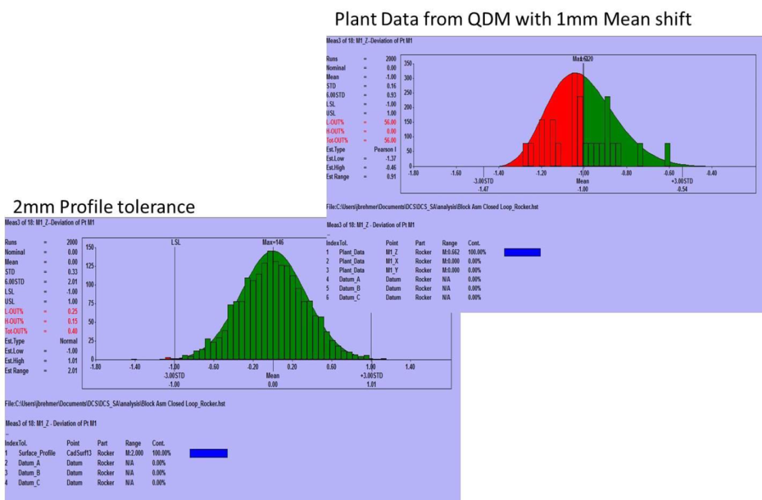

9、选择名义构建和运行一个模拟。右边的数据显示的High-Low-Mean分析的结果值,以及同仿真数据相比较的关键贡献因子的变化。
