尺寸公差分析软件3DCS工程应用指南

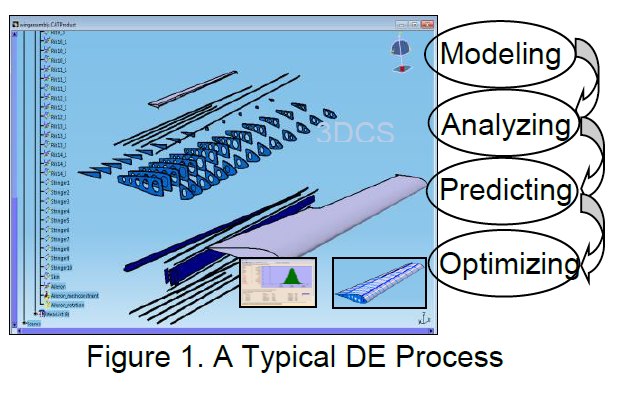

            尺寸工程（DE）又称尺寸管理，具体分为分析、预测、优化装配公差分析。图一展现了一个典型的3dcs在尺寸工程中的应用。

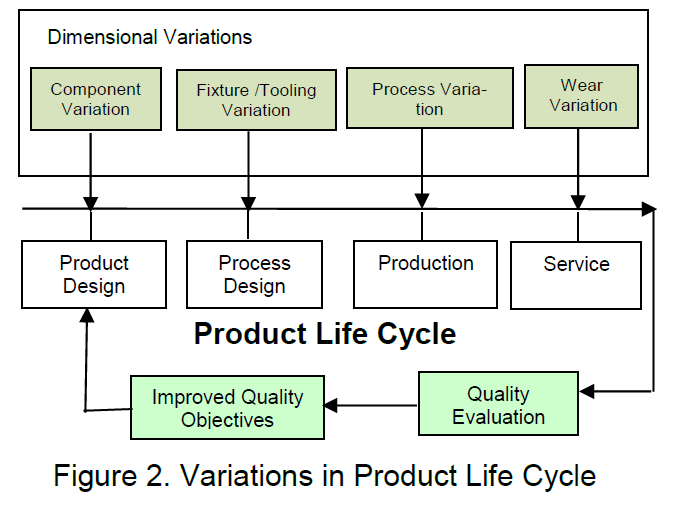

      尺寸公差在产品生命周期解决流程如图2所示

      尺寸的波动导致产品质量和产品各种问题，图三展示了3DCS在尺寸工程的使用情况

      一个优秀的尺寸工程必须满足以下四点：

          A1确保装配能力

              确保低废品率，避免装配带来的问题。

          A2确保产品功能

              确保在没有干涉的情况，没有异响；确保都是合理型的闭合/开启力；确保在关键位置处有密封圈。

          A3确保可靠性&外观

              确保稳固零件有处理磨损、应力、疲劳能力；确保关键位置零部件容易更换；提升外观件的感知质量。

          A4确保预算

              确保产品生产加工装配预算。

        尺寸公差包含了从产品的前期概念设计到后期的制造，这整个工程3DCS基本步骤，如图四所示

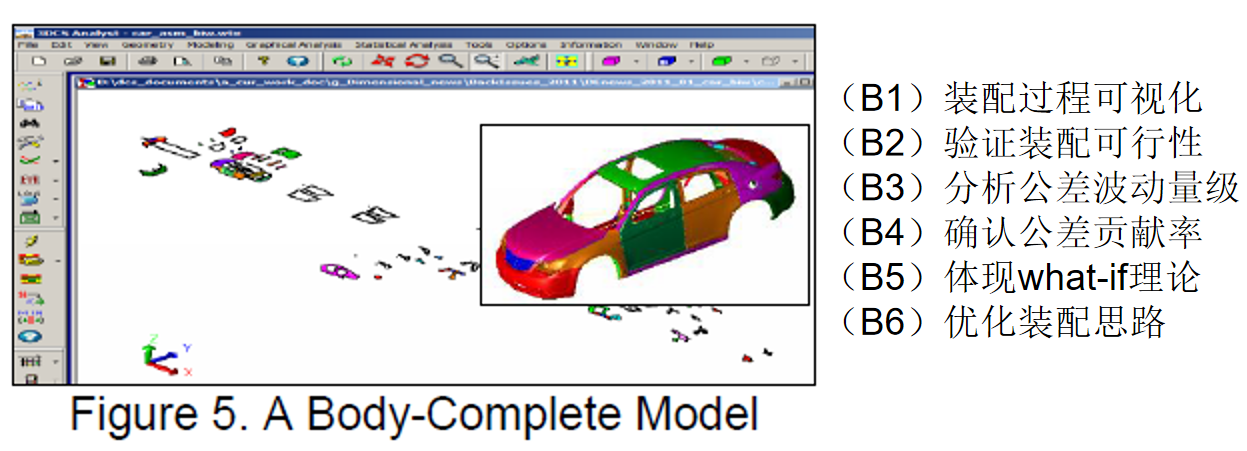

      DE是一个相对直观的分析工具，在整个尺寸工程建立中都是非常有效的工具，图5展现了分析一个完整的零件模型。

      3DCS支持整个庞大尺寸工程，具体功能如下：

      （C01）装配顺序可视化和优化

      （C02）公差波动装配可视化

      （C03）执行What-if分析

      （C04）模拟公差变化

      （C05）运行蒙特卡洛分析

      （C06）运行敏感度分析

      （C07）运行Geo-Factor分析

      （C08）柔性装配工具箱（分析过约束变形件）

      （C09）运动模块工具箱（分析运动件）

      （C10）质量感知（实时展现公差波动情况）（3DCS Spec Study）

      （C11）数据优化（AAO模块）
