cad二次开发秘籍：visualLisp实现多文件选择

VisualLisp是autoCAD提供的一种简单方便的二次开发语言。语言本身简单易学，功能却极其强大，几乎可以涉及到CAD操作的方方面面。autoCAD还贴心地为这种二次开发语言提供了开发和调试界面，用户只需要在命令行输入VLIDE命令即可打开Vlisp编程界面进行CAD二次开发。

除此之外，它最大的优点还在于其跨版本，跨系统能力超强。同样的Lisp代码，无需修改即可在十几个版本的CAD上流畅运行，这点甚至是强大的ObjectArx也无法比拟的，这也是vLisp成为广大工程师喜爱的CAD二次开发语言的重要原因。

vLisp具有方便地文件读写功能，但是要读写文件，必须要先选择文件，今天我们就来总结一下Vlisp文件选择的实现方法，附带笔者开发的一种多文件选择实现方案。

该函数使用说明如下：

(getfiled 对话框的标签 缺省文件名 缺省的文件扩展名 按位编码)

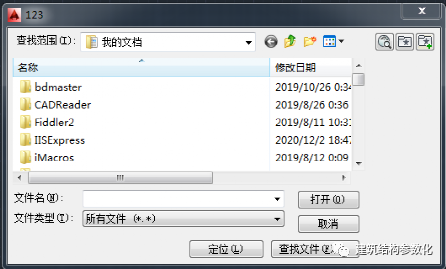

如：(getfiled "123" "" " 32)，触发的函数界面如下：

该方法为vLisp内置函数，好处是稳定，可选参数较多。缺点是只能一次选择一个文件，且无法选择文件夹。

该方法的关键代码有以下两句：

(setq winshell (vlax-create-object "Shell.Application"))

(setq shFolder (vlax-invoke-method WinShell 'BrowseForFolder 0 msg 1))

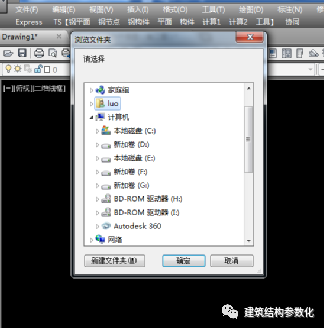

效果如下：

这种方法的优点在于可以选择文件夹，但是生成的窗口有可能会跑到CAD窗口背后去，造成不便。

这种方法灵活性比较高，但是需要开发者至少会一种别的语言。其原理为：

Lisp调用外部exe->>外部exe弹出文件选择对话框-->>Lisp获取外部exe的选择结果。

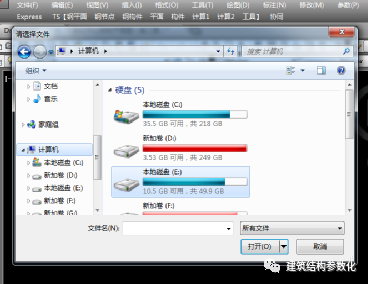

在这里，笔者利用国产编程语言aardio生成了一个多文件选择对话框的exe文件，在lisp中利用WScript.Shell获取exe运行的返回值。值得注意的是，这种Lisp与外部exe交换数据的方式目前笔者还没有在别的地方见到过，不知道可否算得上是独创。运行效果如下：

除了以上3种，当然还有别的方法可以实现vLisp中实现文件选择对话框，各位读者可以多多探索。

欲获取文章相关的所有源代码文件，请关注公众号并后台回复“选文件”。

如果觉得这篇文章帮到了您，请点“在看”。欢迎关注，分享，本公众号会持续分享建筑结构参数化的干货内容。
