基于C#的AutoCAD二次开发：获取用户输入信息、选择集、访问CAD内部命令

基于C#的AutoCAD二次开发之获取用户输入 信息 、选择集、访问CAD内部命令

   在 CAD 创建图形对象时，经常需要和用户进行交互，例如：直线创建时需要用户输入起点和终点（或长度）信息，复制对象时需要指定源对象等。

   我的开发环境为Visual Studio 2017 & AutoCAD 2014 & AutoCAD 2020。

1. 点拾取

• 实现方法

方式一

PromptPointResult retStPoint = ed.GetPoint(("请输入点"));

方式二

PromptPointOptions ppo = new PromptPointOptions("请输入点");
PromptPointResult retStPoint = ed.GetPoint(ppo);

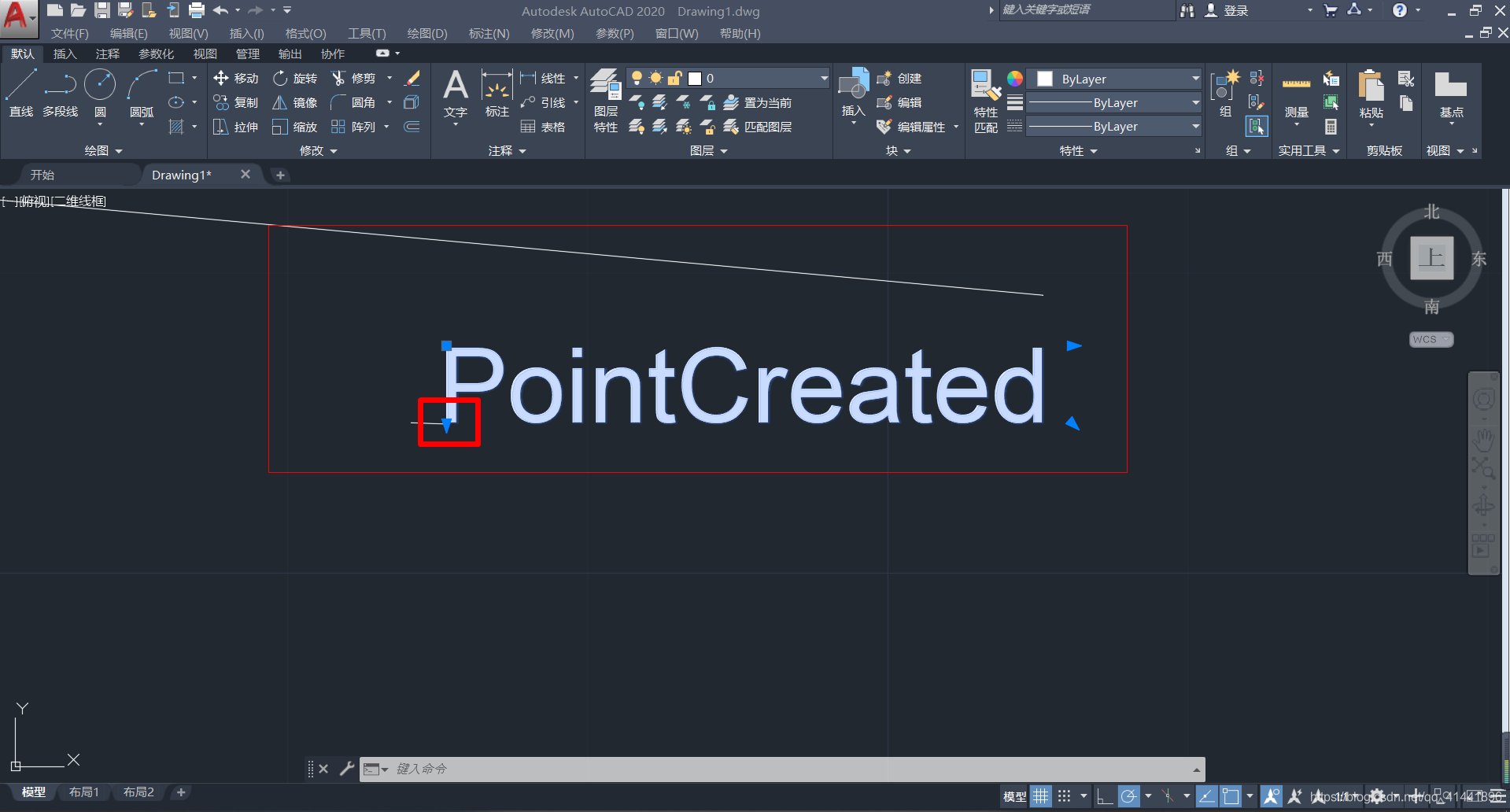

• 效果展示
•
• 实例代码（获取手动交互的某点坐标，并标注）

类  库

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.Geometry;
using Autodesk.AutoCAD.DatabaseServices;

代码

[CommandMethod("PointCreated")]
public void ComputePointCreate()
{


    Editor ed = Autodesk.AutoCAD.ApplicationServices.Application.
        DocumentManager.MdiActiveDocument.Editor;
    PromptPointResult retStPoint = ed.GetPoint(("获得起点坐标"));
    if (retStPoint.Status != PromptStatus.OK)
        return;
    DBPoint pt = new
