塑胶产品触摸屏结构设计

塑胶件结构设计之胶塞、镜片、触摸屏的设计注意事项：

    在我们使用的手机、平板电脑产品中，触摸屏、镜片、胶塞应用最为广泛。

1、胶塞的设计

1）TPU塞开塑胶模具；

2）胶塞需设计拆卸口(≥R0.5半圆形) ；

3）所有塞子（特别是IO塞）不能有0.4mm厚度的薄胶位，因插几次后易变形；

4）壳体耳机处开口大于耳机插座(PLUG)单边0.3mm；耳机塞外形与主机面壳配合单边间隙0.05mm；

5）耳机塞插入耳机座部分设计“十”筋形状，深度插入耳机座2.0mm，筋宽0.8mm，外轮廓与phonejack孔周圈单边过盈0.05mm。“十”筋顶面倒R0.3圆角，方便插入；

2、镜片的设计

2.1 镜片(LENS)的通用材料

1）PMMA：镜片(LENS)常用PMMA材料。

透光性好≥91%，表面硬度高，耐候性好，不易氧化、开裂。表面硬度未经过硬化也可以达到H以上，通过表面硬化处理（hard coating）后可达到3H以上。

2）PC：PC的透光率在88%以上，镜片韧性好，耐冲击。但其表面硬度低，注塑完后表面硬度一般为4B左右，经过硬化处理后，硬度也仅为HB左右。镜片在使用过程中易被划伤。

2.2 镜片(LENS)与面壳的设计间隙 UG下载

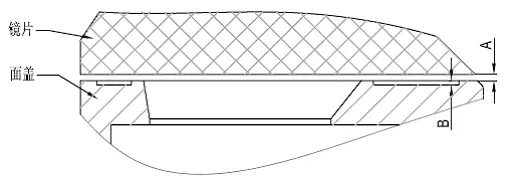

1）镜片与前壳配合间隙为A=0.10mm，如图1所示。

2）贴双面胶的区域需留间隙为B=0.10mm，如图1所示。

动图

图1

3 触摸屏与塑胶面壳配合位置的产品设计

动图

图2

动图

图3

3.1 触摸屏相对应位置塑胶面壳的设计注意事项

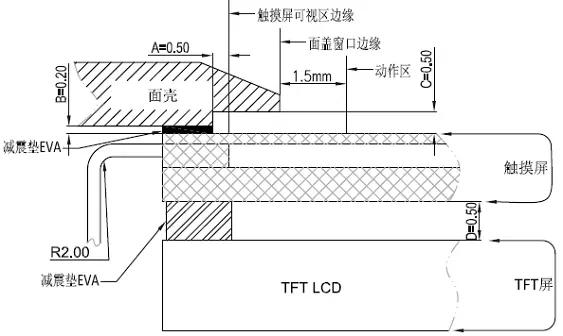

1）塑胶面盖窗口边缘和触摸屏动作区之间的距离(周边)以1.50-2.00mm为合适，通常取1.50mm。见图2、3所示；

2）3D建模时，触摸屏的外形尺寸按触摸屏图纸的最大公差尺寸确定，配合的塑胶定位尺寸只需在此最大外形尺寸上单边留0.15mm的间隙即可；

3）为预防止触摸屏因变形而被挤压扭曲，需要在触摸屏与塑胶面壳之间、触摸屏与TFT之间用具有适当弹性和强度的EVA来减震，压缩前EVA的厚度选用0.50-1.00mm，压缩后厚义保持在0.30-0.50mm即可。
